Замена платы кнопки питания Lenovo ThinkPad T470

Перед началом этого руководства убедитесь, что вы отключили внутренний аккумулятор, выключили устройство и отключили его от любых внешних источников питания.

Разместите ноутбук так, чтобы нижняя сторона была направлена вверх.

Сдвиньте защёлку на левой стороне аккумулятора влево до щелчка.

Сдвиньте защёлку на правой стороне аккумулятора вправо и удерживайте её большим пальцем.

Другой рукой сдвиньте аккумулятор к задней части ноутбука.

Поднимите аккумулятор вверх и отведите от ноутбука.

Используйте отвертку Phillips #1, чтобы ослабить шесть самозакручивающихся винтов на нижней крышке ноутбука.

Разместите ноутбук так, чтобы верхняя сторона была направлена вверх.

Откройте крышку ноутбука.

Разместите пальцы на нижнем крае клавиатуры.

Небольшим усилием сдвиньте клавиатуру в направлении экрана.

Схватите нижний край клавиатуры руками и переверните клавиатуру вверх дном, чтобы она легла на нижнюю часть ноутбука.

Возможность повреждения устройства: клавиатура всё ещё прикреплена к остальной части ноутбука, поэтому при переворачивании действуйте аккуратно.

Используйте плоский конец лопатки, чтобы отогнуть фиксирующие язычки, удерживающие оба ленточных кабеля.

Поднимите клавиатуру руками и отведите её от ноутбука.

Закройте крышку ноутбука и переверните его так, чтобы нижняя сторона была направлена вверх.

Возьмите нижнюю крышку руками и приподнимите, чтобы освободить пластиковые защёлки, начиная с нижней стороны отсека для аккумулятора.

Возможность повреждения устройства: сначала обязательно отсоедините пластиковые защёлки в этой области. Существует риск трещин на нижней крышке, если попытаться отогнуть её сначала по краям ноутбука.

Возьмите правую сторону нижней крышки руками и приподнимите, чтобы освободить пластиковые защёлки.

Возьмите левую сторону нижней крышки руками и приподнимите, чтобы освободить пластиковые защёлки.

Снимите нижнюю крышку с ноутбука.

Используйте отвертку Phillips #1, чтобы выкрутить два винта длиной 5 мм из внутреннего аккумулятора.

Поднимите аккумулятор руками и удалите его из ноутбука.

Подденьте чёрный язычок, закрывающий верхнюю планку оперативной памяти, и отведите его вниз.

Используйте большие пальцы, чтобы отжать металлические защёлки по обеим сторонам планки оперативной памяти наружу.

Планка оперативной памяти отойдёт вверх на пару миллиметров.

Поднимите планку оперативной памяти пальцами и извлеките её из гнезда.

Подденьте чёрный язычок, закрывающий нижнюю планку оперативной памяти, и отведите его вверх.

Используйте большие пальцы, чтобы отжать металлические защёлки по обеим сторонам планки оперативной памяти наружу.

Планка оперативной памяти отойдёт вверх на пару миллиметров.

Поднимите планку оперативной памяти пальцами и извлеките её из гнезда.

Используйте плоский конец лопатки, чтобы отогнуть металлическую защёлку, фиксирующую разъём SSD на материнской плате.

Используйте плоский конец лопатки, чтобы отсоединить разъём от его гнезда.

Возьмитесь за вкладку с левой стороны жёсткого диска и потяните вверх, чтобы извлечь его из ноутбука.

Нажмите пальцем на чёрную заслонку, закрывающую модуль Wi‑Fi, чтобы опустить её.

Используйте плоский конец лопатки, чтобы отключить два коаксиальных кабеля от модуля Wi‑Fi.

При сборке заново подсоедините серый кабель слева и чёрный кабель справа.

Используйте отвёртку Phillips #1, чтобы выкрутить один 4 мм винт, крепящий модуль Wi‑Fi.

Используйте пальцы, чтобы поднять модуль Wi‑Fi и извлечь его из разъёма.

В этом ноутбуке отсутствует WWAN‑модуль, но если в вашем есть, проделайте ту же процедуру, что и в Шагах 9–12, чтобы его удалить.

Используйте пинцет с притуплёнными концами, чтобы вытащить белый разъём из его гнезда.

Возьмите провод, подключённый к батарейке‑таблетке, и поднимите его вверх, чтобы извлечь из ноутбука.

Используйте пинцет с притуплёнными концами, чтобы вытащить белый разъём вентилятора из его гнезда на материнской плате.

Используйте отвёртку Phillips #1, чтобы ослабить первую пару удерживаемых винтов на узле вентилятора и радиатора по диагонали.

Используйте отвёртку Phillips #1, чтобы ослабить вторую пару удерживаемых винтов на узле вентилятора и радиатора по диагонали.

Аккуратно поднимите узел вентилятора и радиатора рукой и отведите его от ноутбука.

Очистите термопасту с радиатора и процессора и нанесите новую пасту перед сборкой.

Используйте плоский конец лопатки, чтобы отогнуть металлическую защёлку, фиксирующую кабель дисплея к материнской плате.

Используйте плоский конец лопатки, чтобы отсоединить кабель дисплея от его гнезда на материнской плате.

Используйте плоский конец лопатки, чтобы приподнять чёрную защёлку кабеля кнопки питания.

Используйте плоский конец лопатки, чтобы сдвинуть кабель кнопки питания из его разъёма на материнской плате.

Используйте пальцы, чтобы отсоединить красный и синий антенные кабели от их разъёмов.

Используйте отвёртку Phillips #1, чтобы выкрутить два 4 мм винта, крепящие USB‑кронштейн.

Используйте пальцы, чтобы поднять USB‑кронштейн и отвести его от ноутбука.

Используйте пинцет с притуплёнными концами, чтобы отсоединить кабель питания (DC‑in) от его гнезда на материнской плате.

Используйте плоский конец лопатки, чтобы отогнуть металлическую скобу, фиксирующую кабель камеры к материнской плате.

Используйте плоский конец лопатки, чтобы отсоединить кабель камеры от его гнезда на материнской плате.

Используйте пинцет с притуплёнными концами, чтобы отсоединить кабель динамика от его разъёма на плате.

Используйте плоскую часть лопатки, чтобы приподнять чёрные защёлки на кабелях трекпада и сканера отпечатка пальца.

Используйте пинцет с притуплёнными концами, чтобы вытащить кабели трекпада и сканера отпечатка пальца из их разъёмов на плате.

Используйте отвертку Phillips #1, чтобы выкрутить три винта 4 мм из крепления I/O.

Сдвиньте крепление I/O влево, держа его пальцами.

Поднимите крепление I/O вверх и уберите от ноутбука.

Используйте отвертку Phillips #1, чтобы выкрутить шесть винтов 4 мм с материнской платы.

В этом ноутбуке нет кабеля NFC, но если он есть у вас, используйте плоскую часть лопатки, чтобы приподнять защёлку и вытащить кабель из разъёма.

Используя обе руки, поднимите материнскую плату вверх и уберите её от ноутбука.

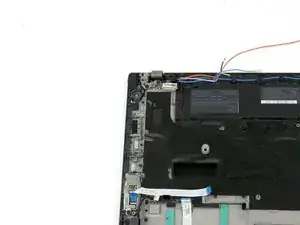

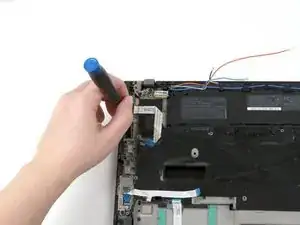

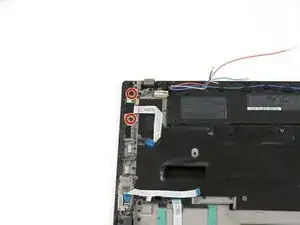

Используйте отвертку Phillips #1, чтобы выкрутить два винта 4 мм с платы кнопки питания.

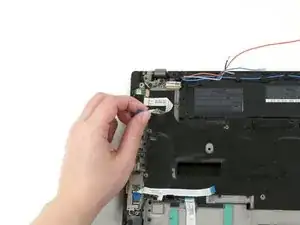

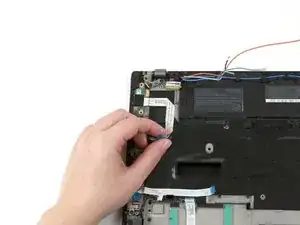

Отклейте белый плоский шлейф.

Возможный риск повреждения устройства: шлейф может быть приклеен к корпусу сильным клеем, будьте осторожны, чтобы не порвать его.

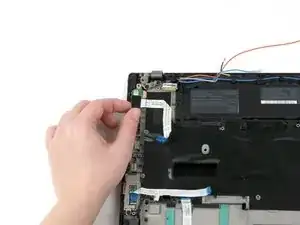

Используйте пальцы, чтобы поднять плату кнопки питания вверх и убрать её от ноутбука.
