Замена вентилятора и радиатора в Lenovo ThinkPad T470
Используйте это руководство, чтобы заменить вентилятор и радиатор в ноутбуке Lenovo ThinkPad T470.
Радиатор отводит тепло от процессора ноутбука к вентилятору, который перенаправляет тепло от внутренних компонентов. Вентилятор и радиатор совместно предотвращают перегрев ноутбука, который может повредить устройство.
Признаки неисправности вентилятора и радиатора могут включать слышимый гул, дребезжание или перегрев. Прежде чем пытаться заменить вентилятор и радиатор, попробуйте устранить возможные проблемы. Всегда очищайте термопасту при отделении радиатора от процессора и наносите новую пасту перед сборкой.
Перед началом работы отключите внутреннюю батарею, выключите устройство и отключите его от источников питания.
Шаг 1
Перед началом убедитесь, что внутренняя батарея отключена, устройство выключено и отсоединено от источников питания.
Разместите ноутбук дном вверх.
Сдвиньте защёлку на левой стороне батареи влево до щелчка.
Шаг 2
Сдвиньте защёлку на правой стороне батареи вправо и удерживайте её большим пальцем.
Другой рукой сдвиньте батарею к задней части ноутбука.
Поднимите батарею вверх и отведите её от ноутбука.
Шаг 3
Используйте отвертку Phillips #1, чтобы ослабить шесть закреплённых винтов на задней крышке ноутбука.
Шаг 4
Используйте руки, чтобы приподнять заднюю крышку и освободить пластиковые защёлки, начиная со стороны батарейного отсека.
Возможный риск повреждения устройства: сначала отсоединяйте пластиковые защёлки в этой области. Существует риск трещин на задней крышке, если пытаться отсоединить её, начиная с краёв ноутбука.
Используйте руки, чтобы приподнять правую сторону задней крышки и освободить пластиковые защёлки.
Используйте руки, чтобы приподнять левую сторону задней крышки и освободить пластиковые защёлки.
Шаг 5
Снимите заднюю крышку с ноутбука.
Перед продолжением отключите батарею от платы.
Шаг 6

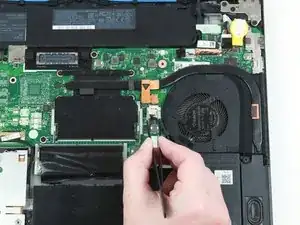

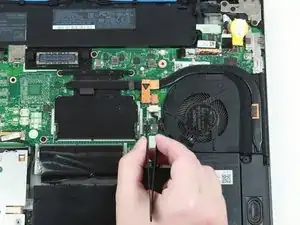

Используйте пинцет с притуплёнными концами, чтобы вытащить белый разъём вентилятора из гнезда на материнской плате.
Шаг 7

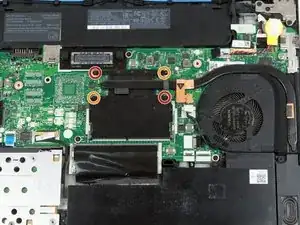

Используйте отвертку Phillips #1, чтобы ослабить первую пару закреплённых винтов на сборке вентилятора и радиатора крест-накрест.

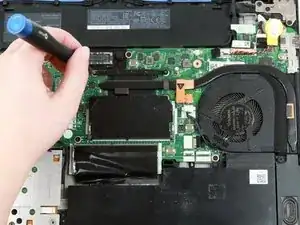

Используйте отвертку Phillips #1, чтобы ослабить вторую пару закреплённых винтов на сборке вентилятора и радиатора крест-накрест.
При сборке затягивайте винты тем же крест-образным узором.
Шаг 8

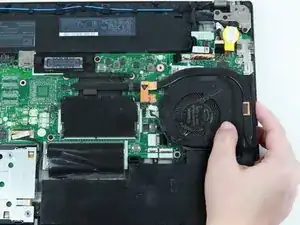

Поднимите сборку вентилятора и радиатора рукой и отведите её от ноутбука.
Очистите термопасту с радиатора и процессора и нанесите новую пасту перед сборкой.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
