Замена антенн WWAN на Lenovo ThinkPad T470

Перед тем как начать это руководство, убедитесь, что отключили внутреннюю батарею, выключили устройство и отключили его от любых внешних источников питания.

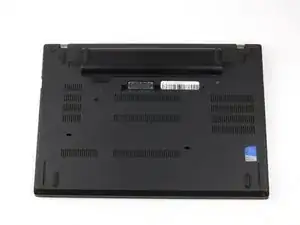

Разместите ноутбук так, чтобы его дно было направлено вверх.

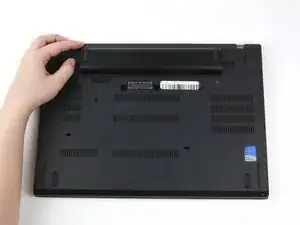

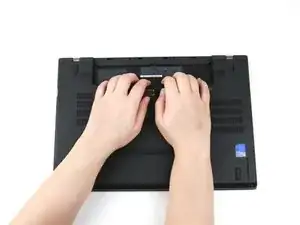

Сдвиньте защёлку с левой стороны батареи влево до щелчка.

Сдвиньте защёлку с правой стороны батареи вправо и удерживайте её на месте большим пальцем.

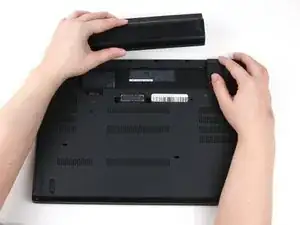

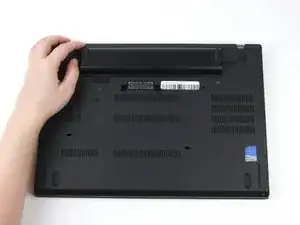

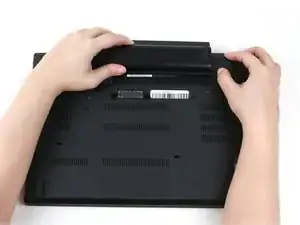

Используйте другую руку, чтобы сдвинуть батарею к задней части ноутбука.

Поднимите батарею вверх и удалите её от ноутбука.

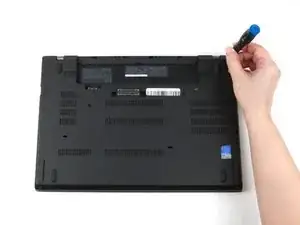

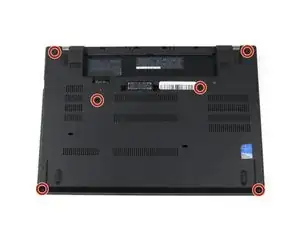

Используйте отвертку Phillips #1, чтобы ослабить шесть удерживающих винтов на крышке нижней части ноутбука.

Разместите ноутбук так, чтобы его верхняя часть была направлена вверх.

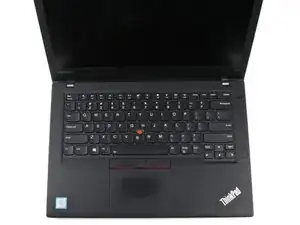

Откройте крышку ноутбука.

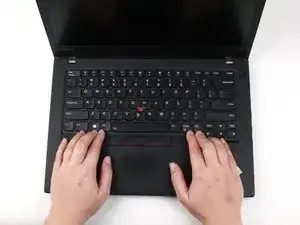

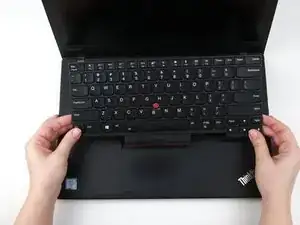

Положите пальцы на нижний край клавиатуры.

Примените небольшое давление, чтобы толкнуть клавиатуру к экрану.

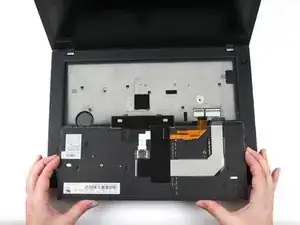

Ухватитесь за нижний край клавиатуры руками и переверните клавиатуру вверх дном, чтобы она лежала на дне ноутбука.

Риск повреждения устройства: клавиатура по-прежнему прикреплена к остальной части ноутбука, поэтому будьте аккуратны при её перевороте.

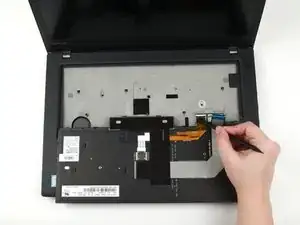

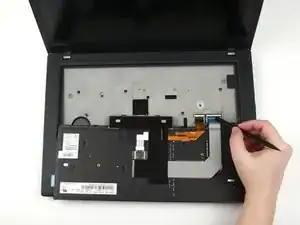

Используйте плоский конец лопатки, чтобы поднять замковые планки, закрепляющие каждый из двух шлейфов.

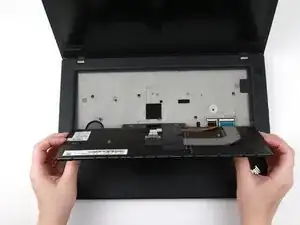

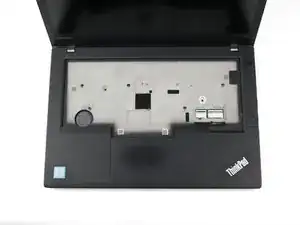

Поднимите клавиатуру руками и удалите её от ноутбука.

Закройте крышку ноутбука и переверните его так, чтобы дно было направлено вверх.

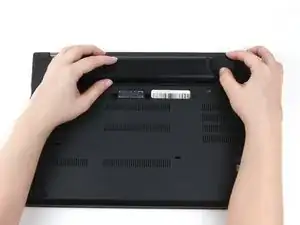

Используйте руки, чтобы приподнять заднюю крышку и освободить пластиковые зажимы, начиная с нижней стороны отсека для батареи.

Риск повреждения устройства: убедитесь, что сначала отсоединяете пластиковые зажимы в этой области. Вы рискуете сломать нижнюю крышку, если попытаетесь отсоединить её от краёв ноутбука в первую очередь.

Используйте руки, чтобы приподнять правую сторону нижней крышки и освободить пластиковые зажимы.

Используйте руки, чтобы приподнять левую сторону нижней крышки и освободить пластиковые зажимы.

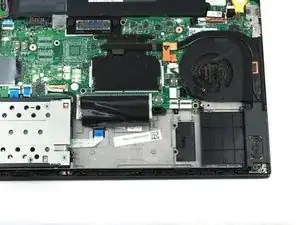

Снимите нижнюю крышку с ноутбука.

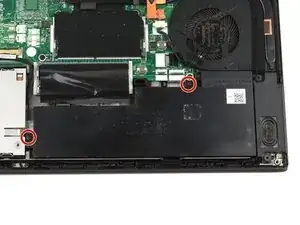

Используйте отвертку Phillips #1, чтобы удалить два винта по 5 мм из внутренней батареи.

Используйте руки, чтобы поднять батарею вверх и удалить её от ноутбука.

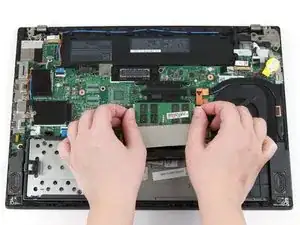

Используйте пальцы, чтобы поднять чёрную планку, закрывающую верхнюю планку оперативной памяти.

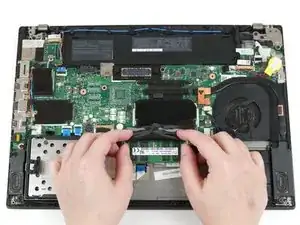

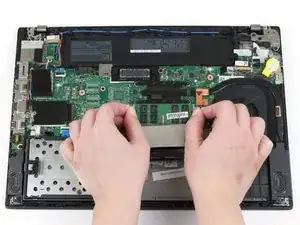

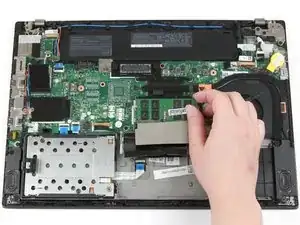

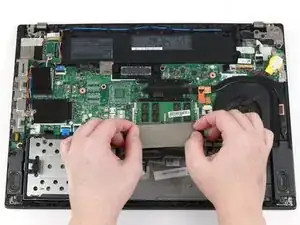

Используйте большие пальцы, чтобы отвести металлические зажимы на обоих концах оперативной памяти наружу.

Оперативная память немного приподнимется.

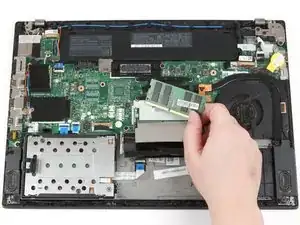

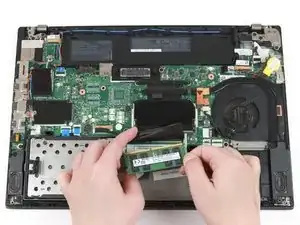

Используйте пальцы, чтобы удалить оперативную память из разъёма и удалить её от ноутбука.

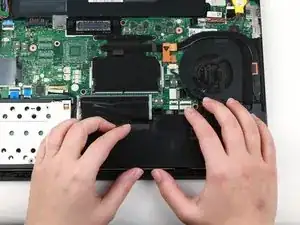

Используйте пальцы, чтобы поднять чёрную планку, закрывающую нижнюю планку оперативной памяти.

Используйте большие пальцы, чтобы отвести металлические зажимы на обоих концах оперативной памяти наружу.

Оперативная память немного приподнимется.

Используйте пальцы, чтобы поднять ОЗУ из гнезда и удалить её из ноутбука.

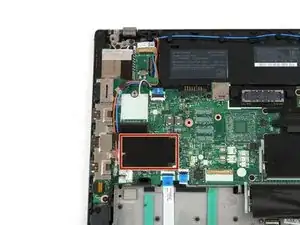

Используйте плоский конец лопатки, чтобы поднять металлическую защелку, фиксирующую разъем SSD на материнской плате.

Используйте плоский конец лопатки, чтобы отделить разъем от его гнезда.

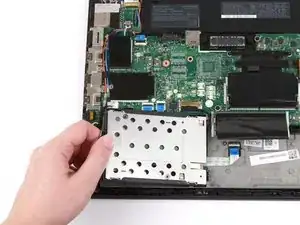

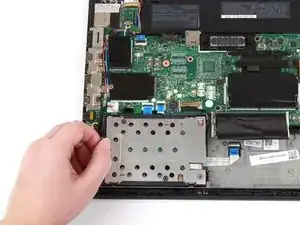

Возьмите за вкладку с левой стороны жесткого диска и потяните вверх, чтобы удалить его из ноутбука.

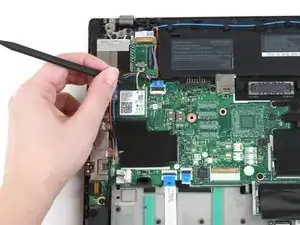

Используйте палец, чтобы прижать черный клапан, закрывающий карту Wi-Fi.

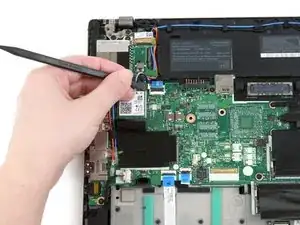

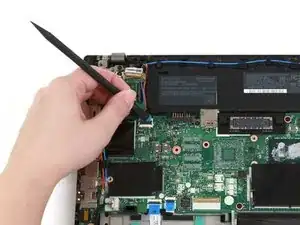

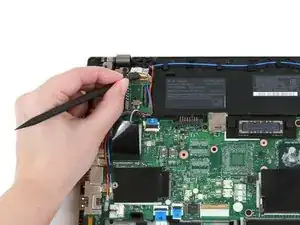

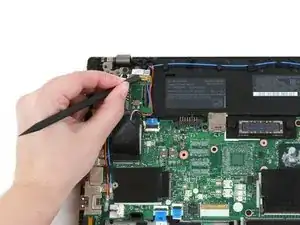

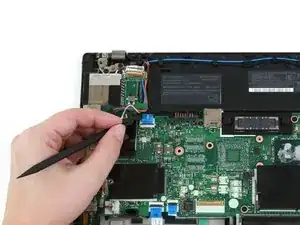

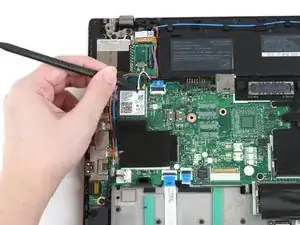

Используйте плоский конец лопатки для отключения двух коаксиальных проводов от карты Wi-Fi.

При повторной сборке подключите серый провод слева и черный провод справа.

Используйте отвертку Philips #1, чтобы удалить единственный винт диаметром 4 мм с карты Wi-Fi.

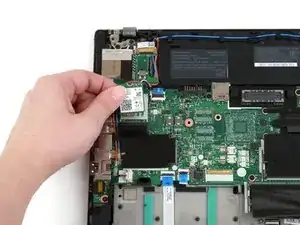

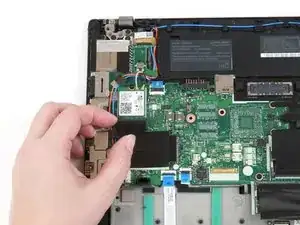

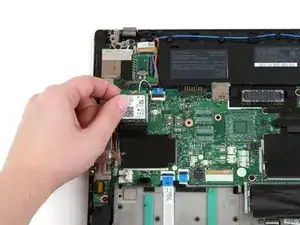

Используйте пальцы, чтобы поднять карту Wi-Fi и вытащить её из слота.

Этот ноутбук не включает карту WWAN, но если ваша модель её имеет, следуйте той же процедуре, что и в Шагах 9-12 для её удаления.

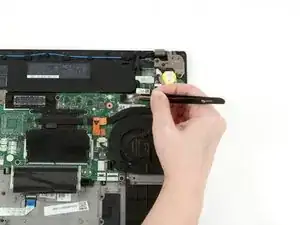

Используйте щипцы с тупыми концами, чтобы вытащить белый разъем из гнезда.

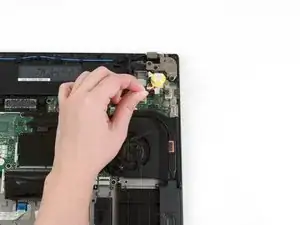

Возьмите провод, прикрепленный к батарее с монетами, и поднимите его вверх и из ноутбука.

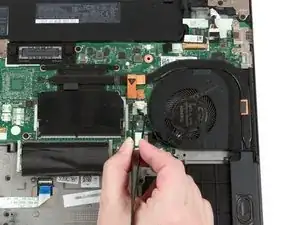

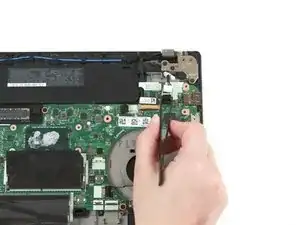

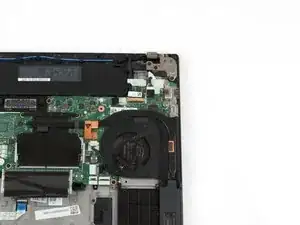

Используйте щипцы с тупыми концами, чтобы вытащить белый разъем вентилятора из его гнезда на материнской плате.

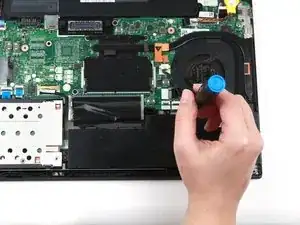

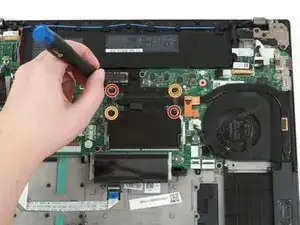

Используйте отвертку Philips #1, чтобы ослабить первую пару фиксированных винтов на сборке вентилятора и радиатора перекрестным образом.

Используйте отвертку Philips #1, чтобы ослабить вторую пару фиксированных винтов на сборке вентилятора и радиатора перекрестным образом.

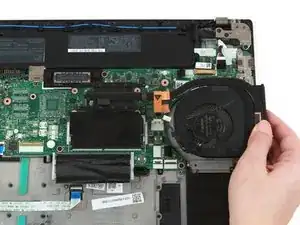

Используйте руку, чтобы поднять сборку вентилятора и радиатора вверх и вдали от ноутбука.

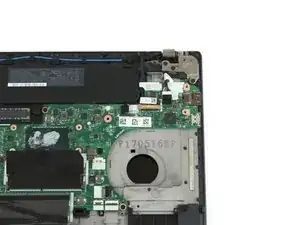

Очистите термопасту с радиатора и ЦП и нанесите свежую пасту перед сборкой.

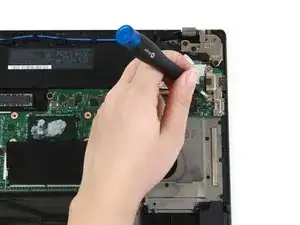

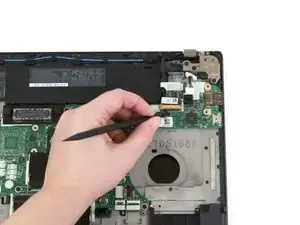

Используйте плоский конец лопатки, чтобы поднять металлическую защелку, фиксирующую кабель ЖК-дисплея на материнской плате.

Используйте плоский конец лопатки, чтобы отключить кабель ЖК-дисплея от его гнезда на материнской плате.

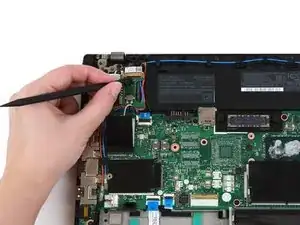

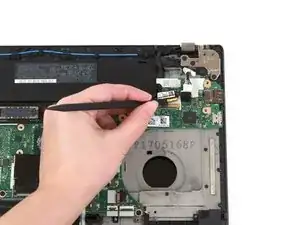

Используйте плоский конец лопатки, чтобы поднять черную вкладку кабеля кнопки питания.

Используйте плоский конец лопатки, чтобы выдвинуть кабель кнопки питания из разъема на материнской плате.

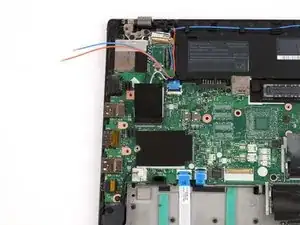

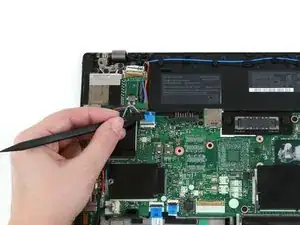

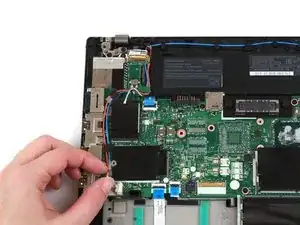

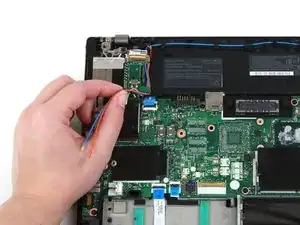

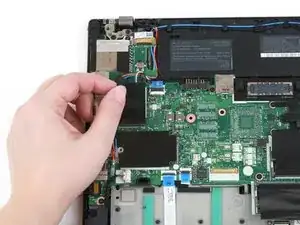

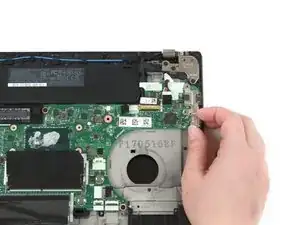

Используйте пальцы, чтобы отсоединить красные и синие антенны от их слотов.

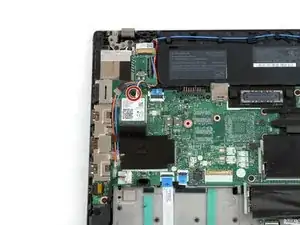

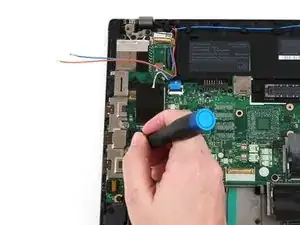

Используйте отвертку Philips #1, чтобы удалить два винта диаметром 4 мм из крепления USB.

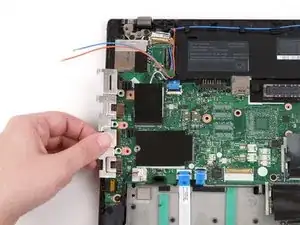

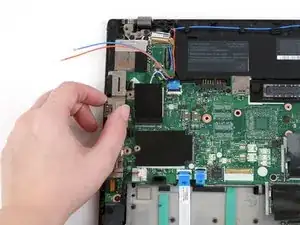

Используйте пальцы, чтобы поднять крепление USB вверх и вдали от ноутбука.

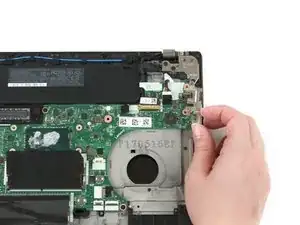

Используйте щипцы с тупыми концами, чтобы отключить кабель питания от его гнезда на материнской плате.

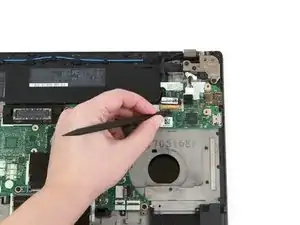

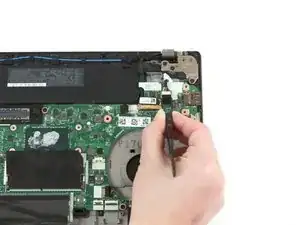

Используйте плоский конец лопатки, чтобы поднять металлическую скобу, фиксирующую кабель камеры на материнской плате.

Используйте плоский конец лопатки, чтобы отключить кабель камеры от его гнезда на материнской плате.

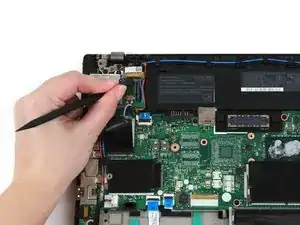

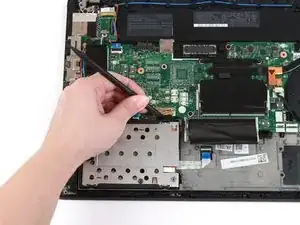

Используйте blunt-носовые пинцеты, чтобы отключить кабель динамика от его разъема на материнской плате.

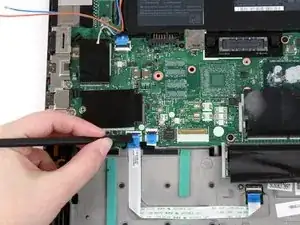

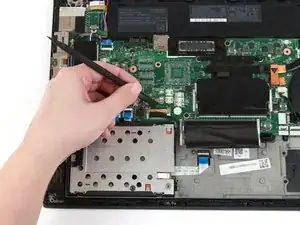

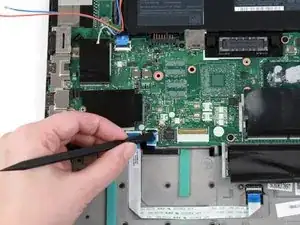

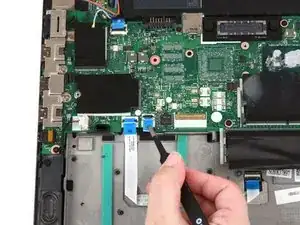

Используйте плоский конец лопатки, чтобы поднять черные вкладки на кабелях трекпада и считывателя отпечатков пальцев.

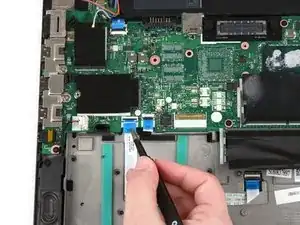

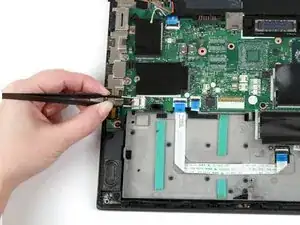

Используйте blunt-носовые пинцеты, чтобы извлечь кабели трекпада и считывателя отпечатков пальцев из их разъемов на материнской плате.

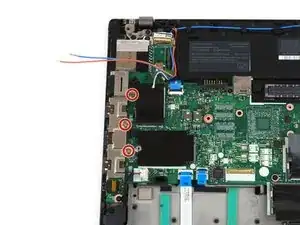

Используйте отвертку Phillips #1, чтобы удалить три винта по 4 мм из I/O кронштейна.

Используйте пальцы, чтобы сдвинуть I/O кронштейн влево.

Поднимите I/O кронштейн вверх и отдалите от ноутбука.

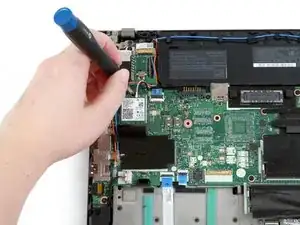

Используйте отвертку Phillips #1, чтобы удалить шесть винтов по 4 мм с материнской платы.

Этот ноутбук не имеет NFC кабеля, но если в вашем есть, используйте плоский конец лопатки, чтобы поднять вкладку и извлечь кабель из его разъема.

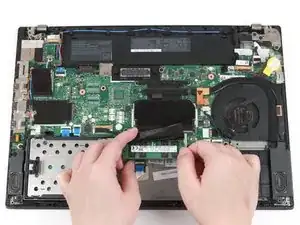

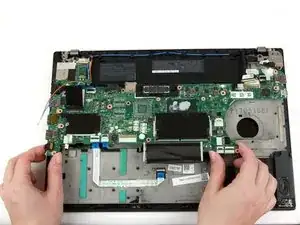

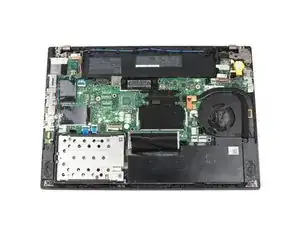

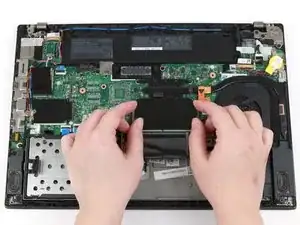

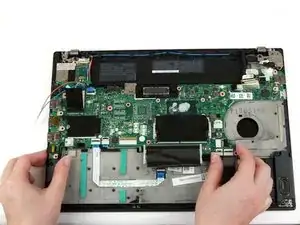

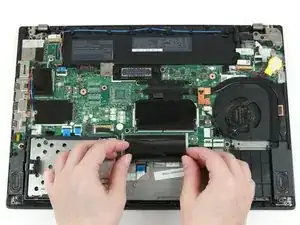

Используйте обе руки, чтобы поднять материнскую плату вверх и отдалить от ноутбука.

Используйте пальцы, чтобы извлечь кабель камеры из его слота.

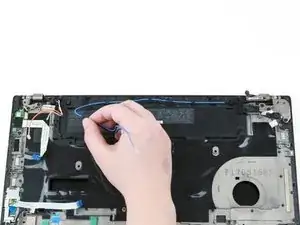

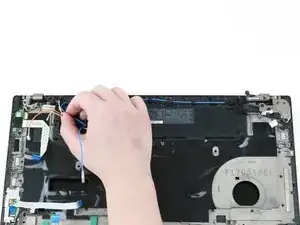

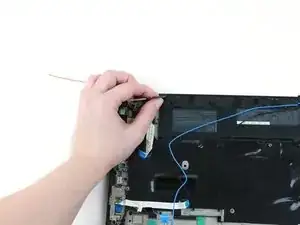

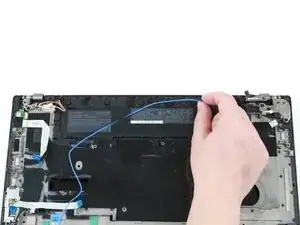

Используйте пальцы, чтобы поднять черные и синие провода из их слотов вдоль верхней части ноутбука.

Используйте пальцы, чтобы поднять красные и серые провода из их слотов.

Используйте пальцы, чтобы поднять кабель ЖК-дисплея из его слота.

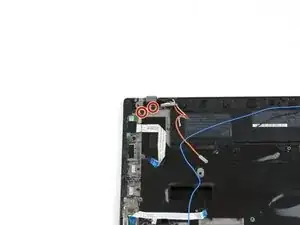

Используйте отвертку Phillips #1, чтобы удалить три винта по 4.5 мм из петли в верхнем правом углу.

Используйте отвертку Phillips #1, чтобы удалить два винта по 4.5 мм из петли в верхнем левом углу.

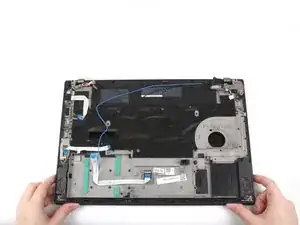

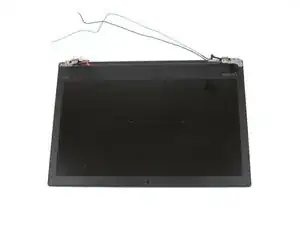

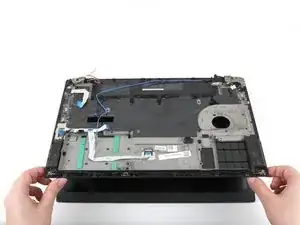

Используйте обе руки, чтобы поднять корпус ноутбука вверх и отдалить от сборки дисплея.

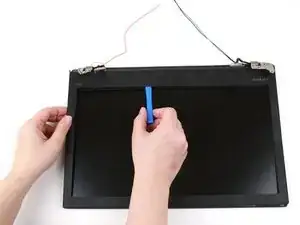

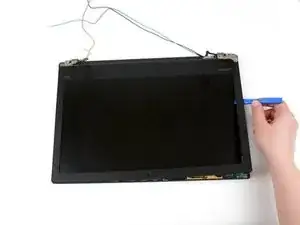

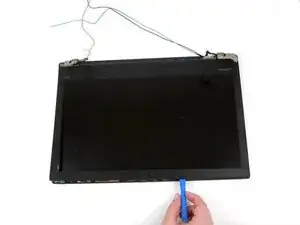

Используйте инструмент для открытия iFixit, чтобы создать зазор между рамкой и дисплеем, начиная с верхнего левого угла.

Продолжайте использовать инструмент для открытия iFixit вокруг левой стороны, внизу и правой стороны ноутбука, чтобы отсоединить зажимы, удерживающие рамку к дисплею.

Вы можете услышать громкие щелчки при отсоединении зажимов; это нормально.

Вставьте инструмент для открытия iFixit между рамкой и дисплеем с верхней стороны.

Эта часть рамки приклеена к дисплею, поэтому вам может понадобиться использовать руки, чтобы осторожно оторвать рамку.

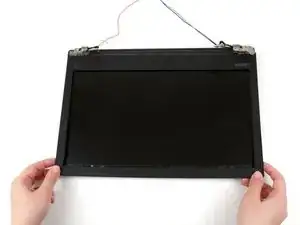

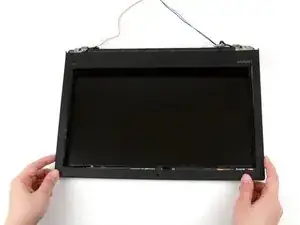

Используйте обе руки, чтобы поднять рамку вверх и отдалить от сборки дисплея.

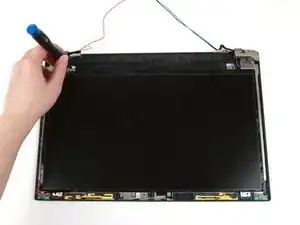

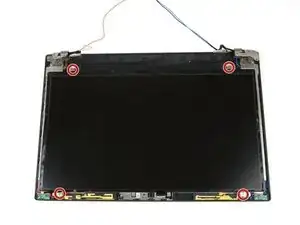

Используйте отвертку Phillips #1, чтобы удалить четыре винта по 3 мм из каждого угла экрана.

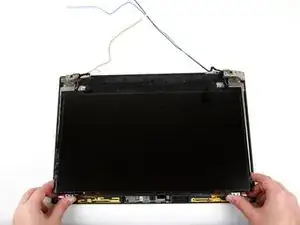

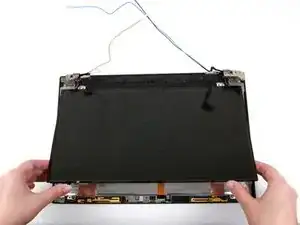

Используйте обе руки, чтобы поднять нижние углы панели дисплея

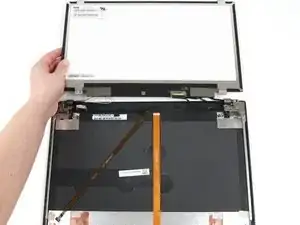

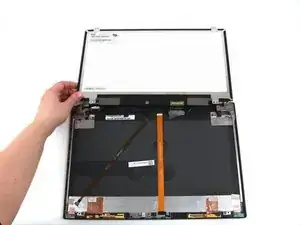

Осторожно переверните панель дисплея.

Потенциальная опасность повреждения устройства: Кабель дисплея все еще соединяет панель дисплея с остальной частью сборки дисплея, поэтому будьте осторожны при перевороте панели дисплея.

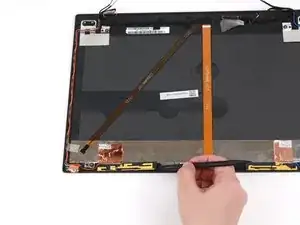

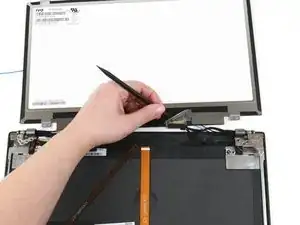

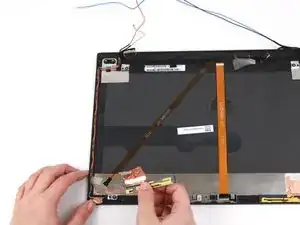

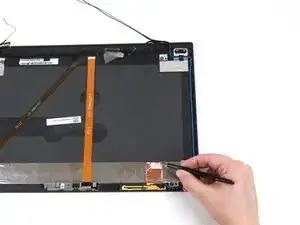

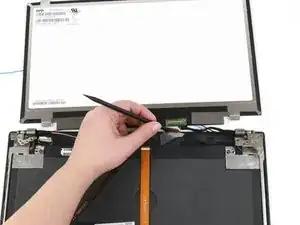

Используйте blunt-носовые пинцеты, чтобы удалить прозрачную ленту с кабеля дисплея.

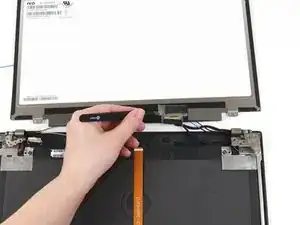

Используйте плоский конец лопатки, чтобы поднять металлическую планку, удерживающую разъем.

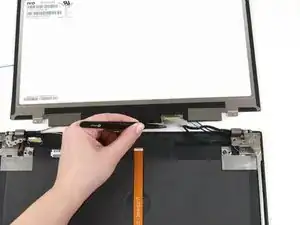

Используйте плоский конец лопатки, чтобы отключить кабель дисплея от его разъема.

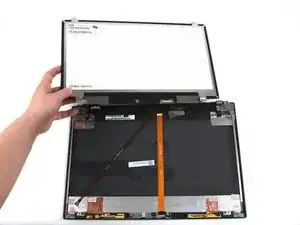

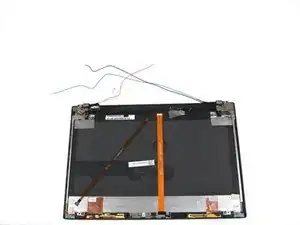

Используйте руки, чтобы снять панель дисплея с остальной сборки дисплея.

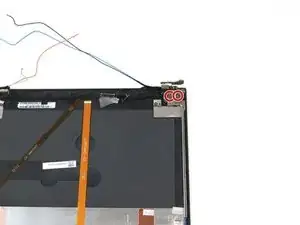

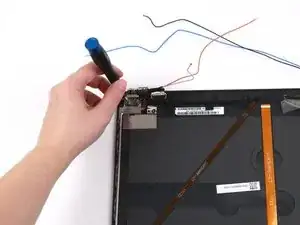

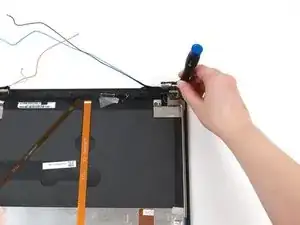

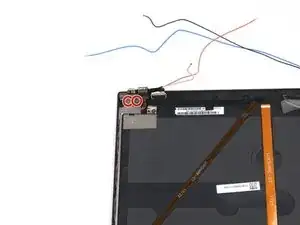

Используйте отвертку Phillips #1, чтобы удалить два винта длиной 3 мм из шарнира в верхнем левом углу.

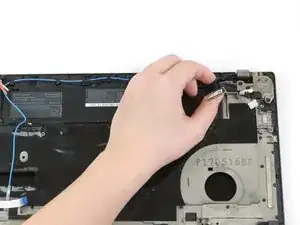

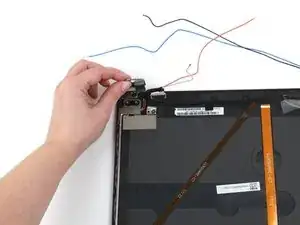

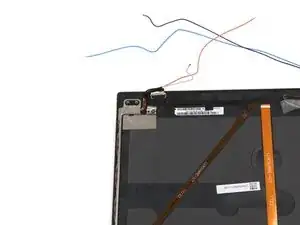

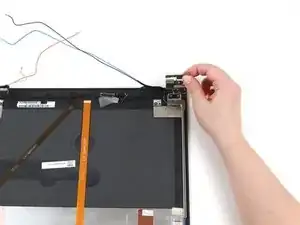

Используйте пальцы, чтобы поднять шарнир вверх и от ноутбука.

Используйте пары обрезных пинцетов, чтобы снять медленную ленту с рамы шарнира.

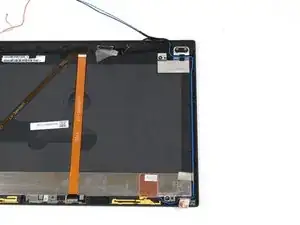

Используйте руку, чтобы поднять раму шарнира вверх и от ноутбука.

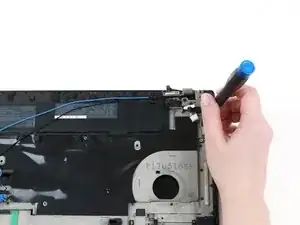

Используйте отвертку Phillips #1, чтобы удалить два винта длиной 3 мм из шарнира в верхнем правом углу.

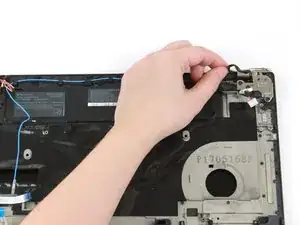

Используйте пальцы, чтобы поднять шарнир вверх и от ноутбука.

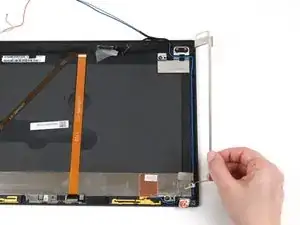

Используйте пары обрезных пинцетов, чтобы снять медленную ленту с рамы шарнира.

Используйте руку, чтобы поднять раму шарнира вверх и от ноутбука.

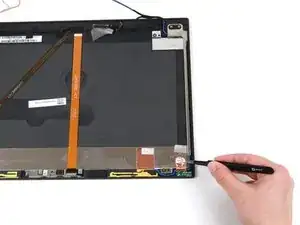

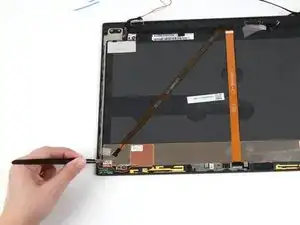

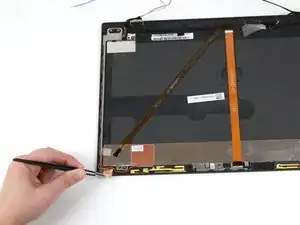

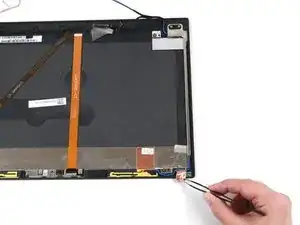

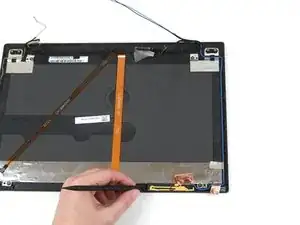

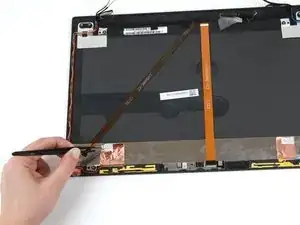

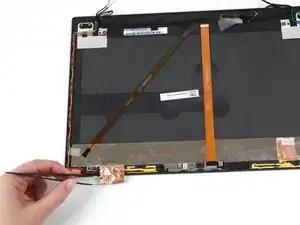

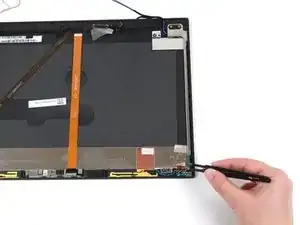

Используйте пары обрезных пинцетов, чтобы снять медленную ленту с сборки дисплея в нижнем левом角е.

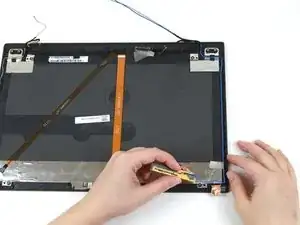

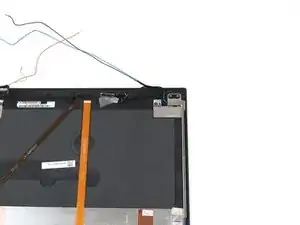

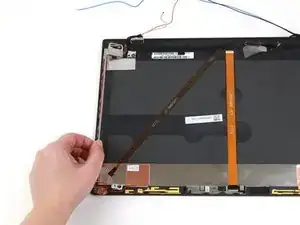

Используйте лопатку, чтобы поддеть антенну WWAN от остальной сборки дисплея.

Одна рука удерживает антенну WWAN.

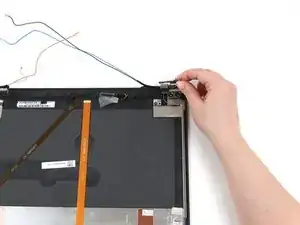

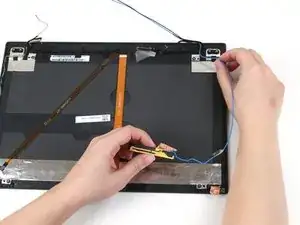

Другая рука снимает красный провод из его пазов вдоль левой стороны сборки дисплея.

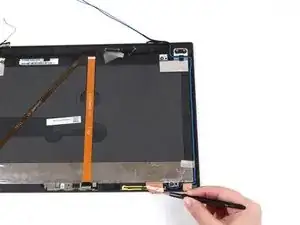

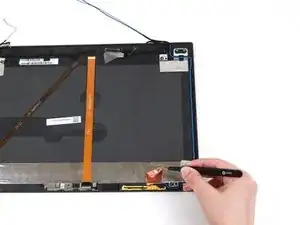

Используйте пары обрезных пинцетов, чтобы снять медленную ленту с сборки дисплея в нижнем правом углу.

Используйте лопатку, чтобы поддеть антенну WWAN от остальной сборки дисплея.

Одна рука удерживает антенну WWAN.

Другая рука снимает синий провод из его пазов вдоль правой стороны сборки дисплея.
