Замена антенн WLAN в Lenovo ThinkPad T470

Перед началом этого руководства убедитесь, что внутренний аккумулятор отключён, устройство выключено и отсоединено от всех внешних источников питания.

Разместите ноутбук так, чтобы его нижняя часть была обращена вверх.

Сдвиньте защёлку на левой стороне аккумулятора влево, пока она не зафиксируется щелчком.

Сдвиньте защёлку на правой стороне аккумулятора вправо и удерживайте её большим пальцем.

Другой рукой сдвиньте аккумулятор в сторону задней части ноутбука.

Поднимите аккумулятор вверх и оторвите от ноутбука.

Используйте крестовую отвёртку Phillips #1, чтобы ослабить шесть удерживаемых винтов на нижней крышке ноутбука.

Разместите ноутбук так, чтобы верхняя часть была обращена вверх.

Откройте крышку ноутбука.

Разместите пальцы на нижнем крае клавиатуры.

Немного нажмите, чтобы сдвинуть клавиатуру в сторону экрана.

Схватите нижний край клавиатуры руками и переверните клавиатуру так, чтобы она опёрлась о нижнюю часть ноутбука.

Возможность повреждения устройства: клавиатура всё ещё подключена к остальной части ноутбука, поэтому при её переворачивании будьте осторожны.

Используйте плоский конец лопатки, чтобы отогнуть запорные язычки, фиксирующие оба ленточных кабеля.

Используйте руки, чтобы поднять клавиатуру и отвести её от ноутбука.

Закройте крышку ноутбука и переверните его так, чтобы нижняя часть была обращена вверх.

Используйте руки, чтобы потянуть вверх заднюю часть крышки и освободить пластиковые защелки, начиная со стороны дна отсека аккумулятора.

Возможность повреждения устройства: сначала обязательно отсоединяйте пластиковые защелки в этой области. Вы рискуете треснуть нижнюю крышку, если попытаетесь отстегнуть её сначала по краям ноутбука.

Используйте руки, чтобы потянуть вверх правую сторону нижней крышки и освободить пластиковые защелки.

Используйте руки, чтобы потянуть вверх левую сторону нижней крышки и освободить пластиковые защелки.

Снимите нижнюю крышку с ноутбука.

Используйте крестовую отвёртку Phillips #1, чтобы удалить два винта 5 мм из внутреннего аккумулятора.

Используйте руки, чтобы поднять аккумулятор и отвести его от ноутбука.

С помощью пальцев переведите чёрный язычок, закрывающий верхний модуль оперативной памяти, вниз.

С помощью больших пальцев отведите металлические зажимы по обеим сторонам модуля оперативной памяти наружу.

Модуль оперативной памяти приподнимется на несколько миллиметров.

Используйте пальцы, чтобы вынуть модуль оперативной памяти из разъёма и отвести его от ноутбука.

Используйте пальцы, чтобы перевести чёрный язычок, закрывающий нижний модуль оперативной памяти, вверх.

С помощью больших пальцев отведите металлические зажимы по обеим сторонам модуля оперативной памяти наружу.

Модуль оперативной памяти приподнимется на несколько миллиметров.

Используйте пальцы, чтобы вынуть модуль оперативной памяти из разъёма и отвести его от ноутбука.

Используйте плоский конец лопатки, чтобы отогнуть металлическую защёлку, фиксирующую разъём SSD на материнской плате.

Используйте плоский конец лопатки, чтобы отсоединить разъём от его сокета.

Возьмитесь за язычок на левой стороне жёсткого диска и потяните вверх, чтобы извлечь его из ноутбука.

Нажмите пальцем на чёрную крышку, закрывающую карту Wi‑Fi, чтобы прижать её вниз.

Используйте плоский конец лопатки, чтобы отсоединить два коаксиальных кабеля от карты Wi‑Fi.

При сборке заново подключите серый кабель слева и чёрный кабель справа.

Используйте отвёртку Phillips #1, чтобы выкрутить единственный винт длиной 4 мм, крепящий карту Wi‑Fi.

Поднимите карту Wi‑Fi пальцами и извлеките её из разъёма.

В этом ноутбуке нет карты WWAN, но если в Вашем есть, используйте ту же процедуру, что в шагах 9–12, чтобы её удалить.

Используйте пинцет с притуплёнными концами, чтобы вытянуть белый разъём из его сокета.

Возьмите провод, подключённый к батарейке типа «таблетка», и поднимите его вверх, чтобы вынуть из ноутбука.

Используйте пинцет с притуплёнными концами, чтобы вытянуть белый разъём вентилятора из его сокета на материнской плате.

Используйте отвёртку Phillips #1, чтобы ослабить первую пару удерживающих винтов вентилятора и радиатора по диагонали.

Используйте отвёртку Phillips #1, чтобы ослабить вторую пару удерживающих винтов вентилятора и радиатора по диагонали.

Рукой поднимите узел вентилятора и радиатора и отведите его от ноутбука.

Очистите термопасту с радиатора и процессора и нанесите свежую пасту перед сборкой.

Используйте плоский конец лопатки, чтобы отогнуть металлическую защёлку, фиксирующую кабель ЖК‑экрана на материнской плате.

Используйте плоский конец лопатки, чтобы отсоединить кабель ЖК‑экрана от его сокета на материнской плате.

Используйте плоский конец лопатки, чтобы отогнуть чёрную защёлку кабеля кнопки питания вверх.

Используйте плоский конец лопатки, чтобы выдвинуть кабель кнопки питания из его разъёма на материнской плате.

Пальцами отсоедините красный и синий антенные кабели от их разъёмов.

Используйте отвёртку Phillips #1, чтобы выкрутить два винта длиной 4 мм, крепящие кронштейн USB.

Пальцами поднимите кронштейн USB и отведите его от ноутбука.

Используйте пинцет с притуплёнными концами, чтобы отсоединить кабель питания (DC‑in) от его сокета на материнской плате.

Используйте плоский конец лопатки, чтобы отогнуть металлическую скобу, фиксирующую кабель камеры к материнской плате.

Используйте плоский конец лопатки, чтобы отсоединить кабель камеры от его сокета на материнской плате.

Используйте пинцет с тупыми наконечниками, чтобы отсоединить кабель динамика от его разъёма на материнской плате.

Используйте плоский конец лопатки, чтобы приподнять чёрные защёлки на кабелях тачпада и дактилоскопического датчика.

Используйте пинцет с тупыми наконечниками, чтобы вытащить кабели тачпада и дактилоскопического датчика из их разъёмов на материнской плате.

Используйте крестовую отвертку PH#1, чтобы вывернуть три винта 4 мм с крепления ввода/вывода.

Сдвиньте крепление ввода/вывода влево, используя пальцы.

Поднимите крепление ввода/вывода вверх и от корпуса ноутбука.

Используйте крестовую отвертку PH#1, чтобы вывернуть шесть винтов 4 мм с материнской платы.

В этом ноутбуке нет кабеля NFC, но если у вашего есть, используйте плоский конец лопатки, чтобы приподнять защёлку и вынуть кабель из разъёма.

Используйте обе руки, чтобы поднять материнскую плату вверх и вынуть её из корпуса ноутбука.

Используйте пальцы, чтобы вынуть кабель камеры из его слота.

Используйте пальцы, чтобы поднять чёрный и синий провода из их посадочных мест вдоль верхней части ноутбука.

Используйте пальцы, чтобы вынуть красный и серый провода из их посадочных мест.

Используйте пальцы, чтобы вынуть кабель ЖК-экрана из его слота.

Используйте крестовую отвертку PH#1, чтобы вывернуть три винта 4.5 мм с петли в правом верхнем углу.

Используйте крестовую отвертку PH#1, чтобы вывернуть два винта 4.5 мм с петли в левом верхнем углу.

Используйте обе руки, чтобы поднять корпус ноутбука вверх и отвести его от сборки дисплея.

Используйте инструмент для открытия iFixit, чтобы создать зазор между рамкой и дисплеем, начиная с верхнего левого угла.

Продолжайте использовать инструмент для открытия iFixit по левой стороне, нижней и правой стороне ноутбука, чтобы отсоединить защёлки, фиксирующие рамку к дисплею.

При отсоединении защёлок могут раздаваться громкие щелчки; это нормально.

Вставьте инструмент для открытия iFixit между рамкой и дисплеем в верхней части.

Эта часть рамки приклеена к дисплею, поэтому может понадобиться аккуратно отодвинуть рамку руками.

Используйте обе руки, чтобы поднять рамку и отделить её от сборки дисплея.

Используйте крестовую отвертку PH#1, чтобы вывернуть по одному винту 3 мм в каждом углу экрана (всего четыре винта).

Используйте обе руки, чтобы приподнять нижние углы панели дисплея.

Осторожно переверните панель дисплея.

Возможный риск повреждения устройства: кабель дисплея всё ещё соединяет панель дисплея с остальной частью сборки, поэтому переворачивайте панель аккуратно.

Используйте пинцет с тупыми наконечниками, чтобы снять прозрачную ленту с кабеля дисплея.

Используйте плоский конец лопатки, чтобы приподнять металлическую планку, фиксирующую разъём.

Используйте плоский конец лопатки, чтобы отсоединить кабель дисплея от его гнезда.

Используйте руки, чтобы отделить панель дисплея от остальной сборки дисплея.

Отверткой Phillips №1 отверните два винта 3 мм в петле в верхнем левом углу.

Поднимите петлю пальцами и отведите её от ноутбука.

Пинцетом с притуплёнными концами оторвите медную ленту от рамки петли.

Поднимите рамку петли рукой и отведите её от ноутбука.

Отверткой Phillips №1 отверните два винта 3 мм в петле в верхнем правом углу.

Поднимите петлю пальцами и отведите её от ноутбука.

Пинцетом с притуплёнными концами оторвите медную ленту от рамки петли.

Поднимите рамку петли рукой и отведите её от ноутбука.

Пинцетом с притуплёнными концами оторвите медную ленту от сборки дисплея в нижнем левом углу.

Используйте лопатку, чтобы отжать WWAN-антенну от остальной сборки дисплея.

Одной рукой удерживайте WWAN-антенну.

Другой рукой выньте красный провод из пазов вдоль левой стороны сборки дисплея.

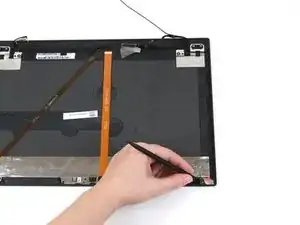

Пинцетом с притуплёнными концами оторвите медную ленту от сборки дисплея в нижнем правом углу.

Используйте лопатку, чтобы отжать WWAN-антенну от остальной сборки дисплея.

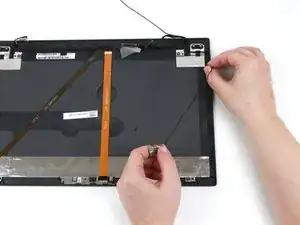

Одной рукой удерживайте WWAN-антенну.

Другой рукой выньте синий провод из пазов вдоль правой стороны сборки дисплея.

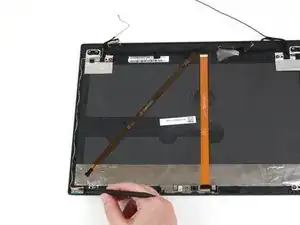

Используйте лопатку, чтобы отжать WLAN-антенну от сборки дисплея в нижнем левом углу.

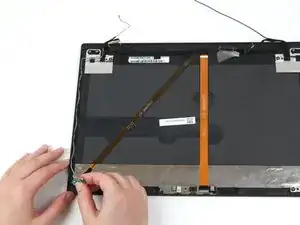

Одной рукой удерживайте плату WLAN-антенны.

Другой рукой выньте серый провод из пазов вдоль левой стороны ноутбука.

Используйте лопатку, чтобы отжать WLAN-антенну от сборки дисплея в нижнем правом углу.

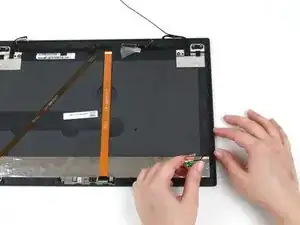

Одной рукой удерживайте плату WLAN-антенны.

Другой рукой выньте чёрный провод из пазов вдоль правой стороны ноутбука.
