Замена веб-камеры Lenovo ThinkPad T470

Перед началом этого руководства убедитесь, что вы отключили внутреннюю батарею, выключили устройство и отключили все внешние источники питания.

Разместите ноутбук так, чтобы нижняя часть была обращена вверх.

Сдвиньте защёлку на левой стороне батареи влево до щелчка.

Сдвиньте защёлку на правой стороне батареи вправо и удерживайте её большим пальцем.

Другой рукой сдвиньте батарею в направлении задней части ноутбука.

Поднимите батарею вверх и выньте её из ноутбука.

Отверткой Phillips №1 ослабьте шесть удерживаемых винтов на нижней крышке ноутбука.

Разместите ноутбук так, чтобы верхняя часть была обращена вверх.

Откройте крышку ноутбука.

Разместите пальцы на нижнем крае клавиатуры.

Небольшим усилием сдвиньте клавиатуру в сторону экрана.

Схватите нижний край клавиатуры руками и переверните клавиатуру так, чтобы она лежала на нижней части ноутбука.

Возможен риск повреждения устройства: клавиатура всё ещё прикреплена к остальной части ноутбука, поэтому будьте аккуратны при её переворачивании.

Используйте плоский конец лопатки, чтобы поднять фиксирующие защёлки, удерживающие каждый из двух ленточных кабелей.

Поднимите клавиатуру руками и отведите её от ноутбука.

Закройте крышку ноутбука и переверните устройство так, чтобы низ был обращён вверх.

Поднимите заднюю часть нижней крышки руками и освободите пластиковые защёлки, начиная с нижней стороны отсека для батареи.

Возможен риск повреждения устройства: обязательно снимайте пластиковые защёлки в этой области в первую очередь. Вы рискуете треснуть нижнюю крышку, если попытаетесь отсоединить её сначала по краям ноутбука.

Поднимите правую сторону нижней крышки руками, чтобы освободить пластиковые защёлки.

Поднимите левую сторону нижней крышки руками, чтобы освободить пластиковые защёлки.

Снимите нижнюю крышку с ноутбука.

Отверткой Phillips №1 удалите два винта 5 мм, крепящие внутреннюю батарею.

Поднимите внутреннюю батарею руками и выньте её из ноутбука.

Отогните чёрную защёлку пальцами, закрывающую верхний модуль оперативной памяти.

Используйте большие пальцы, чтобы раздвинуть металлические зажимы по обеим сторонам модуля оперативной памяти наружу.

Модуль оперативной памяти приподнимется на несколько миллиметров.

Поднимите модуль оперативной памяти пальцами из разъёма и удалите его из ноутбука.

Отогните чёрную защёлку пальцами, закрывающую нижний модуль оперативной памяти.

Используйте большие пальцы, чтобы раздвинуть металлические зажимы по обеим сторонам модуля оперативной памяти наружу.

Модуль оперативной памяти приподнимется на несколько миллиметров.

Поднимите модуль оперативной памяти пальцами из разъёма и удалите его из ноутбука.

Используйте плоский конец лопатки, чтобы откинуть металлическую защёлку, фиксирующую разъём SSD на материнской плате.

Используйте плоский конец лопатки, чтобы отсоединить разъём от его гнезда.

Возьмитесь за язычок с левой стороны жёсткого диска и потяните вверх, чтобы вынуть его из ноутбука.

Нажмите пальцем на чёрную заслонку, закрывающую карту Wi‑Fi, чтобы опустить её.

Используйте плоский конец лопатки, чтобы отключить два коаксиальных провода от карты Wi‑Fi.

При сборке заново подсоедините серый провод слева и чёрный провод справа.

Используйте отвёртку Phillips #1, чтобы выкрутить единственный винт 4 мм, удерживающий карту Wi‑Fi.

Поднимите карту Wi‑Fi пальцами и выньте её из слота.

В этом ноутбуке отсутствует WWAN‑карта, но если в вашем есть — удалите её так же, как в Шагах 9–12.

Используйте пинцет с затуплённым наконечником, чтобы вытащить белый разъём из его гнезда.

Возьмите провод, подключённый к батарейке типа «таблетка», и поднимите его вверх, вынимая из ноутбука.

Используйте пинцет с затуплённым наконечником, чтобы вытащить белый разъём вентилятора из его гнезда на материнской плате.

Используйте отвёртку Phillips #1, чтобы ослабить первую пару удерживаемых винтов на сборке вентилятора и радиатора крест-накрест.

Используйте отвёртку Phillips #1, чтобы ослабить вторую пару удерживаемых винтов на сборке вентилятора и радиатора крест-накрест.

Пальцами потяните сборку вентилятора и радиатора вверх и от ноутбука.

Очистите термопасту с радиатора и процессора и нанесите свежую пасту перед сборкой.

Используйте плоский конец лопатки, чтобы откинуть металлическую защёлку, фиксирующую кабель ЖК‑экрана на материнской плате.

Используйте плоский конец лопатки, чтобы отсоединить кабель ЖК‑экрана от его гнезда на материнской плате.

Используйте плоский конец лопатки, чтобы откинуть чёрную защёлку кабеля кнопки питания вверх.

Используйте плоский конец лопатки, чтобы вытащить кабель кнопки питания из его разъёма на материнской плате.

Отсоедините красный и синий антенные кабели, вытащив их из гнёзд пальцами.

Используйте отвёртку Phillips #1, чтобы выкрутить два винта 4 мм, удерживающие кронштейн USB.

Поднимите кронштейн USB пальцами и отойдите от ноутбука.

Используйте пинцет с затуплённым наконечником, чтобы отсоединить кабель питания постоянного тока от его гнезда на материнской плате.

Используйте плоский конец лопатки, чтобы откинуть металлическую планку, фиксирующую кабель камеры на материнской плате.

Используйте плоский конец лопатки, чтобы отсоединить кабель камеры от его гнезда на материнской плате.

Используйте пинцет с притуплёнными концами, чтобы отсоединить кабель динамика от разъёма на материнской плате.

Используйте плоский конец лопатки, чтобы приподнять чёрные защёлки на кабелях трекпада и считывателя отпечатков пальцев.

Используйте пинцет с притуплёнными концами, чтобы вытащить кабели трекпада и считывателя отпечатков пальцев из их разъёмов на материнской плате.

Используйте отвертку Phillips #1, чтобы выкрутить три винта 4 мм с монтажной планки I/O.

Сдвиньте монтажную планку I/O влево, используя пальцы.

Поднимите монтажную планку I/O вверх и оторвите от ноутбука.

Используйте отвертку Phillips #1, чтобы выкрутить шесть винтов 4 мм с материнской платы.

В этом ноутбуке нет кабеля NFC, но если у вашего есть, используйте плоский конец лопатки, чтобы приподнять защёлку и вытащить кабель из разъёма.

Используйте обе руки, чтобы поднять материнскую плату вверх и отвести её от ноутбука.

Используйте пальцы, чтобы вынуть кабель камеры из его разъёма.

Используйте пальцы, чтобы поднять чёрный и синий провода из их пазов вдоль верхней части ноутбука.

Используйте пальцы, чтобы поднять красный и серый провода из их пазов.

Используйте пальцы, чтобы вынуть кабель ЖК-экрана из его пазa.

Используйте отвертку Phillips #1, чтобы выкрутить три винта 4,5 мм с петли в правом верхнем углу.

Используйте отвертку Phillips #1, чтобы выкрутить два винта 4,5 мм с петли в левом верхнем углу.

Используйте обе руки, чтобы поднять корпус ноутбука вверх и отвести его от узла дисплея.

Используйте инструмент для вскрытия iFixit, чтобы создать зазор между рамкой и дисплеем, начиная с левого верхнего угла.

Продолжайте использовать инструмент для вскрытия iFixit вдоль левой стороны, низа и правой стороны ноутбука, чтобы отщёлкнуть защёлки, фиксирующие рамку к дисплею.

При отсоединении защёлок могут слышаться громкие щелчки; это нормально.

Вставьте инструмент для вскрытия iFixit между рамкой и дисплеем на верхней стороне.

Эта часть рамки приклеена к дисплею, поэтому может потребоваться аккуратно оторвать рамку руками.

Используйте обе руки, чтобы поднять рамку вверх и отвести её от узла дисплея.

Используйте отвертку Phillips #1, чтобы выкрутить по четыре винта 3 мм в каждом углу экрана.

Используйте обе руки, чтобы приподнять нижние углы панели дисплея.

Осторожно переверните панель дисплея.

Возможен риск повреждения устройства: кабель дисплея всё ещё соединяет панель дисплея с остальной частью узла дисплея, поэтому переворачивайте панель аккуратно.

Используйте пинцет с притуплёнными концами, чтобы удалить прозрачную ленту с кабеля дисплея.

Используйте плоский конец лопатки, чтобы приподнять металлическую планку, фиксирующую разъём.

Используйте плоский конец лопатки, чтобы отсоединить кабель дисплея от его гнезда.

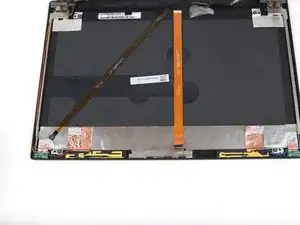

Используйте руки, чтобы отделить панель дисплея от остальной сборки дисплея.

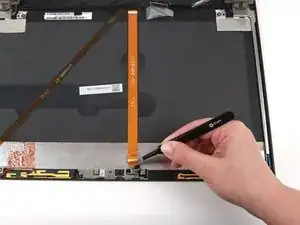

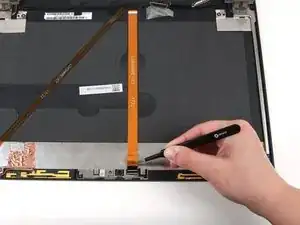

С помощью плоского конца лопатки поднимите чёрную фиксирующую защёлку, удерживающую ленточный кабель.

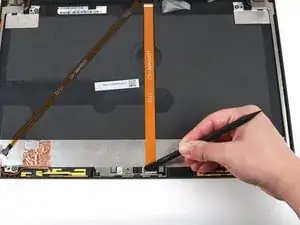

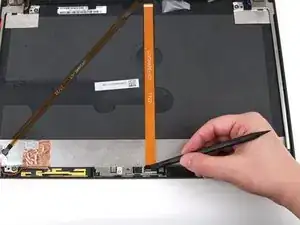

Используйте пинцет с притуплёнными концами, чтобы извлечь ленточный кабель из его разъёма.

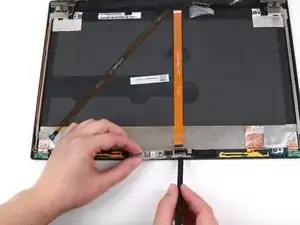

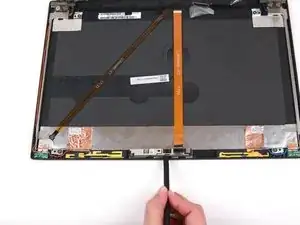

С помощью лопатки подденьте веб-камеру и отведите её от сборки дисплея.

Поднимите веб-камеру вручную и отведите её в сторону от ноутбука.
