Замена трекпада Lenovo ThinkPad T470

Перед началом этого руководства убедитесь, что внутренняя батарея отключена, устройство выключено, и все внешние источники питания отсоединены.

Разместите ноутбук нижней стороной вверх.

Сдвиньте защёлку слева от батареи влево, пока она не щёлкнет.

Сдвиньте защёлку справа от батареи вправо и удерживайте её пальцем.

Другой рукой сдвиньте батарею к задней части ноутбука.

Поднимите батарею вверх и отведите её от ноутбука.

Отверткой Phillips #1 ослабьте шесть удерживаемых винтов на нижней крышке ноутбука.

Разместите ноутбук верхней стороной вверх.

Откройте крышку ноутбука.

Разместите пальцы на нижнем крае клавиатуры.

Небольшим усилием нажмите клавиатуру в сторону экрана.

Возьмитесь за нижний край клавиатуры руками и переверните клавиатуру так, чтобы она лёгла вверх ногами на нижнюю часть ноутбука.

Возможность повреждения устройства: клавиатура по‑прежнему прикреплена к остальной части ноутбука, поэтому при её переворачивании действуйте аккуратно.

Плоским концом лопатки подденьте и отогните фиксирующие язычки, удерживающие оба ленточных кабеля.

Поднимите клавиатуру руками и отведите её от ноутбука.

Закройте крышку ноутбука и переверните устройство так, чтобы нижняя сторона была сверху.

Пальцами поднимите заднюю часть крышки и освободите пластиковые защёлки, начиная с нижней стороны отсека батареи.

Возможность повреждения устройства: сначала обязательно освободите пластиковые защёлки в этой области. Если пытаться отщёлкивать крышку, начиная с краёв ноутбука, вы рискуете треснуть нижнюю крышку.

Пальцами поднимите правую сторону нижней крышки, чтобы освободить пластиковые защёлки.

Пальцами поднимите левую сторону нижней крышки, чтобы освободить пластиковые защёлки.

Снимите нижнюю крышку с ноутбука.

Отверткой Phillips #1 выньте два винта длиной 5 мм, крепящие внутреннюю батарею.

Поднимите батарею руками и отведите её от ноутбука.

Пальцами отогните чёрный язычок, закрывающий верхнюю планку оперативной памяти, вниз.

Большими пальцами отодвиньте металлические зажимы по обоим концам планки оперативной памяти наружу.

Планка памяти приподнимется на несколько миллиметров.

Пальцами поднимите планку оперативной памяти из разъёма и удалите её.

Пальцами отогните чёрный язычок, закрывающий нижнюю планку оперативной памяти, вверх.

Большими пальцами отодвиньте металлические зажимы по обоим концам планки оперативной памяти наружу.

Планка памяти приподнимется на несколько миллиметров.

Пальцами поднимите планку оперативной памяти из разъёма и удалите её.

Используйте плоский конец лопатки, чтобы откинуть металлическую защёлку, фиксирующую разъём SSD на плате.

Используйте плоский конец лопатки, чтобы отсоединить разъём от его гнезда.

Возьмите за язычок с левой стороны жёсткого диска и потяните вверх, чтобы извлечь его из ноутбука.

Нажмите пальцем на чёрный откидной флажок, закрывающий модуль Wi‑Fi.

Используйте плоский конец лопатки, чтобы отсоединить два коаксиальных кабеля от модуля Wi‑Fi.

При сборке заново подсоедините серый кабель слева и чёрный кабель справа.

С помощью крестовой отвертки Phillips #1 отвинтите единственный винт 4 мм, крепящий модуль Wi‑Fi.

Пальцами поднимите модуль Wi‑Fi вверх и выньте его из разъёма.

В этом ноутбуке отсутствует модуль WWAN, но если в Вашем он есть, выполните те же действия, что в шагах 9–12, чтобы удалить его.

Используйте пинцет с тупыми наконечниками, чтобы вытащить белый разъём из его гнезда.

Возьмите провод, подключённый к таблеточной батарейке, и поднимите его вверх, чтобы извлечь из ноутбука.

Используйте пинцет с тупыми наконечниками, чтобы вытащить белый разъём вентилятора из его гнезда на материнской плате.

Используйте крестовую отвертку Phillips #1, чтобы ослабить первую пару удерживающих винтов на узле вентилятора и радиатора, в перекрёстном порядке.

Используйте крестовую отвертку Phillips #1, чтобы ослабить вторую пару удерживающих винтов на узле вентилятора и радиатора, в перекрёстном порядке.

Рукой потяните узел вентилятора и радиатора вверх и от корпуса ноутбука.

Очистите термопасту с радиатора и процессора и нанесите новую пасту перед сборкой.

Используйте плоский конец лопатки, чтобы откинуть металлическую защёлку, фиксирующую кабель дисплея на материнской плате.

Используйте плоский конец лопатки, чтобы отсоединить кабель дисплея от его гнезда на материнской плате.

Используйте плоский конец лопатки, чтобы откинуть чёрную защёлку кабеля кнопки питания вверх.

Используйте плоский конец лопатки, чтобы выскользнуть кабель кнопки питания из его разъёма на материнской плате.

Пальцами отсоедините красный и синий антенные кабели от их разъёмов.

С помощью крестовой отвертки Phillips #1 отвинтите два винта 4 мм, крепящие кронштейн USB.

Пальцами поднимите кронштейн USB вверх и от корпуса ноутбука.

Используйте пинцет с тупыми наконечниками, чтобы отсоединить кабель питания DC‑in от его гнезда на материнской плате.

Используйте плоский конец лопатки, чтобы откинуть металлическую скобу, фиксирующую кабель камеры на материнской плате.

Используйте плоский конец лопатки, чтобы отсоединить кабель камеры от его гнезда на материнской плате.

Используйте пинцет с тупыми наконечниками, чтобы отсоединить кабель динамика от разъёма на материнской плате.

Используйте плоский край лопатки, чтобы отогнуть чёрные защёлки на кабелях трекпада и считывателя отпечатков.

Используйте пинцет с тупыми наконечниками, чтобы вытащить кабели трекпада и считывателя отпечатков из их разъёмов на материнской плате.

Используйте отвертку Phillips #1, чтобы выкрутить три винта 4 мм с I/O-крепления.

Сдвиньте I/O-крепление влево, используя пальцы.

Поднимите I/O-крепление вверх и уберите от ноутбука.

Используйте отвертку Phillips #1, чтобы выкрутить шесть винтов 4 мм с материнской платы.

В этом ноутбуке нет кабеля NFC, но если в вашем есть, используйте плоский край лопатки, чтобы отогнуть защёлку и вынуть кабель из разъёма.

Используйте обе руки, чтобы приподнять материнскую плату и вынуть её из ноутбука.

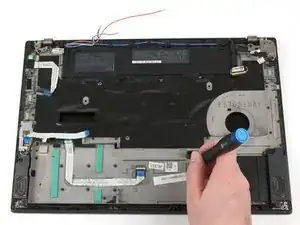

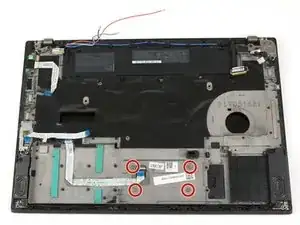

Используйте отвертку Phillips #1, чтобы выкрутить четыре винта 4 мм.

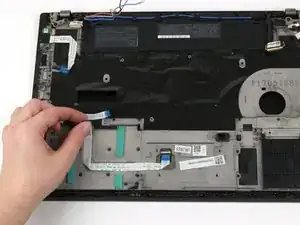

Отклейте белый ленточный кабель.

Возможен риск повреждения устройства: кабель может быть приклеен к ноутбуку сильным клеем, поэтому аккуратно избегайте разрыва.

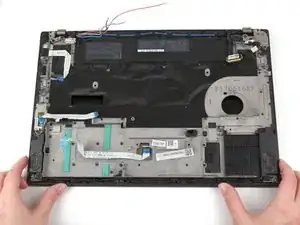

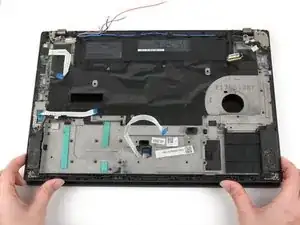

Используя обе руки, приподнимите нижнюю рамку ноутбука на несколько сантиметров.

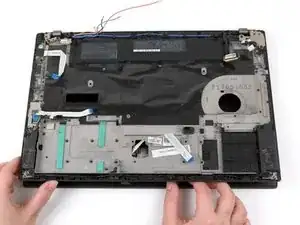

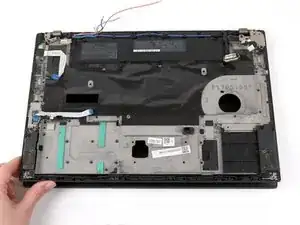

Удерживайте рамку одной рукой.

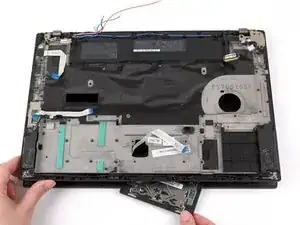

Другой рукой подвиньте трекпад к себе и выньте его из ноутбука.
