Замена сборки SSD в Lenovo ThinkPad T470
Используйте это руководство, чтобы заменить сборку SSD в вашем Lenovo ThinkPad T470. Сборка SSD включает пластиковый кронштейн, металлический кожух, сам SSD и плату разъема SSD. Если вам нужно заменить любую из этих отдельных частей, следуйте руководству Замена SSD в Lenovo ThinkPad T470.
Перед началом обязательно отключите внутреннюю батарею, выключите устройство и отключите его от всех внешних источников питания.
Шаг 1
Перед началом этого руководства обязательно отключите внутреннюю батарею, выключите устройство и отключите его от всех внешних источников питания.
Положите ноутбук так, чтобы нижняя часть была обращена вверх.
Сдвиньте защёлку на левой стороне батареи влево, пока она не защёлкнется.
Шаг 2
Сдвиньте защёлку на правой стороне батареи вправо и удерживайте её большим пальцем.
Другой рукой сдвиньте батарею в направлении задней части ноутбука.
Поднимите батарею и отведите её от ноутбука.
Шаг 3
Используйте крестовую отвертку Phillips #1, чтобы ослабить шесть удерживаемых винтов на крышке снизу ноутбука.
Шаг 4
Используйте руки, чтобы поднять заднюю крышку и освободить пластиковые защёлки, начиная со стороны дна отсека для батареи.
Возможен ущерб устройству: обязательно отсоединяйте пластиковые защёлки в этой области в первую очередь. При попытке сначала отстегнуть крышку по краям корпуса вы рискуете треснуть нижнюю крышку.
Используйте руки, чтобы поднять правую сторону нижней крышки и освободить пластиковые защёлки.
Используйте руки, чтобы поднять левую сторону нижней крышки и освободить пластиковые защёлки.
Шаг 5
Снимите нижнюю крышку с ноутбука.
Прежде чем продолжить, отключите батарею от платы.
Шаг 6

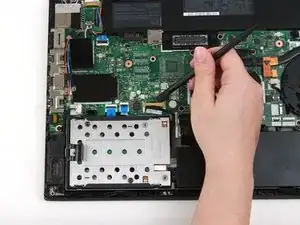

Используйте плоский конец лопатки, чтобы отогнуть металлическую защёлку, фиксирующую разъём SSD на материнской плате.
Шаг 7

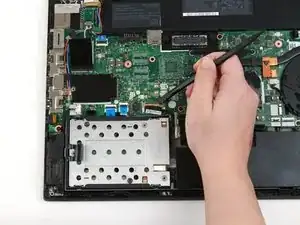

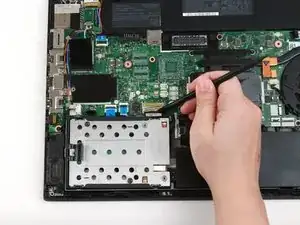

Используйте плоский конец лопатки, чтобы отсоединить разъём от его гнезда.
Шаг 8

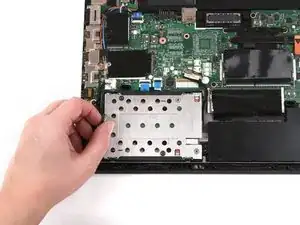

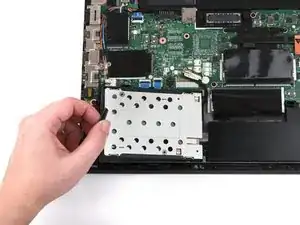

Возьмитесь за язычок на левой стороне сборки SSD и потяните вверх, чтобы вынуть её из ноутбука.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Сдавайте электронные отходы на переработку в сертифицированные пункты R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовое устранение неполадок или спросите сообщество Answers за помощью.
Перевод руководства с ifixit.com
