Замена динамиков Lenovo ThinkPad T470
Используйте это руководство, чтобы заменить динамики в ноутбуке Lenovo ThinkPad T470.
Если ваш ноутбук не воспроизводит звук или звук искажается или прерывается, динамики могут быть неисправны. Перед заменой динамиков обязательно выполните диагностику проблем со звуком.
Перед началом убедитесь, что внутренний аккумулятор отключён, устройство выключено и отсоединено от источников внешнего питания.
Шаг 1
Перед началом этого руководства убедитесь, что внутренний аккумулятор отключён, устройство выключено и отсоединено от источников внешнего питания.
Положите ноутбук так, чтобы нижняя часть была обращена вверх.

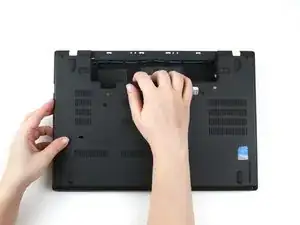

Сдвиньте защёлку на левой стороне аккумулятора влево до щелчка.
Шаг 2
Сдвиньте защёлку на правой стороне аккумулятора вправо и удерживайте её большим пальцем.
Другой рукой сдвиньте аккумулятор к задней части ноутбука.
Поднимите аккумулятор вверх и отведите его от ноутбука.
Шаг 3

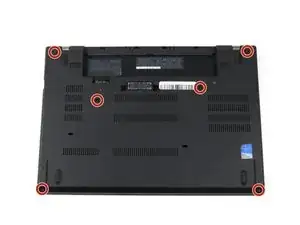

Используйте крестообразную отвёртку Phillips #1, чтобы ослабить шесть несъёмных винтов на нижней крышке ноутбука.
Шаг 4

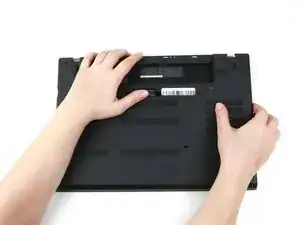

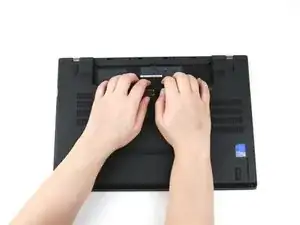

Руками приподнимите заднюю крышку и освободите пластиковые защёлки, начиная с нижней стороны отсека батареи.
Возможен риск повреждения устройства: обязательно отсоединяйте пластиковые защёлки в этой области сначала. Вы рискуете треснуть нижнюю крышку, если попытаетесь отсоединять её по краям ноутбука в первую очередь.
Руками приподнимите правую сторону нижней крышки, чтобы освободить пластиковые защёлки.
Руками приподнимите левую сторону нижней крышки, чтобы освободить пластиковые защёлки.
Шаг 5

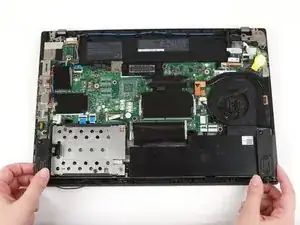

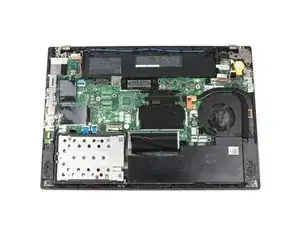

Снимите нижнюю крышку с ноутбука.
Перед продолжением отключите аккумулятор от платы.
Шаг 6

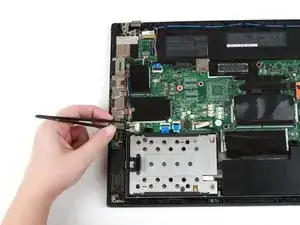

Используйте пинцет с притуплёнными концами, чтобы вынуть разъём динамика из его гнезда.
Шаг 7

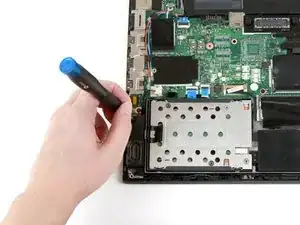

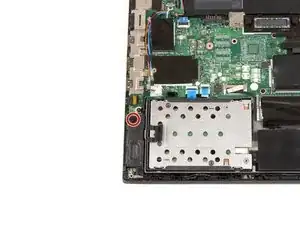

Используйте крестообразную отвёртку Phillips #1, чтобы вывернуть один 5 мм винт, фиксирующий динамик слева от SSD.
Шаг 8

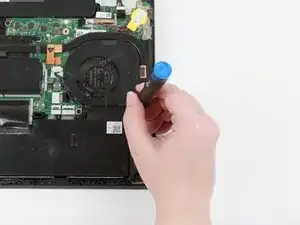

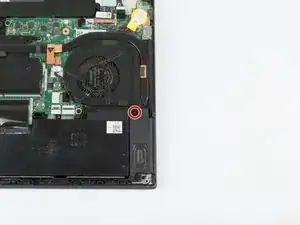

Используйте крестообразную отвёртку Phillips #1, чтобы вывернуть один 5 мм винт, фиксирующий динамик справа от внутреннего аккумулятора.
Шаг 9

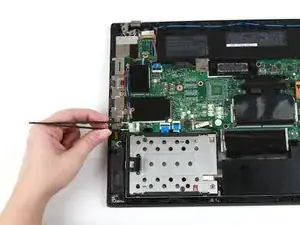

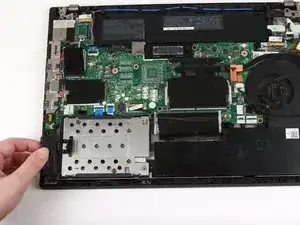

Поднимите динамик слева от SSD.

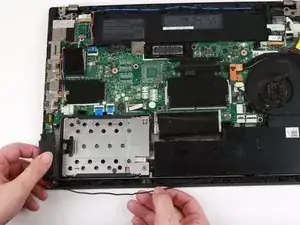

Снимите провод динамика с держателей вдоль нижней части ноутбука.

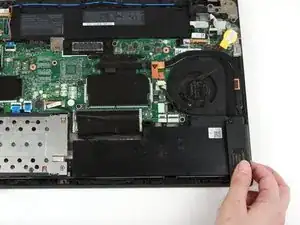

Поднимите динамик справа от внутреннего аккумулятора.
Шаг 10

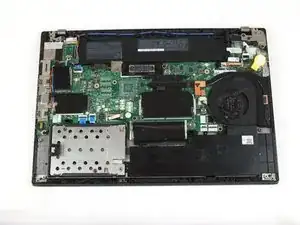

Поднимите оба динамика и отведите их от ноутбука.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Отнесите электронные отходы на переработку к вторичной переработке с сертификатом R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
