Замена USB-порта Focusrite Scarlett 2i4 (1-го поколения)

Винты, которые нам нужны, находятся на задней части корпуса.

Используйте отвертку, чтобы удалить 8 винтов с задней крышки.

Запомните, куда ставить винты, это очень важно при сборке устройства обратно.

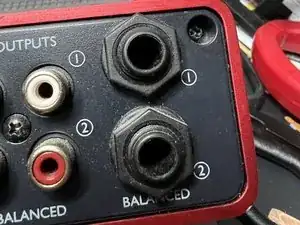

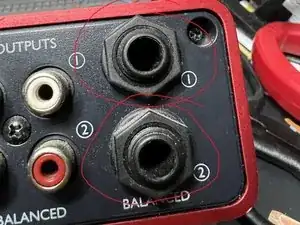

Далее открутите выходы TRS. Затем отложите их в сторону.

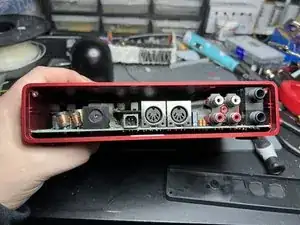

Снимите заднюю панель и приготовьте фонарик.

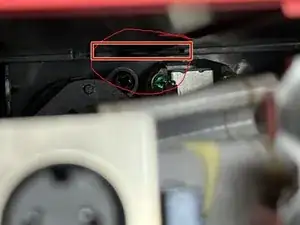

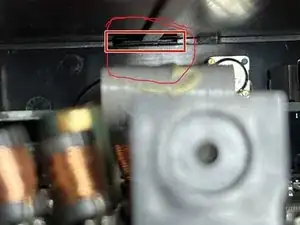

Используйте фонарик, чтобы найти защелки, удерживающие печатные платы. Защелки должны находиться в верхней внутренней части спереди с обеих сторон.

Будьте осторожны при снятии защелок. Вам не нужно прилагать много усилий!

Используйте отвертку с плоской головкой, чтобы снять защелки. Просто вставьте отвертку сбоку и немного поверните ее, чтобы освободить.

После того как обе защелки сняты, вы сможете вытащить плату спереди.

Как я и сказал в предыдущем шаге, вытяните плату спереди.

Обратите внимание на защелки.

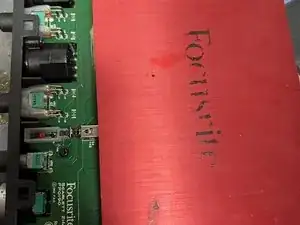

Теперь, когда плата свободна, вы можете увидеть больше внутренних компонентов.

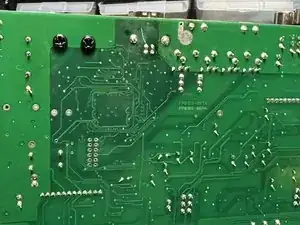

Теперь найдите точки пайки для USB типа B.

Они должны находиться под USB типа B.....

Затем используйте тепловую пушку или паяльник и удалите порт.

После выпаивания или

Перевод руководства с ifixit.com
