Как разобрать небольшой гитарный усилитель

Снятие задней панели позволит получить доступ к динамику и основной шасси усилителя

Убедитесь, что усилитель отключён от сети перед началом разборки

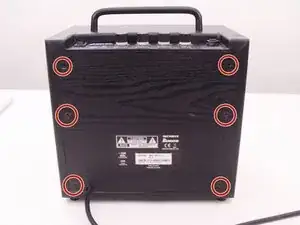

Найдите и выньте винты, удерживающие заднюю панель. В моём конкретном Ibanez используются 6 винтов с крестообразной насадкой

Обычно гитарные усилители имеют заднюю панель, закрывающую примерно половину корпуса усилителя, тогда как у басовых усилителей задняя панель полностью герметизирует корпус

Металлическое шасси содержит электронную часть усилителя. Вам нужно будет вынуть его из корпуса, чтобы получить доступ к блоку питания и основной плате усилителя

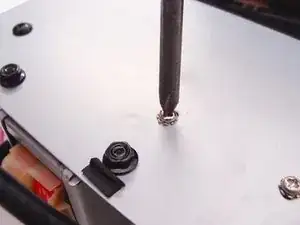

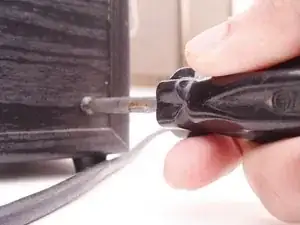

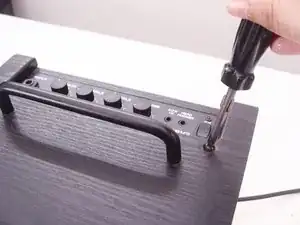

Найдите и снимите винты, удерживающие шасси в корпусе

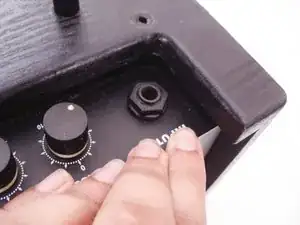

Возможно, применялись небольшие участки клея. Когда вы убедитесь, что все винты удалены, аккуратно оттолкните или подденьте шасси, чтобы отделить его от корпуса

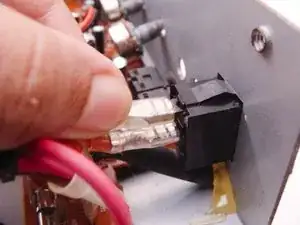

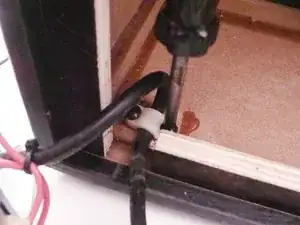

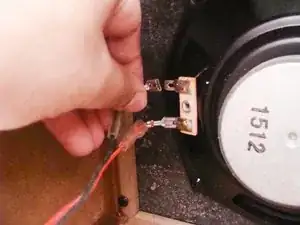

Отключите динамик, как показано, и снимите хомут питания с корпуса

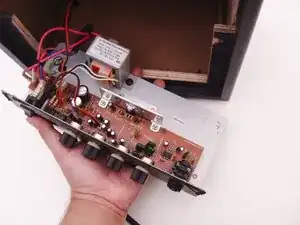

Шасси теперь должно быть свободно от корпуса

Будьте осторожны, избегайте прикосновений к основной плате, так как конденсаторы фильтра блока питания могут всё ещё хранить значительный заряд

Чтобы извлечь плату усилителя из шасси, сначала нужно снять ручки регулировки громкости и тембра

Используйте плоскую отвёртку, чтобы аккуратно поддеть ручки и снять их с валов потенциометров

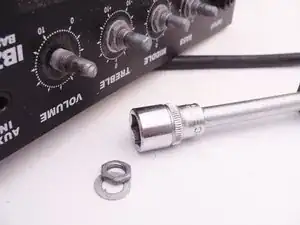

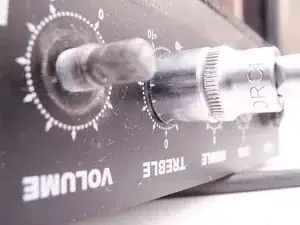

После снятия ручек используйте трещотку с соответствующей шестигранной насадкой, чтобы снять гайки потенциометров

Обязательно сохраните прилагаемые шайбы вместе с гайками для последующей сборки

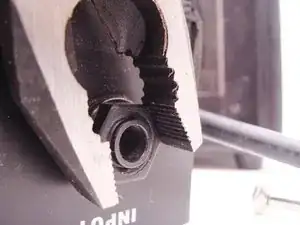

Снимите гайку и шайбу, удерживающие входной джек 6,25 мм на шасси

Отключите любые провода, идущие от платы к другим частям шасси, например к выключателю питания или трансформатору питания

Найдите и удалите любые другие винты, которые могут препятствовать извлечению платы. В моём Ibanez два винта крепили радиатор усилительного интегрального усилителя к шасси. Снятие винтов и соответствующих стопорных шайб позволило поднять плату вместе с радиатором

Электролитические конденсаторы могут сохранять опасный заряд в течение месяцев или даже лет после отключения устройства, поэтому всегда хорошая практика — разрядить конденсаторы перед работой с аудиоусилителем

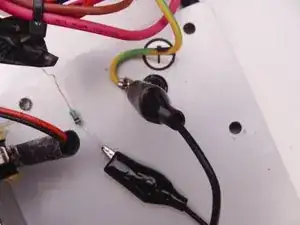

Подсоедините один конец крокодилового проводника к заземлению шасси, а другой конец подключите к резистору 10 кОм

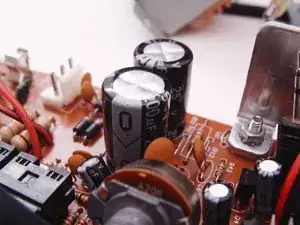

Найдите конденсаторы блока питания и коснитесь открытым концом резистора 10 кОм каждого их выводов на несколько секунд

Если хотите перестраховаться, можно проверить вольтметром, чтобы убедиться, что конденсаторы безопасно разряжены

Теперь можно безопасно работать с платой усилителя
