Ремонт гитарного кабеля

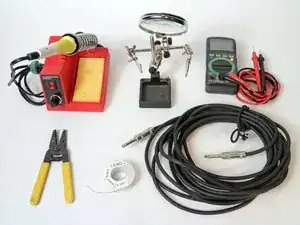

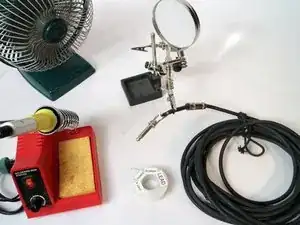

Паяльная станция + припой

Мультиметр

Стриппер для проводов

«Помогающие руки» (настоятельно рекомендуется)

Неисправный кабель

Проверьте непрерывность каждого проводника в кабеле, выполнив тест сопротивления:

Переключите мультиметр в режим Ом.

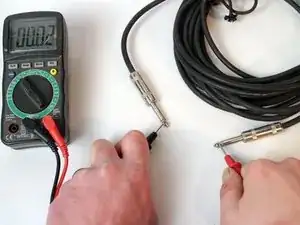

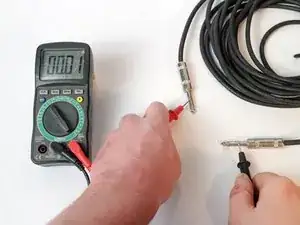

Поместите положительный щуп на оплётку одного штекера, а отрицательный щуп — на оплётку другого штекера.

Мультиметр показывает 0,01, что означает наличие некоторого сопротивления между щупами. Этот проводник имеет непрерывность, значит он не является причиной неисправности.

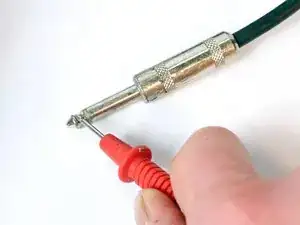

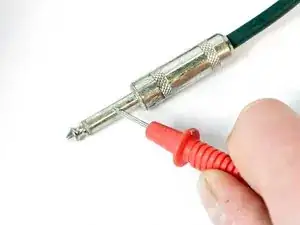

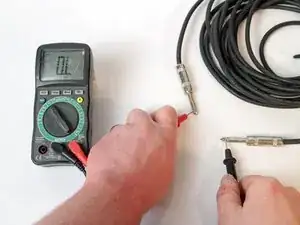

Поместите положительный щуп на наконечник одного штекера, а отрицательный щуп — на наконечник другого штекера.

Мультиметр показывает OL (открытая цепь), что означает отсутствие непрерывности, а значит — отсутствие усиленного звука гитары.

Вот почему никто не слышал тот эпический соло...

Если сам кабель внешний выглядит нормально, то есть нет разрывов, порезов или надрывов, скорее всего проблема в штекере.

Не имеет значения, с какого конца Вы начнёте, но хорошая идея — открыть и осмотреть оба.

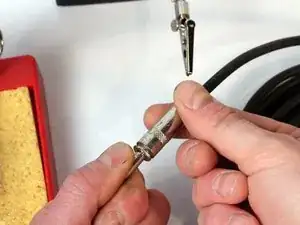

Крепко удерживайте один из концов штекера за наконечник и оплётку и открутите заднюю крышку корпуса против часовой стрелки.

Хм, доктор, этот выглядит в порядке. Сигнальный провод в центре явно подключён к центральной контактной лапке. Ниже экран твёрдо припаян к удерживающей лапке. Значит, должно быть, другой...

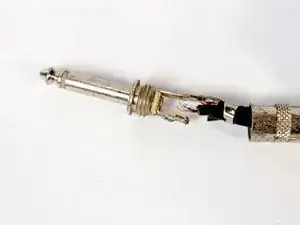

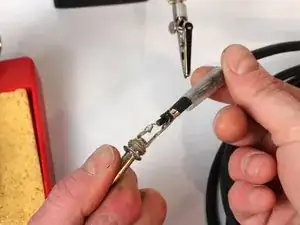

Источник проблемы: центральный сигнальный провод оторвался от своей лапки.

Тот сочный гитарный рифф ушёл из гитары, но оборвался прямо здесь, на разрыве.

Скрутите распущенные концы провода в острие. Возможно, потребуется с помощью стриппера снять дополнительную изоляцию в зависимости от места разрыва.

Разогрейте паяльную станцию.

Пригласите на помощь небольшой настольный вентилятор.

Всегда паяйте в хорошо проветриваемом помещении. Этот припой содержит 60% олова, 40% свинца/флюса и полностью вреден для лёгких.

Приложите паяльник к кончику провода.

Расплавьте припой на нагретый провод.

Пайка провода перед его соединением с лапкой облегчает работу. К тому же не нужно применять столько тепла, изоляция с меньшей вероятностью расплавится, провода не будут распушаться; плюсов очень много.

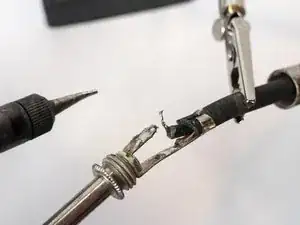

Приложите паяльник к лапке.

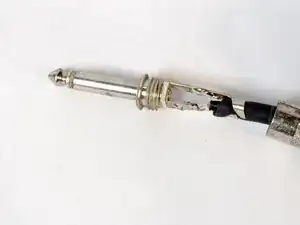

Присоедините вновь опаянный провод к нагретой лапке.

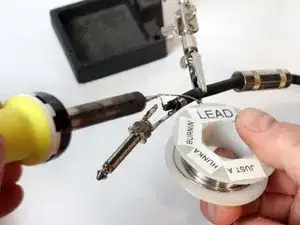

Допрессуйте припой к нагретому соединению.

Поблагодарите «Помогающие руки» за экономию времени (и сохранённые пальцы).

Дайте соединению остыть прежде чем продолжать.

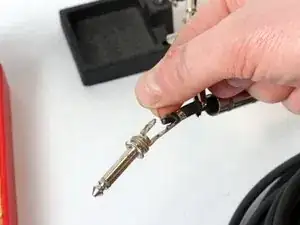

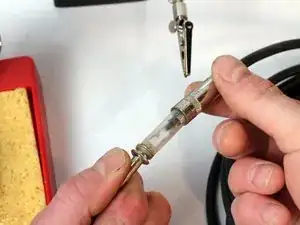

Наденьте пластиковую изолирующую втулку на корпус штекера.

Иногда эта втулка заправлена обратно в корпус штекера. Если да, аккуратно её извлеките.

Убедитесь, что пластик покрывает весь корпус штекера. Его задача — защитить сигнальный провод от соприкосновения с заземлением.

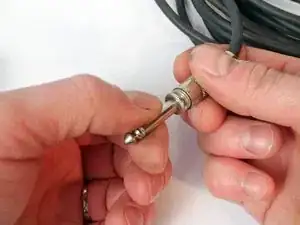

Закрутите корпус штекера обратно на тело штекера.

Мультиметр теперь показывает, что между наконечниками есть сопротивление. Непрерывность восстановлена!

Всё готово, да? Не так быстро...

Всегда проверяйте аудиокабель в его естественной среде. Это гарантирует, что работа выполнена полностью успешно.

Подключите инструмент к усилителю с помощью недавно отремонтированного кабеля.

Потрясите рабочий кабель, чтобы проверить наличие других проблем. Лучше обнаружить их сейчас, а не на сцене во время распроданного концерта.

Добавьте громкости усилителю до предела.

Рокуйте!
