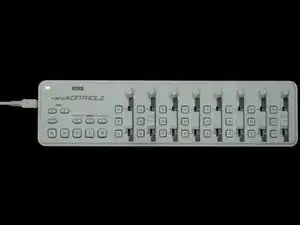

Разборка Korg nanoKONTROL2
Шаг 1

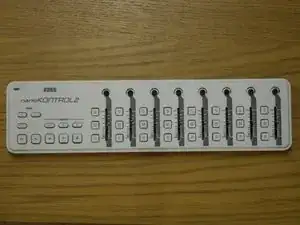

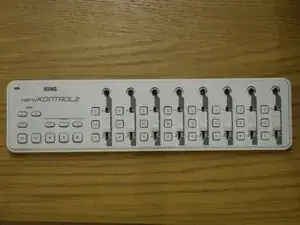

Отключите устройство от питания, затем аккуратно снимите все фейдеры и ручки, подняв их вверх.
Шаг 2

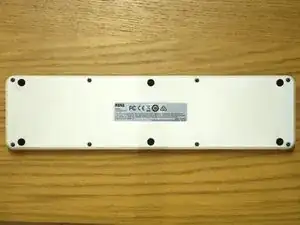

Выкрутите 8 винтов снизу. Убедитесь, что у Вас подходящая насадка отвёртки, и работайте медленно, прикладывая достаточное усилие для вращения винтов, не срывая их грани.
(В номерах на корпусе и личной информации на изображениях зачистка выполнена)
Шаг 3

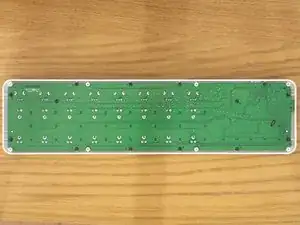

После снятия задней крышки выкрутите 14 винтов изнутри.
Шаг 4
Теперь можно извлечь основную печатную плату, сначала подняв левую сторону (так как мини-USB разъём может удерживать правую сторону).

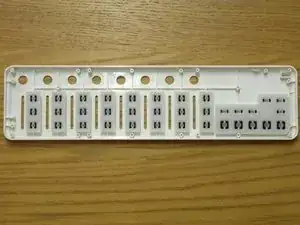

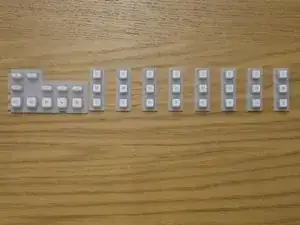

Резиновые кнопки теперь легко выходят наружу.
Шаг 5

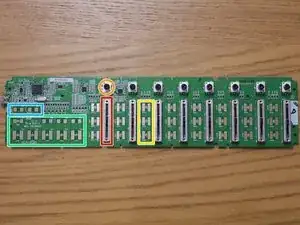

Характеристики: (первое изображение)
8 фейдеров
8 потенциометров
8 кнопок Solo, Mute, Record
5 + 4 транспортных кнопки
2 кнопки выбора дорожки
Шаг 6

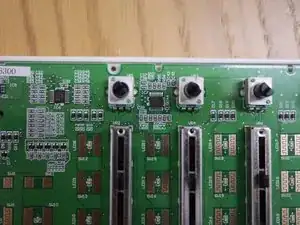

Микросхемы
Маркировка: 2210CFP24V H8S/2210C TH30140 1325
Кварцевый резонатор ROSON, маркирован 24.000F20 HO
LW051A 58A04 P256 Аналоговый мультиплексор Texas Instruments
Мини-USB разъём
Светодиод индикатора питания
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
