Замена переключателя усилителя/микшера DigiTech RP70

Дом

Если переключатель усилителя/микшера сломан, этот гид научит вас, как удалить поврежденный компонент для замены.

Шаг 1

Отключите устройство от адаптера переменного тока; отключите всё, что подключено к разъемам ввода/вывода.

Удалите четыре винта Phillips #0 длиной 8 мм, расположенные на задней панели.

Шаг 2

Снимите заднюю панель, чтобы получить доступ к материнской плате.

Шаг 3

Удалите два винта Phillips #0 длиной 11 мм, расположенные внизу материнской платы.

Шаг 4

Поднимите вырезанный конец материнской платы, противоположный разъемам ввода/вывода. Затем отведите её от разъемов, чтобы вытащить материнскую плату из корпуса.

Шаг 5

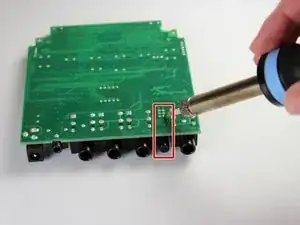

Отпаять с обратной стороны материнской платы в месте, где вы хотите заменить переключатель.

Заключение

Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
