Как исправить проблему с дисплеем на Maschine MKII

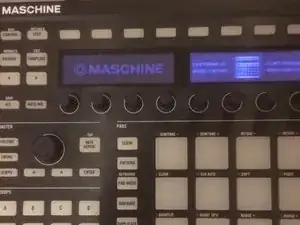

Как вы можете видеть, правый дисплей ярче и размытый.

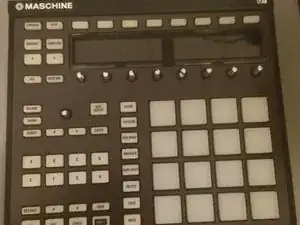

Поскольку мы не знаем, будем ли мы снимать печатную плату или она прикреплена к ручкам, лучше всего снять все пластиковые крышки.

Снимите все винты, отмеченные красным, убедитесь, что вы положили их в пакет или коробку, чтобы не потерять.

Когда вы перевернете устройство, вы сможете снять нижнюю часть, просто аккуратно поднимите ее вертикально.

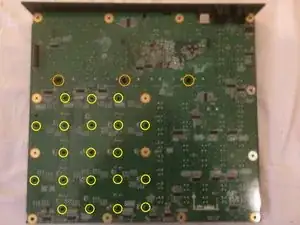

Сначала снимите все винты, отмеченные желтым. Положите их в пакет или коробку, чтобы не потерять.

Чтобы исправить проблему с дисплеем, вам не нужно снимать всю печатную плату!

Снимите винты, отмеченные оранжевым, и положите их в пакет или коробку.

Проблема с дисплеями возникает из-за того, что основная печатная плата слегка опускается, когда вы нажимаете на кнопки. Дисплей слишком прочно прикреплен к передней панели.

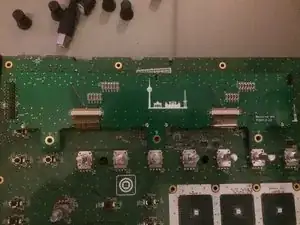

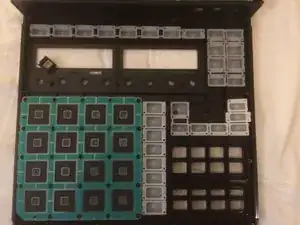

Поднимите печатную плату прямо от передней панели.

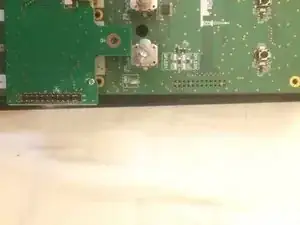

Это обратная сторона блока дисплея.

Он соединяется с основной печатной платой с помощью разъема с проколом. Для этого следовало бы использовать более длинные контакты, проводящие пружины.

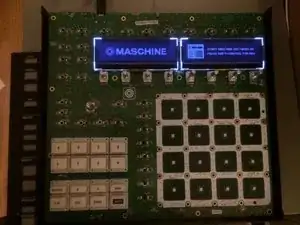

Я положил его на нижнюю панель, чтобы проверить, сохраняется ли проблема на печатной плате. Я также осмотрел печатную плату на наличие окисления, чтобы убедиться, что это не повреждение от воды, поскольку я получил ее с рук.

После подключения устройства и манипуляций с соединением дисплея справа, оказалось, что оно работает нормально, но выглядит сломанным из-за дефекта конструкции.
