Разборка DigiTech Digidelay

Замена частей корпуса, таких как ручки и гайки с шестигранной головкой, должна быть простой задачей.

Если педаль работает некорректно, некоторые детали можно заменить, сняв их и перепаяв на плату.

Тем не менее, мы рекомендуем ознакомиться с вашей гарантией и связаться с DigiTech напрямую, если у вас проблемы с микросхемами ISSI (динамическая память) или Audio DNA.

Шаг 1

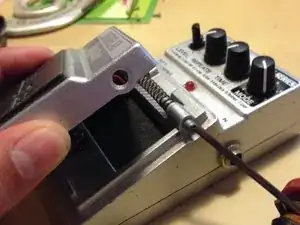

Нажмите фиксирующие штифты шестигранным ключом или кончиком штекерного кабеля, чтобы вынуть педаль из корпуса.

Шаг 2

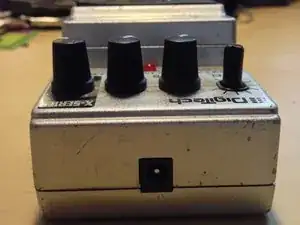

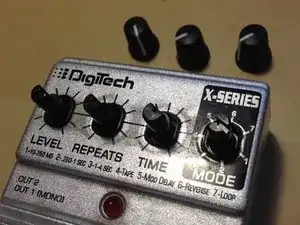

Снимите ручки с потенциометров, крепко схватив их и потянув от корпуса.

Шаг 3

Переверните устройство вверх дном так, чтобы верхняя панель педали была обращена от вас.

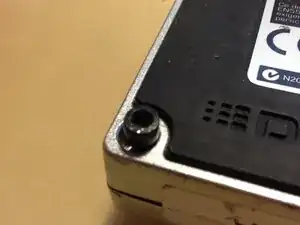

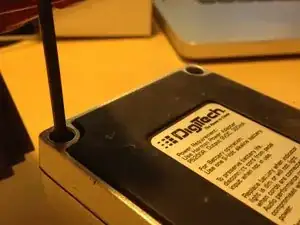

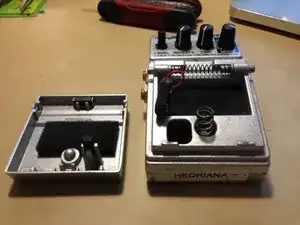

Используйте шестигранный ключ 7/64 дюйма, чтобы снять 4 винта с шестигранной головкой с нижней части корпуса.

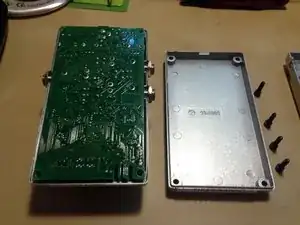

Снимите нижнюю часть корпуса, чтобы открыть заднюю часть материнской платы.

Шаг 4

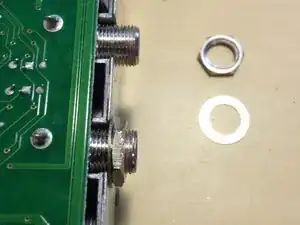

Используйте клещи с фиксатором или разводной ключ, чтобы снять гайки и шайбы с 3 разъемов линейного входа/выхода.

Шаг 5

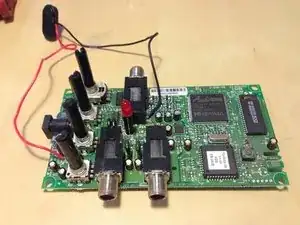

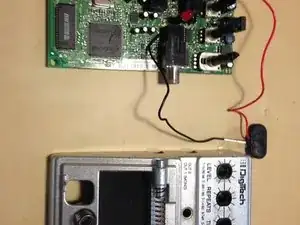

Материнскую плату можно легко вынуть из корпуса, аккуратно приподняв в направлении потенциометров.

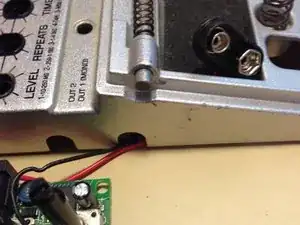

Выньте только частично, не дёргайте сильно красные и чёрные провода, подключенные к разъёму батарейки 9V.

Шаг 6

Снимите разъём батарейки 9V с корпуса батареи перед полной извлечением материнской платы из корпуса.

Шаг 7

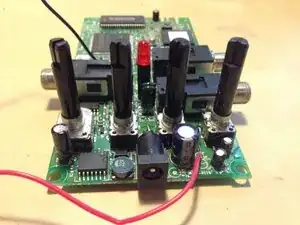

Сверху платы, в направлении порта питания постоянного тока, выступают 4 потенциометра.

Эти потенциометры можно заменить, перепаяв точки их подключения на обратной стороне платы.

Если вы перепаяли электрические соединения и уверены, что потенциометры всё ещё не работают или шумят и подлежат утилизации, наиболее безопасный способ снять их, не повредив плату — поочерёдно отрезать выводы пайки мелкими кусачками. Снимите весь механизм потенциометра — обратите внимание на номиналы, обычно указанные на корпусе.

Со стороны пайки: нагрейте выводы по очереди — с паяной стороны вверх, когда припой расплавится, слегка встряхните плату и выводы выпадут вниз. Повторяйте по одному, пока они все не будут удалены.

Они горячие, будьте осторожны с поверхностью, на которую они упадут.

Все позолоченные отверстия для выводов компонента необходимо очистить от припоя, чтобы новый компонент можно было равномерно установить через отверстия.

Позолоченные сквозные отверстия (PTH) можно распаять с помощью ручного вакуумного отсоса припоя или медной оплетки для удаления припоя.

Сделайте трудную работу сейчас, чтобы потом можно было просто «вставить и играть» новые компоненты, когда они прибудут.

Шаг 8

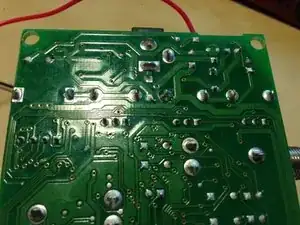

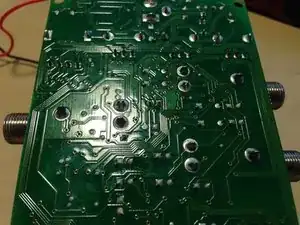

Переверните материнскую плату, и вы заметите, что самый левый потенциометр имеет 6 точек пайки. Это потенциометр для ручки Mode, которая позволяет переключать типы задержки.

Остальные три, слева направо, — это потенциометры Time, Repeat и Level. У них по 5 точек пайки.

Шаг 9

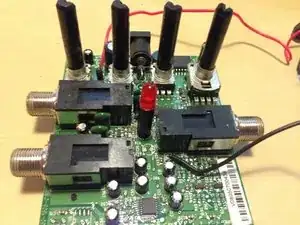

Слева на плате расположены 2 выходных разъёма. Верхний — второй линейный выход, а нижний — первый (моно) линейный выход.

Единичный 1/4-разъём справа на плате — это линейный вход.

Шаг 10

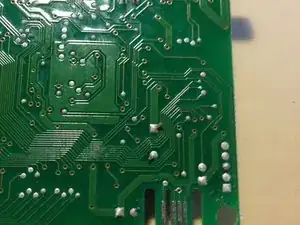

Переверните материнскую плату, и вы увидите, что все три 1/4-дюймовых разъёма закреплены по 3 точки пайки каждый.

Если вы хотите заменить любой из этих разъёмов, просто перепаяйте соединения с заменяемыми деталями в этих точках.

Шаг 11

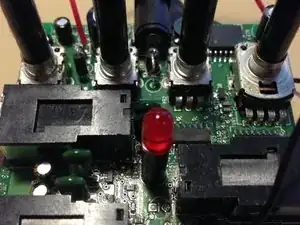

Красный светодиод, указывающий, активна ли педаль или сигнал пропущен, выступает из центральной части платы между тремя 1/4-дюймовыми разъёмами.

Светодиод припаян в двух небольших точках на обратной стороне платы.

Для замены этой детали просто перепаяйте в указанных точках.

Шаг 12

Порт адаптера постоянного тока находится в верхней части платы в центре, прямо над потенциометрами.

Шаг 13

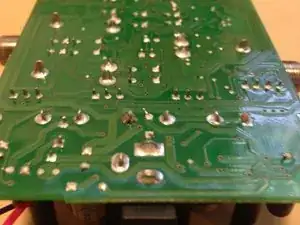

Порт адаптера постоянного тока припаян в трёх крупных точках на обратной стороне платы.

Для замены этой детали просто перепаяйте в этих точках.

Шаг 14

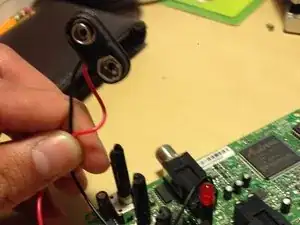

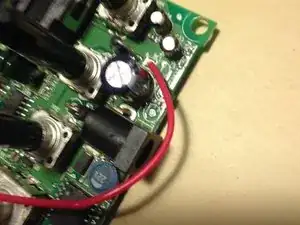

Разъём батарейки 9V подключён к плате двумя проводами: одним красным и одним чёрным.

Красный провод припаян слева от порта адаптера постоянного тока, а чёрный провод припаян прямо под единичным 1/4-дюймовым линейным входом.

Чтобы заменить разъём батарейки 9V, просто перепаяйте соединения на обратной стороне платы в этих двух точках.

Шаг 15

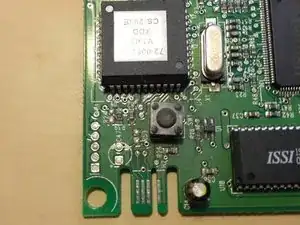

Переключатель цепи — это серая коробка с кругом на верхней грани, чуть левее микросхем ISSI и Audio DNA.

Переключатель цепи управляется рычагом педального переключателя, прикреплённым к крышке педали.

Этот переключатель припаян в двух небольших точках соединения на задней части материнской платы; перепаяйте оба соединения для замены этой детали.

Шаг 16

Педали задержки обычно строятся вокруг динамической оперативной памяти (DRAM). Эта микросхема хранит небольшие объёмы данных и мгновенно воспроизводит их, создавая эффект задержки.

Если ваша микросхема ISSI работает некорректно, мы рекомендуем ознакомиться с условиями гарантии и напрямую связаться с DigiTech.

Шаг 17

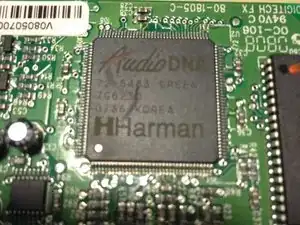

Audio DNA отвечает за цифровую обработку сигнала (DSP), которая обеспечивает моделирование и обработку эффектов педали.

Если ваша микросхема Audio DNA работает некорректно, мы рекомендуем ознакомиться с условиями гарантии и напрямую связаться с DigiTech.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
