Замена кабеля Nord Triple Pedal на кабель с мини‑джеком (стерео)

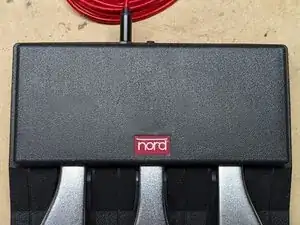

Педаль Nord Triple Pedal — электронный аксессуар для клавишных. Она спроектирована для работы аналогично традиционному акустическому пианино с тремя педалями. Педаль оснащена стерео кабелем, который подключается к различным клавиатурам Nord с помощью штекера 1/4" TRS (tip-ring-sleeve). Позиции педалей кодируются различными сопротивлениями между наконечником и корпусом, а также между кольцом и корпусом.
Сообщается, что кабель склонен к повреждениям — об этом пишут многие пользователи на форумах Nord.
Вместо замены кабеля в сборке, в этом руководстве добавляется стереоразъём и кабель «мама‑мама», чтобы при возникновении проблемы можно было легко использовать другой кабель.
Кроме того, съёмный кабель проще защитить от повреждений при транспортировке.
См. https://www.norduserforum.com/general-no... для обсуждения продукта, кабеля и возможных модификаций.
Шаг 1
Снимите 5 винтов с металлической нижней крышки.
Снимите 2 винта, крепящие узел педали к корпусу.
Снимите пластиковую деталь между узлом педали и корпусом.
Шаг 2

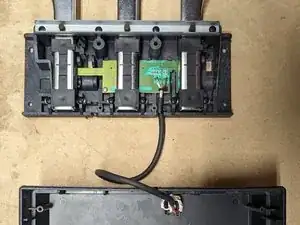

Отрежьте существующий кабель, оставив примерно 10" прикреплёнными к плате педали.
Снимите изоляцию с кабеля и внутренних проводников.
С помощью мультиметра в режиме прозвонки проверьте проводники наконечника, кольца и корпуса на целостность.
Обязательно двигайте кабель при проверке на наличие возможных прерывистых обрывов, особенно в месте входа кабеля в корпус педали.
Если существующий кабель исправен, переходите к следующему шагу.
Отпаять существующий кабель. Снимите зажим кабеля и стяжку.
Снимите изоляцию с нового кабеля и припаяйте его к плате педали.
Добавьте стяжку в качестве защиты от натяжения кабеля.
Шаг 3

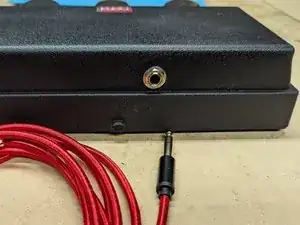

Просверлите отверстие диаметром 3/8" в наружном корпусе педали для стереоразъёма. Выберите место, которое не мешает движению педалей.
Снимите изоляцию с кабеля и припаяйте экран, проводники наконечника и кольца. Обязательно сопоставьте маркировку на плате педали. Используйте термоусадочную трубку для каждой точки пайки.
Прикрепите стереоразъём к корпусу с помощью прилагаемой шайбы и гайки.
Шаг 4
См. схему в этом сообщении на форуме: https://www.norduserforum.com/general-no... https://www.norduserforum.com/download/f...
Обратите внимание, что педаль сустейна имеет четыре положения, и соответствующие четыре резистора подключены параллельно для кодирования положения педали. Аналогично, педали sostenuto и soft разделяют соединение кольца.
Используйте мультиметр в режиме омметра, чтобы измерить сопротивление на штекере между корпусом и наконечником, а также между корпусом и кольцом. Последовательно нажимайте педали и их комбинации, чтобы проверить значения сопротивлений.
Педаль демпфера использует соединение НАКОНЕЧНИКА:
Damper 1: 10K Ω (минимальное давление)
Damper 2: 3.2K Ω
Damper 3: 1.3K Ω
Damper 4: 500 Ω (максимальное давление)
Шаг 5

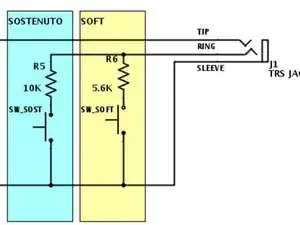

Педали Sostenuto и Soft разделяют соединение КОЛЬЦА:
Sostenuto только: 10K Ω
Soft только: 5.6K Ω
Обе: 3.6K Ω
Шаг 6
Если все положения педалей и сопротивления соответствуют норме, соберите педаль обратно.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
