Замена переключателя педали Korg ToneWorks AX1500G
Вы сможете вынуть переключатель педали с вашей педалборды Korg. С правильными знаниями и деталями Вы сможете починить регулятор громкости педали.
Шаг 1
Удалите чёрные винты Philips 8.0 мм с задней стороны педалборда.
Будьте осторожны при работе с мелкой электроникой, многие компоненты хрупкие.
Шаг 2

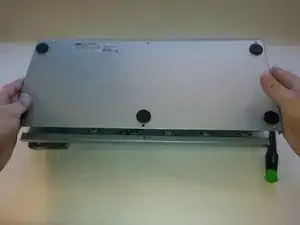

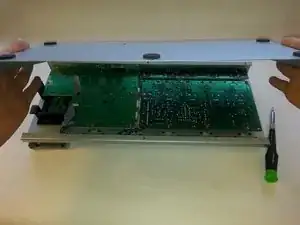

Снимите заднюю панель платы.
Шаг 3
Открутите пять золотистых винтов Philips 8.0 мм, удерживающих левую плату.
Старайтесь не задевать металлические элементы на плате — это может вызвать искры и отказ устройства.
Шаг 4

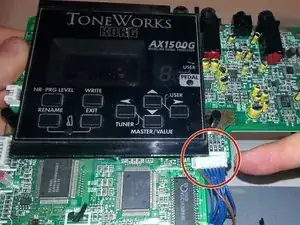

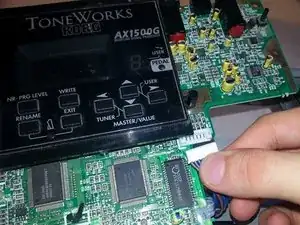

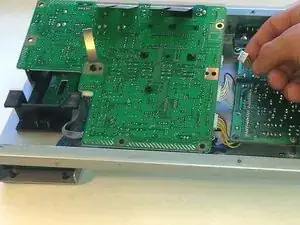

Осторожно отсоедините три провода, соединяющие левую плату с правой платой.
Провода могут застревать и быть трудными для снятия. Попробуйте тянуть за пластиковую часть.
Шаг 5
Плата всё ещё подключена на этом этапе.

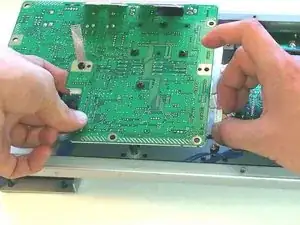

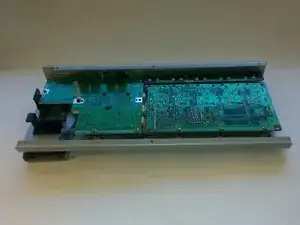

Осторожно извлеките плату и переверните её.
Отсоедините последний кабель, соединяющий её с другой большой платой.
Шаг 6

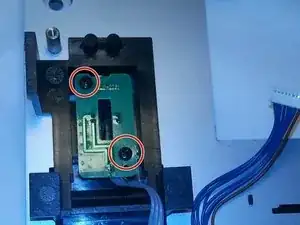

Открутите два чёрных винта Philips 8.0 мм с маленькой платы.
Шаг 7

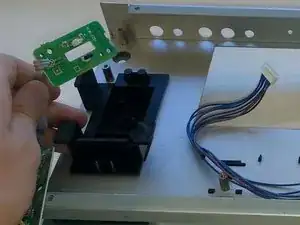

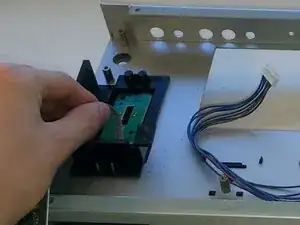

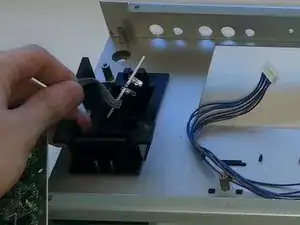

Осторожно выньте маленькую плату, потянув за фиолетовый провод.
Шаг 8

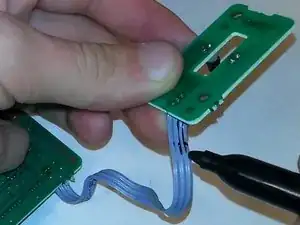

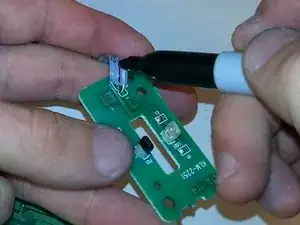

Отметьте провод, подключённый к маленькой плате, для дальнейшей ориентации.
Шаг 9
Паяльники могут быть очень опасны, если у вас нет опыта.

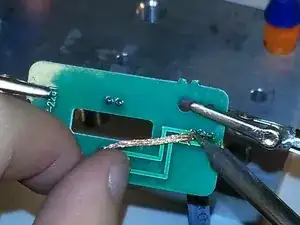

Отпа́йте провода, подключенные к плате, и удалите плату.
Припаяйте новую плату переключателя педали.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
