Идентификаторы чипов Behringer U-Phoria UMC204HD
Краткий обзор наиболее важных интегральных схем данного устройства

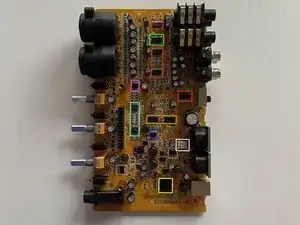

Шаг 1
AD8694 Одинарный ОУ
HEF4066B Четверной аналоговый переключатель
NJM4580 Двойной ОУ
NJM2122 Двойной ОУ
CS4272/1 24-битный стерео аудио кодек
GD25Q40CTEG Двойная/четверная последовательная флеш-память (если микропрограмма хранится здесь вместо процессора, возможно, заменить процессор в случае неисправности)
(белый) HL11L1 Оптопара
Дочерняя плата содержит только два ОУ AD8695

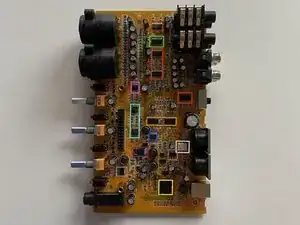

Шаг 2
MOSFET (часть схемы фантомного питания 48V)
(коричневый) GH15B Регулятор напряжения 3,3V
(серый) TPS73201 LDO регулятор напряжения
XMOS 8U6C5 USB микроконтроллер (ЦП данного устройства. Является интерфейсом между аудиосхемой и ПК)
