Замена тактильных переключателей LINE6 HELIX FLOOR

Первый шаг - разобрать процессор гитары. Для этого необходимо удалить винты с боковой и нижней стороны устройства.

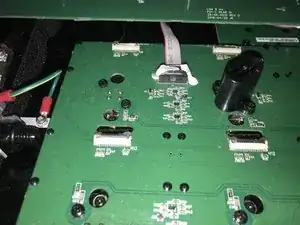

Открутите печатную плату, которую можно увидеть на фотографиях. Затем используйте нож, чтобы удалить клей, скрепляющий разъемы. Будьте крайне осторожны, так как это может повредить ваше устройство. Не забудьте открутить заземляющий кабель.

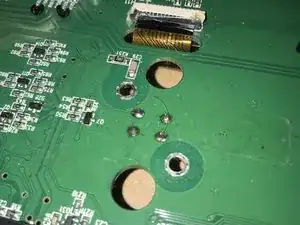

Старые тактильные переключатели необходимо удалить. Это можно сделать, отрезав их выводы с помощью обрезных пассатижей. После удаления старого переключателя необходимо удалить старые выводы. Поднесите паяльник к выводу и используйте пинцет, чтобы извлечь вывод из отверстия.

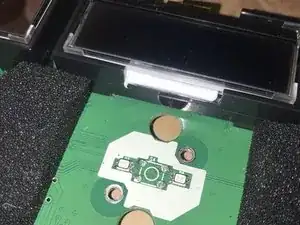

Используйте паяльник и оплетку для удаления остатков припоя из отверстий. Затем вставьте новый тактильный переключатель и припаивайте его выводы к печатной плате.

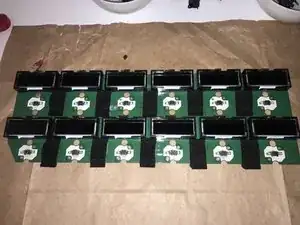

После пайки переключателей на место устройство необходимо снова собрать. Для этого вам нужно прикрутить печатную плату с переключателями обратно к устройству. Затем подключите плоские кабели к разъемам и используйте термоклей, чтобы зафиксировать их на месте. Затем установите боковую и заднюю части обратно на устройство и добавьте оставшиеся винты.
