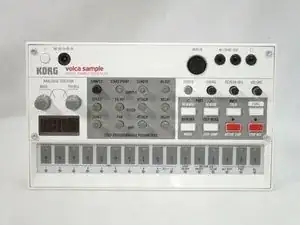

Недорогой ремонт потенциометров аналогового изолятора Korg Volca Sample (секция фильтра)
Аналоговые изоляторы на Korg Volca Sample очень хрупкие, они могут легко сломаться.
Необходимая деталь — это 5-контактный потенциометр ALPS, который невозможно найти и купить, или он продается по очень высоким ценам (для простого потенциометра).
В этом руководстве я покажу DIY-решение для ремонта ваших фильтровых потенциометров на устройстве.
Шаг 1
Сервисная документация VS недоступна, но известно, что два фильтровых потенциометра — это 10K потенциометры ALPS
Ищите в интернете руководство по обслуживанию KORG EM-1, который использует такой же тип потенциометра для регулировки громкости

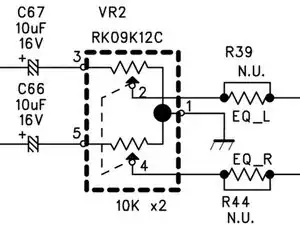

Потенциометр — это VR2, потенциометр ALPS RK09K12C с 5 контактами

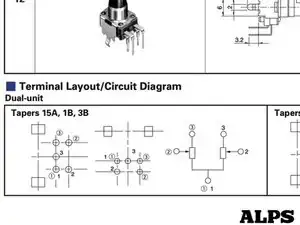

Изучая старые технические документы ALPS, вы сможете найти спецификации и схему для этого потенциометра
Смотря на схему и схему EM-1, мы видим общий земляной контакт (контакт 1) и оставшиеся соединения, которые образуют двойной смахивающий элемент
Шаг 2
Вам понадобится простой стерео потенциометр 10K с 6 контактами
ALPS — это 103B, который является линейным. Я использовал логарифмический, который работает, тем не менее (он будет иметь другую кривую по сравнению с линейным)
Вам нужно связать два контакта 1-1' вместе, чтобы получить общий земляной контакт

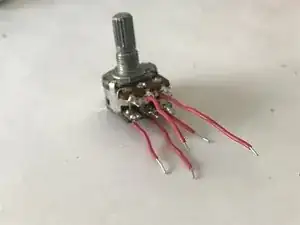

Следующий шаг — припаять 5 проводов к контактам (только один нужен для общего земляного контакта)
Шаг 3

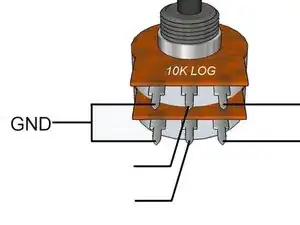

Вы должны следовать схеме, изображенной на картинке
Припаяйте 5 проводов и соберите VS обратно, затем проверьте, работает ли потенциометр
Шаг 4

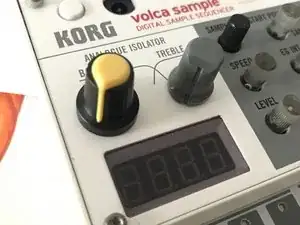

Теперь у вас есть идеально работающая фильтровая секция на вашем volca, наслаждайтесь!
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
