Замена потенциометра Digitech JamMan Stereo
На одном из регуляторов моего Digitech JamMan Stereo упало тяжёлое предмет. Устройство продолжало работать, но уровень лупа стал очень низким, и я больше не мог его регулировать.
Я открыл прибор и проверил мультиметром, что потенциометр, управляемый этим регулятором, не работает. Это выглядело как простая операция по выпаиванию/паянию, поэтому я решил попытаться сделать это сам. Примечание: я — любитель, и мои навыки пайки действительно слабы.
Я связался со службой поддержки Digitech, чтобы уточнить точный номер детали для заказа замены, но они просто прислали мне её — и потенциометр, и ручку — и даже не взяли плату. Очень хорошие люди, отличная служба поддержки.
Шаг 1

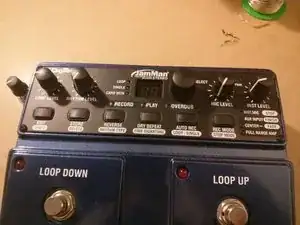

Каждая ручка на устройстве управляет потенциометром внутри. На фото показана треснувшая ручка уровня лупа.

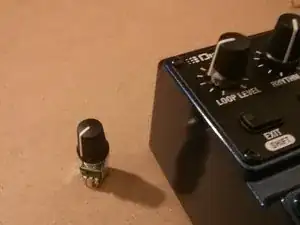

Рядом с устройством находятся новый потенциометр и ручка, которые заменят сломанные.
Шаг 2
Чтобы разделить верхнюю и нижнюю части корпуса, все ручки необходимо снять.

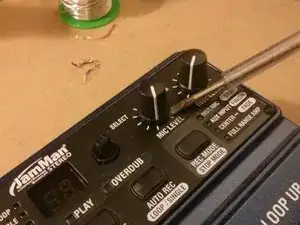

Ручки держатся на натяжении; тяните, чтобы снять их, или используйте маленькую отвёртку как рычаг.
Шаг 3

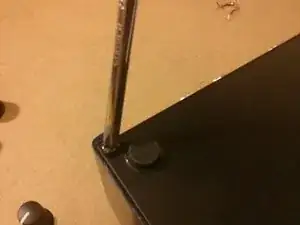

Снимите четыре винта в углах.

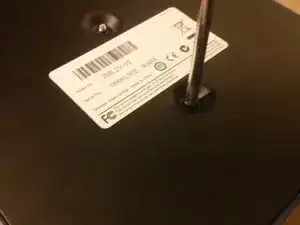

Снимите винт в центре нижней панели.
Шаг 4

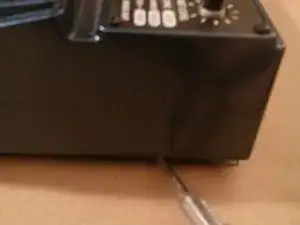

Чтобы разделить части корпуса, используйте маленькую отвёртку как рычаг.
Шаг 5

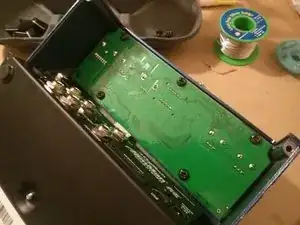

Сдвиньте верхнюю часть корпуса настолько, чтобы получить доступ к пяти винтам, которые нужно будет снять.
Шаг 6

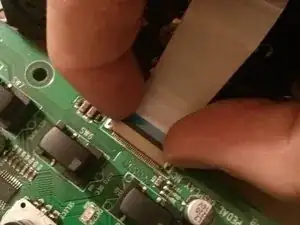

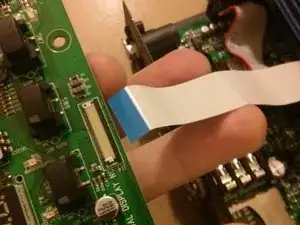

Это хрупкий кабель, который можно повредить при неаккуратном обращении.
Сначала слегка вытяните чёрную пластиковую часть разъёма. Она сдвигается лишь немного, достаточно чтобы ослабить кабель.
Вытяните кабель из разъёма. Чёрная пластмасса не является частью кабеля, она остаётся на плате.
Шаг 7

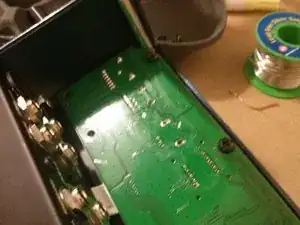

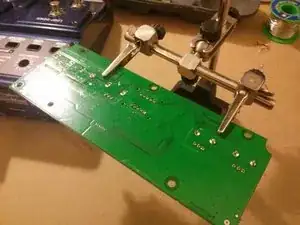

Пора выпаивать. Приспособление для удаления припоя всегда полезно при такой работе.
Будьте внимательны при переворачивании платы, убедитесь, что знаете, с каким потенциометром собираетесь работать. Проверьте дважды, а лучше трижды перед выпаиванием!
Шаг 8

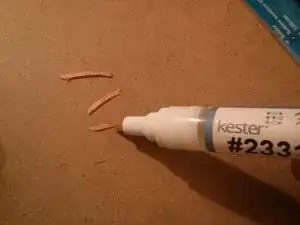

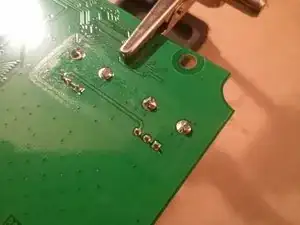

Детали для выпаивания очень маленькие, мне удобнее отрезать небольшой кусочек оплётки для удаления припоя и держать его плоскогубцами.
Нанесите немного флюса на оплётку, чтобы помочь ей впитать припой из контактов.
Шаг 9

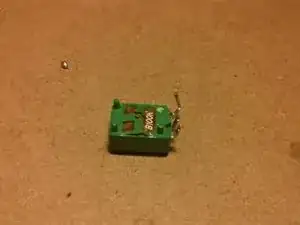

После того как я снял потенциометр, я расколол его, чтобы посмотреть, как именно он был повреждён.
Как упоминалось во введении, это было вызвано падением тяжёлого предмета на ручку.
Шаг 10
Перед сборкой проверьте мультиметром, что все соединения исправны и что между выводами новой детали нет короткого замыкания.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
