Замена LED-освещения DigiTech RP70

Дом

Если LED-освещение сломано или не работает, это руководство поможет вам удалить неисправный компонент для замены.

Шаг 1

Отключите устройство от сетевого адаптера; отключите все, что подключено к входным/выходным разъемам.

Удалите четыре винта Phillips #0 размером 8 мм, расположенные на задней панели.

Шаг 2

Снимите заднюю панель, чтобы получить доступ к материнской плате.

Шаг 3

Удалите два винта Phillips #0 размером 11 мм, расположенные внизу материнской платы.

Шаг 4

Поднимите вогнутый конец материнской платы, противоположный входным/выходным разъемам. Затем потяните от входных/выходных разъемов, чтобы вытащить материнскую плату из корпуса.

Шаг 5

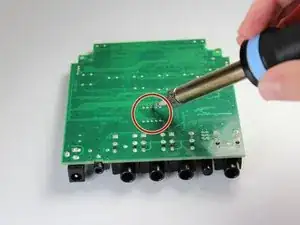

Отпайте с обратной стороны материнской платы, где расположено LED-освещение.

Заключение

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
