Замена USB-порта Komplete Audio 2

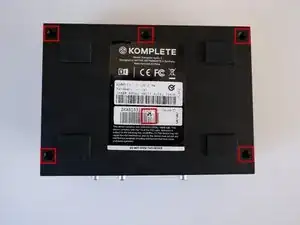

Дно корпуса закреплено шестью винтами. На этом шаге мы их снимем.

Центральный винт скрыт под наклейкой на изделии. Возможно, потребуется проколоть или отодрать наклейку, чтобы получить к нему доступ.

Поместите устройство вверх дном.

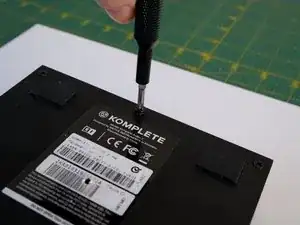

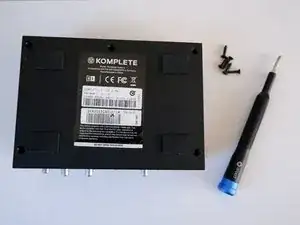

Используйте крестовую отвёртку №1 (Phillips #1), чтобы выкрутить шесть винтов с нижней крышки.

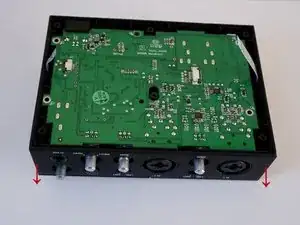

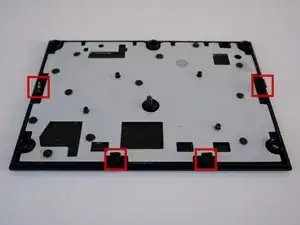

Помимо винтов, нижняя крышка зафиксирована четырьмя пластиковыми защёлками (две спереди и две по бокам).

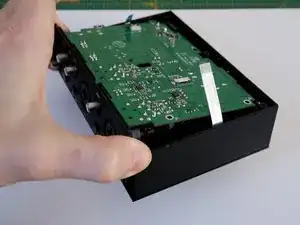

Осторожно подденьте пластиковые защёлки, чтобы освободить нижнюю крышку.

Крышка должна открыться без значительных усилий, если все винты сняты. Если вы чувствуете сопротивление, ещё раз проверьте, снят ли средний винт. Принудительное открытие крышки сломает пластиковые защёлки!

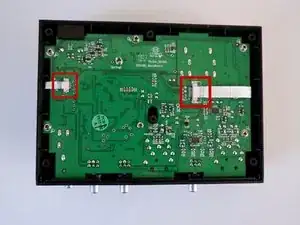

Основная печатная плата имеет два шлейфа, подключённых к ней. На этом шаге мы убедимся, что их можно безопасно отключить.

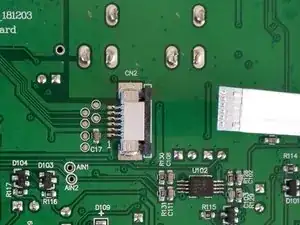

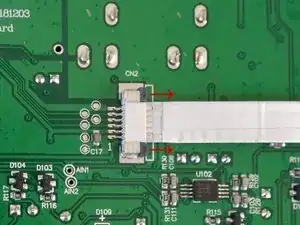

Разблокируйте шлейфы, аккуратно потянув серые фиксирующие язычки разъёмов наружу (как показано на втором изображении).

В более новых моделях (часто MK2) фиксирующие язычки больше не используются; шлейфы просто вставляются без фиксации. Если у вас такая версия, не пытайтесь ничего разблокировать. Перейдите сразу к следующему шагу и аккуратно выньте шлейфы.

Теперь, когда разъёмы подготовлены, мы можем безопасно отключить шлейфы от основной платы.

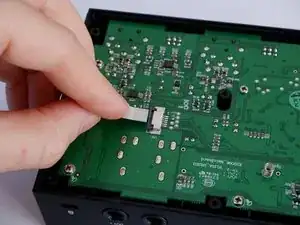

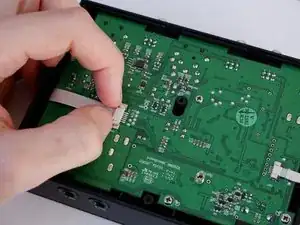

Отключите оба шлейфа, аккуратно вытащив их из разъёмов.

Возможно, придётся слегка покачать шлейфы из стороны в сторону, чтобы ослабить их в гнёздах.

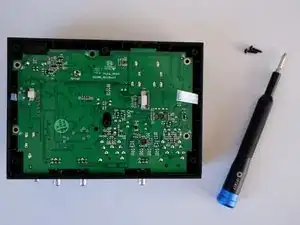

Основная плата закреплена шестью винтами. На этом шаге мы их снимем.

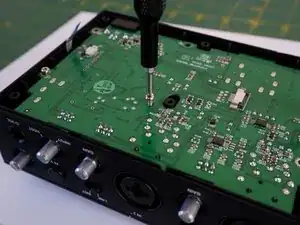

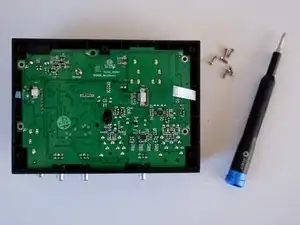

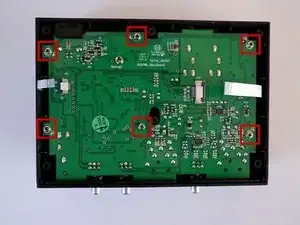

Используйте крестовую отвёртку №0 (Phillips #0), чтобы выкрутить шесть винтов с основной платы.

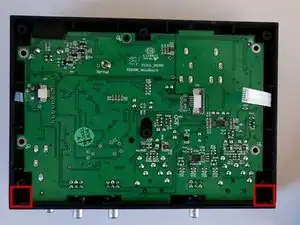

Две винта крепят переднюю панель к корпусу. Они глубоко утоплены внутри корпуса и могут быть не сразу видны.

Используйте крестовую отвёртку №0 (Phillips #0), чтобы выкрутить два винта, как показано на фотографиях.

Сняв винты, переднюю панель теперь можно отщелкнуть от верхней крышки.

Осторожно подденьте боковые стороны передней панели, как указано стрелками на первом изображении.

Потяните переднюю панель вверх, пока она не отделится от верхней крышки.

Этот шаг требует терпения и аккуратности. Действуйте медленно и избегайте применения чрезмерной силы, чтобы не повредить конструкцию.

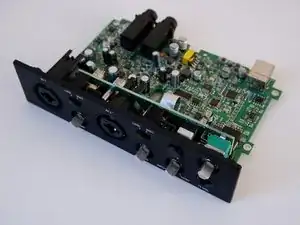

USB-порт оснащён пластиковым защитным кожухом, который только слабо закреплён на основной плате. Он может выпасть при снятии платы. Следите, чтобы он не потерялся!

Чтобы заменить USB-порт, сначала потребуется выпаять существующий.

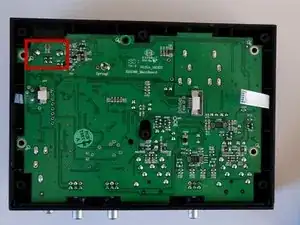

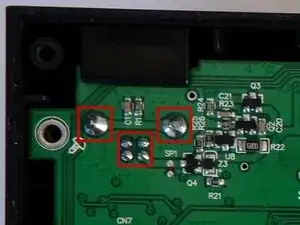

Расположения соответствующих контактов указаны на изображениях 2 и 3.

Если вы новичок в выпаивании, ознакомьтесь с нашим руководством по как паять и выпаивать соединения.

Выпаяйте неисправный USB-порт с основной платы, затем запаяйте на его место заменяющую деталь.
