Замена разъема питания DC DigiTech RP70

Дом

Если разъем питания DC поврежден, данное руководство научит вас, как удалить поврежденный компонент для замены.

Шаг 1

Отключите устройство от сетевого адаптера переменного тока; отключите всё, что подключено к входным/выходным разъемам.

Удалите четыре винта Phillips #0 длиной 8 мм, расположенные на задней панели.

Шаг 2

Снимите заднюю панель, чтобы получить доступ к материнской плате.

Шаг 3

Удалите два винта Phillips #0 длиной 11 мм, расположенные в нижней части материнской платы.

Шаг 4

Поднимите вогнутый край материнской платы, противоположный входным/выходным разъемам. Затем потяните от входных/выходных разъемов, чтобы выдвинуть материнскую плату из корпуса.

Шаг 5

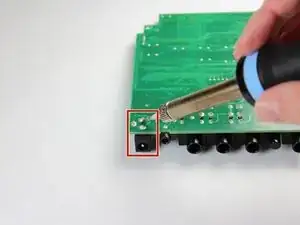

Отпаять заднюю часть материнской платы, где расположен разъем питания.

Заключение

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
