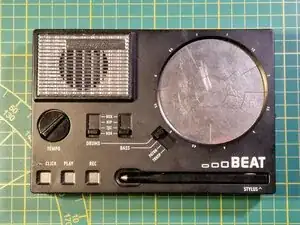

Мод i/o синхронизации Stylophone Beat (Sync-out)
Это руководство объясняет, как модифицировать Stylophone Beat, добавив разъём «Sync-out», полезный для синхронизации метронома секвенсора с другими синтезаторами.
Шаг 1

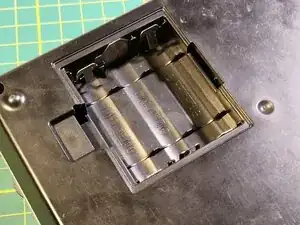

Выключите Stylophone и извлеките батарейки, спрятанные за крышкой на нижней стороне устройства.
Шаг 2

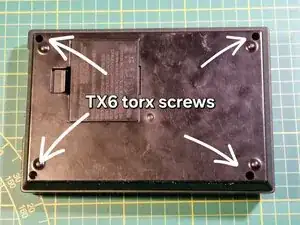

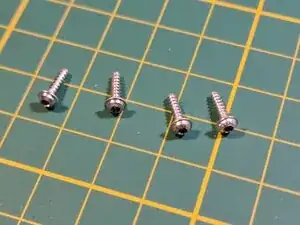

Удалите 4 винта Torx T6, удерживающих корпус устройства. Учтите, что вам понадобится отвертка с длинным стержнем.
Шаг 3

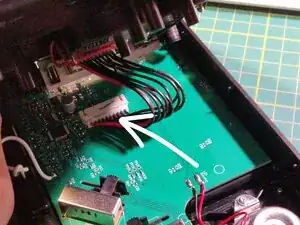

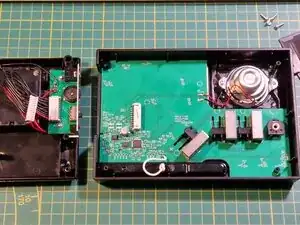

Медленно и осторожно поднимите нижнюю панель и очень аккуратно снимите этот маленький разъём.
При подъёме нижней части корпуса плата может стать подвижной внутри. Линза светодиода и регулятор темпа метронома могут выпасть. За регулятор волноваться не нужно — его можно вставить после сборки устройства.

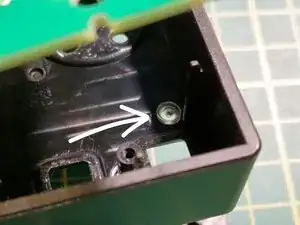

Всегда следите за линзой светодиода метронома — она может отсоединиться и её будет трудно найти! Если она выпадет, вставьте её в место, показанное на третьей фотографии (под платой).
Шаг 4

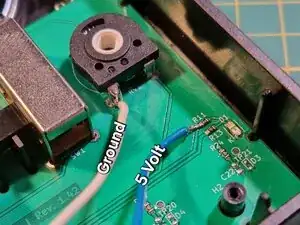

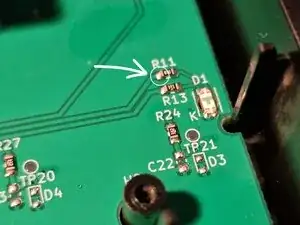

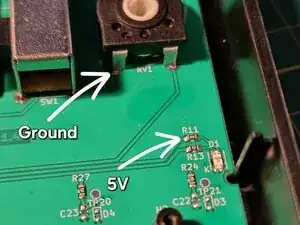

Именно к этим двум точкам вы будете припаивать проводники.
Шаг 5

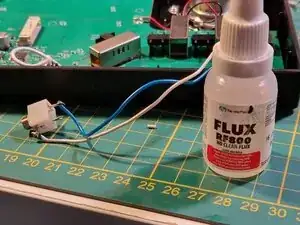

Припаяйте два провода к точкам, показанным ранее. Синий провод будет передавать 5-вольтовый импульс при каждом тике метронома.
Рекомендуется использовать флюс. Компонент «R11» очень маленький.
Шаг 6

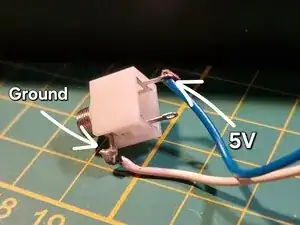

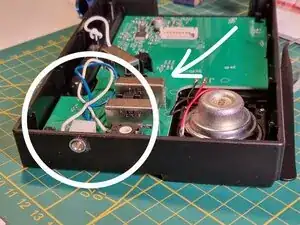

Теперь припаяйте моно/стерео (не имеет значения, какой) аудиоразъём к концам проводов из предыдущего шага.
5V — синий провод — подключается к «tip» разъёма. Земля, белый провод, подключается к «sleeve» разъёма.
Неправильная пайка проводов может повредить другие синтезаторы или секвенсоры, подключенные к нашему новому Sync-out!
Шаг 7

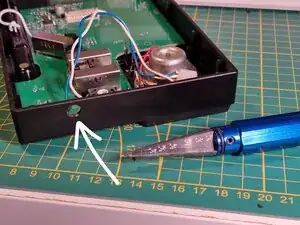

Просверлите небольшое отверстие для нашего разъёма синхронизации. не забудьте использовать сверло подходящего диаметра!

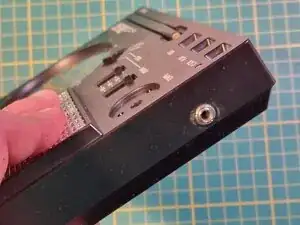

Установите разъём Sync.
Рекомендуется аудиоразъём с гайкой; его можно дополнительно закрепить горячим клеем.

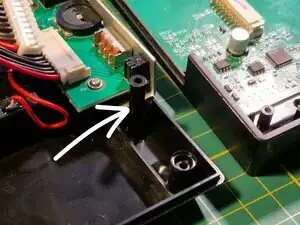

При выборе места для отверстия помните, что внутри, на другой половине корпуса, есть опоры, фиксирующие плату (третья фотография). Сверлите в относительно свободном месте.
Шаг 8
После закрепления разъёма Sync соберите устройство, повторив шаги 1–3 в обратном порядке.

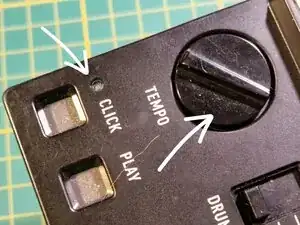

Перед окончательной сборкой не забудьте про линзу светодиода (вторая фотография)
После сборки вы можете снова установить регулятор темпа.
Шаг 9
Теперь ваш Stylophone будет передавать сигнал Sync-out с частотой 2PPQN.
Вы можете заметить, что после модификации при подключённом Sync-out светодиод темпа будет немного тусклее, чем раньше.
Заключение
Ваш Stylophone теперь передаёт сигнал Sync-out с частотой 2PPQN.
Чтобы снова собрать устройство, выполните шаги один — три в обратном порядке.
