Замена ЖК-дисплея Roland TR-505

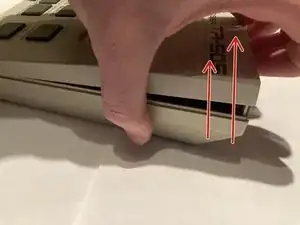

Просто надежно удерживайте крышку и аккуратно поднимите, крышка должна выскочить.

Дополнительный шаг!

Пока крышка снята, стоит почистить под ней, чтобы предотвратить попадание грязи внутрь.

Это руководство применимо как к одному, так и к другому регулятору, так как оба снимаются одинаково.

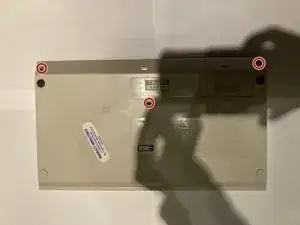

Удалите эти винты Philips PH1

Не все винты одинаковые, убедитесь, что вы держите их в порядке:-)

Аккуратно разделите две половинки

Если они не отделяются, возможно, вам понадобится пластиковый инструмент для поддевания

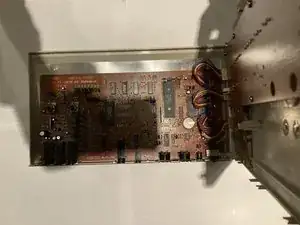

После разделения: с портами к вам откройте устройство, как книгу, слегка приподняв верхнюю панель, убедитесь, что открываете его вправо

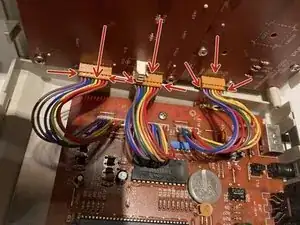

Осторожно отключите соединители от их разъемов, тянув за вкладки, которые выступают из кабеля

Не тяните за сам кабель, так как это может привести к выдергиванию проводов из разъема

С отключенными разъемами вы можете поднять верхнюю половину.

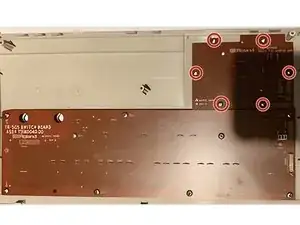

Чтобы извлечь ЖК-дисплей, удалите эти винты PH 1 Philips

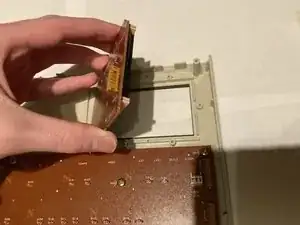

Теперь вы можете аккуратно удалить ЖК-дисплей

Старайтесь не касаться передней поверхности ЖК-дисплея, так как это оставит отпечатки пальцев, которые трудно удалить и могут поцарапать ЖК-дисплей (то же касается пластикового объектива спереди)
