Замена плат переключателей Roland TR-505

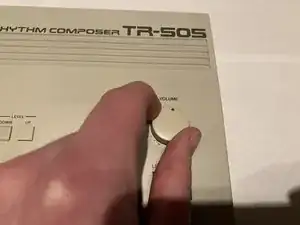

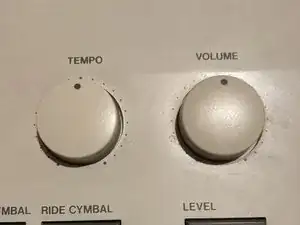

С поворотными ручками перед вами аккуратно поднимите их вверх и отодвиньте от корпуса и вала

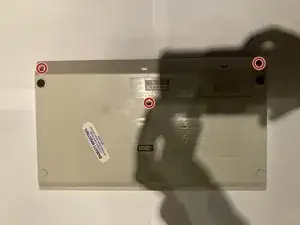

Удалите винт Philips PH1

Не все винты одинаковые, убедитесь, что вы их организовали:-)

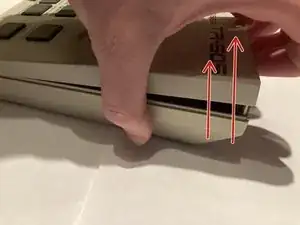

Аккуратно разделите 2 половинки

Если они не разделяются, вам может понадобиться пластиковая лопатка для помощи

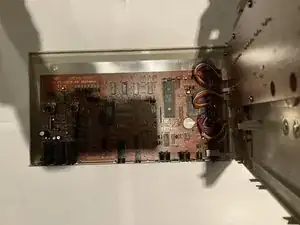

После разделения: с портами, обращёнными к вам, откройте устройство как книгу, немного приподняв верхнюю панель, убедитесь, что открываете его вправо

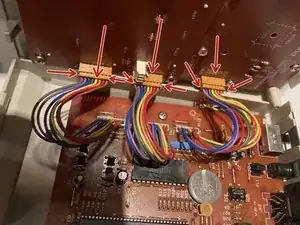

Осторожно отключите разъемы от их разъёмов, тянув за язычки, которые выступают из кабеля

Не тяните за сам кабель, так как вы рискуете вытащить провода из разъемов

С отключенными разъемами вы можете поднять верхнюю половину.

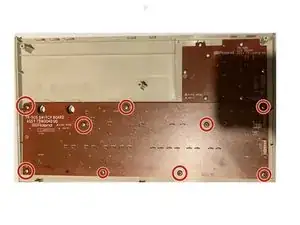

Чтобы снять плату переключателей, удалите эти винты PH1 Philips

Молодцы, Roland, за добавление стрелок, указывающих, где находятся винты на плате переключателей:-)

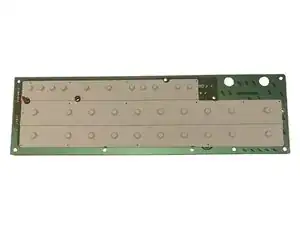

Аккуратно поднимите плату переключателей
