Замена диода IN4007 в портативном усилителе Orange Crush Mini 3-watt

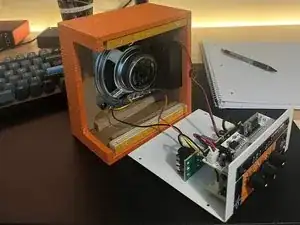

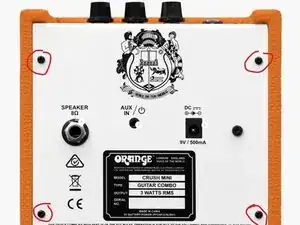

Начните с выкручивания четырёх деревянных винтов на задней панели. Осторожно откройте панель. Провода внутри достаточно длинные, чтобы заднюю панель можно было положить, не отсоединяя ничего.

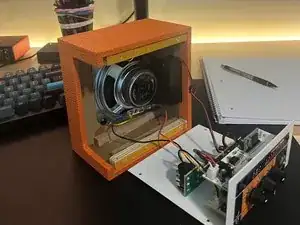

Проверьте динамик, установив мультиметр в режим измерения сопротивления. 4‑дюймовый динамик Voice of the World рассчитан на 8 Ом. У меня получилось 7.4 Ом, что достаточно близко.

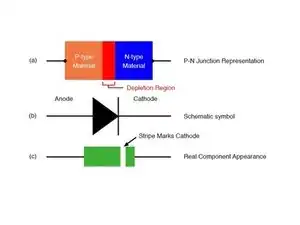

Проверьте диод (D1), расположенный рядом с гнездом бочонка. Диод можно рассматривать как переключатель: «замкнут» при прямом смещении и «разомкнут» при обратном смещении.

Величины при измерении напряжения в цепи диода: (a) прямое смещение. (b) обратное смещение.

При прямом смещении ожидается падение около 0.7В, как у замкнутого переключателя, падающего на 0.7В. В обратном смещении мультиметр должен показывать «OL» (за пределами измерения) или очень высокое сопротивление, как у разомкнутого переключателя. У меня при обратном смещении показало 1.2В, что указывает на неисправный диод. Он также был визуально треснут.

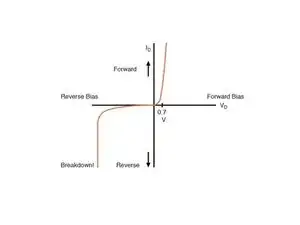

Теория диода; по оси X — напряжение, по оси Y — ток. Отсюда берутся диапазоны «пройден/не пройден» при тестировании диодов.

При осторожной работе нет необходимости отсоединять провода или нарушать работу схемы.

Обязательно выньте батарею — я прикоснулся жалом паяльника к винту заземления, и светодиод на основной плате загорелся!

Выпаяйте D1 любым удобным методом. Я использовал паяльник с долотом и медную оплётку, но также эффективны устройства всасывающего типа.

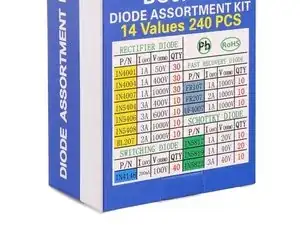

Найдите подходящую замену — диод IN4007. Диоды IN4007 стоят примерно $0.37, но я выбрал набор ассортимента, содержащий разные диоды.

Запаяйте диод обратно. Правильная ориентация удобно обозначена на печатной плате.

Проверьте цепь перед установкой задней крышки. Я протестировал 1/4" гнездо с гитарой и 3.5 мм гнездо с аудиоинтерфейсом.

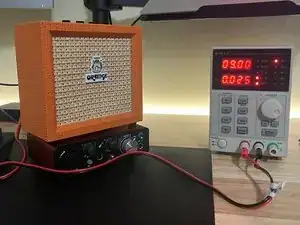

Усилитель потреблял около 0.025A, то есть 25mA при прослушивании музыки через 3.5 мм гнездо.

С подключённой гитарой наблюдалось от 0.025A (без звука) до 0.075A (уровень для репетиций). Для интересующихся — осторожное щипание при полностью выкрученных ручках дало более 0.105A!

Время (часы) = Ёмкость батареи (mAh) / Ток (mA)

Стандартная ёмкость 9В батареи: 565mAh

Средний ток при прослушивании музыки: 25mA

22.6 часа = 565mAh / 24mA

Если использовать Crush Mini как офисную колонку, стоит питать его по проводу, а не от батареи, поскольку батарею придётся менять каждые ~22.6 часа.

Однако большинство недорогих импульсных блоков питания шумные, и этот шум слышен в усилителе. Идеальным был бы регулируемый линейный источник питания. Мне удалось использовать лабораторный импульсный блок с более низким уровнем шума. Это терпимо, но не является постоянным решением.
