Замена тактильного переключателя MIDI-мыши Tech21 NYC

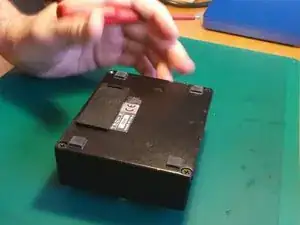

Откройте заднюю часть корпуса, открутив 4 винта обычной крестовой отверткой.

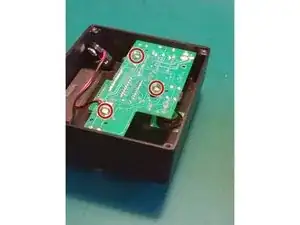

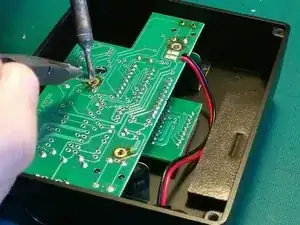

Печатная плата соединена с основным корпусом тремя точками пайки. Они довольно большие и легко отпаиваются с помощью оплетки.

Этот шаг может быть необязательным. Если ваше отпаивание достаточно хорошее, чтобы оставить контакты полностью свободными, вы сможете отпаять переключатель отсюда и снять часть с другой стороны платы вручную.

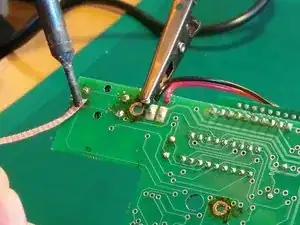

Маленькие контакты, поэтому отпаивать немного сложнее.

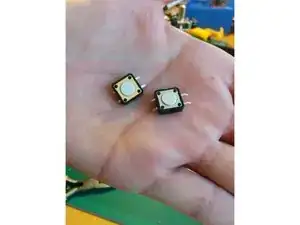

Я написал ребятам из Tech21, чтобы узнать точный номер детали, и они были так добры, что прислали мне две штуки. Спасибо!

Паять компонент очень просто.

Когда замена на месте, это хорошее время подключить адаптер постоянного тока от батареи 9V и проверить, что новый переключатель работает правильно.

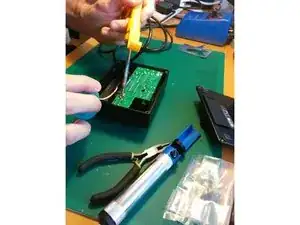

Установите плату на крепежные точки и щедро нанесите припой. Убедитесь, что дисплей подходит и правильно выровнен с корпусом перед пайкой.

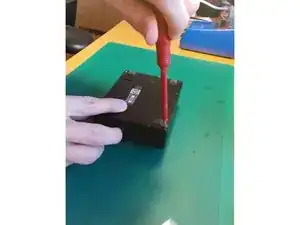

Очевидный последний шаг — снова закрутить четыре винта, удерживающих заднюю часть корпуса.
