Разборка стереофонного усилителя-клавишного комбо Roland KC-300

Выключите и отключите усилитель от сети.

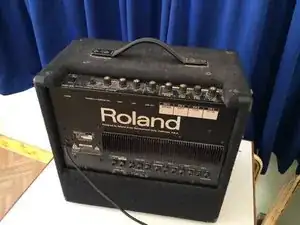

Поставьте усилитель на рабочий стол и разверните его так, чтобы задняя панель была обращена к вам.

Если усилитель недавно использовался, металлические охлаждающие ребра могут быть горячими.

Не пытайтесь откручивать мелкие винты на задней панели, если это не требуется после снятия задней панели с корпуса.

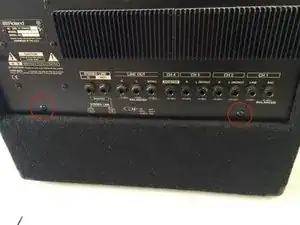

Снимите два винта с крестообразной шлицем Phillips #2 в нижней части задней панели.

Обратите внимание, что эти винты отличаются от остальных, и их следует хранить отдельно.

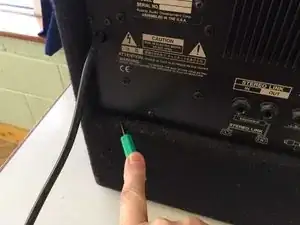

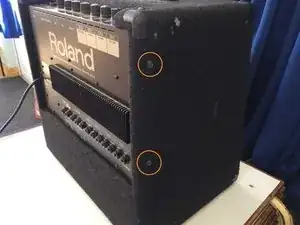

Снимите 2 винта Phillips #3 с левой стороны.

Снимите 2 винта Phillips #3 с правой стороны.

При сборке может потребоваться приподнять заднюю панель, поддев небольшую плоскую отвёртку под нижний край, чтобы попасть в резьбу винта. Если винты вставлять под углом, их будет трудно затянуть и вы рискуете повредить резьбу.

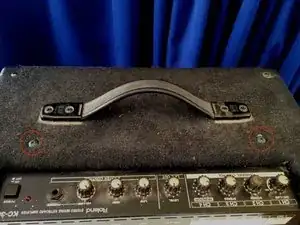

Снимите 2 винта Phillips #3 с верха корпуса между ручкой для переноски и верхней панелью управления.

Теперь можно снять заднюю панель с корпуса; при необходимости аккуратно подденьте её плоской отвёрткой между панелью и деревянным корпусом вдоль верха и/или низа.

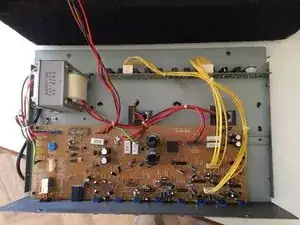

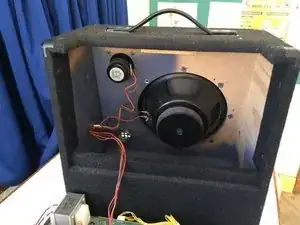

Положите заднюю панель на стол позади корпуса. Теперь у вас есть доступ к электронике и динамикам.

Чтобы снять любую плату разъёмов, сначала отсоедините многоконтактный разъём, разблокировав фиксатор небольшой плоской отвёрткой.

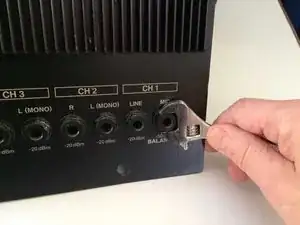

Снимите пластиковые гайки на задней панели с всех гнёзд разъёмов на плате, которую вы собираетесь удалить.

Поднимите плату разъёмов и снимите её с задней панели.

При затяжке пластиковых гаек при сборке держите корпус разъёма, чтобы он не прокручивался и не повредил контакты.
