Если ваш дисплей не включается или работает неправильно, используйте это руководство для замены дисплея на синтезаторе Casio CZ-1000. Дисплей играет важную роль в этом синтезаторе, позволяя сохранять память в картридже RAM, загружать картриджи RAM и менять звук синтезатора. В этом руководстве предоставлены пошаговые инструкции по замене дисплея.

Шаг 1

Используйте отвертку Phillips #1, чтобы удалить одиннадцать винтов 7,5 мм, крепящих заднюю панель.

Шаг 2

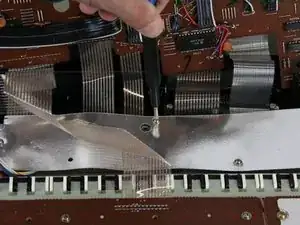

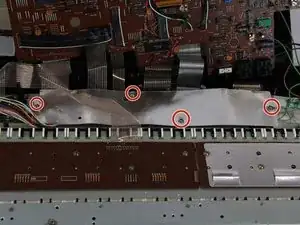

Используя отвертку Phillips #1, снимите все 14 винтов 5,5 мм с двух материнских плат.

Эти винты крепят материнские платы к сборке клавиатуры и регулятору справа.

Шаг 3

Аккуратно перережьте стяжку, расположенную в правом нижнем углу, используя ножницы или кусачки.

Будьте осторожны, чтобы не повредить соседние провода или компоненты.

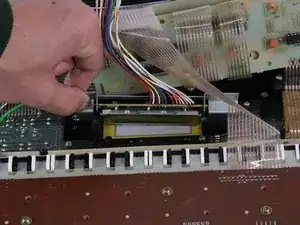

Осторожно достаньте все разъемы из их гнезд.

Это предотвратит зацепление за что-либо или повреждение разъемов при подъеме.

Шаг 4

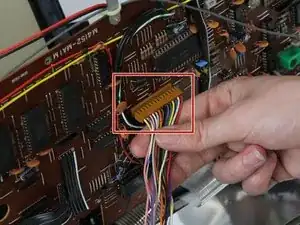

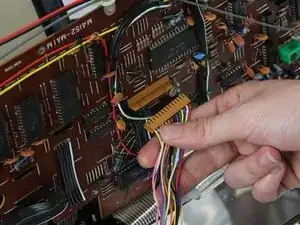

Вытащите оранжевый 24-контактный разъем.

Тяните за оранжевую пластиковую часть, а не за провода. Тянув за провода, вы можете повредить устройство.

Шаг 5

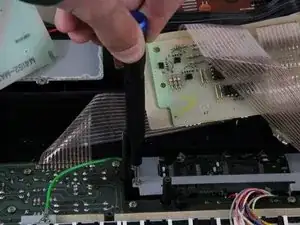

Удалите четыре винта 7,5 мм, удерживающих металлические пластины, с помощью отвертки Phillips #1.

Отложите пластину в сторону на время.

Шаг 6

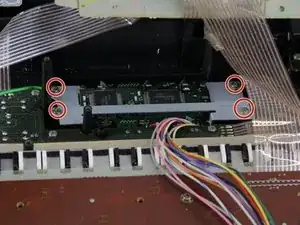

Удалите четыре винта 5,5 мм из углов дисплея с помощью отвертки Phillips #1.

Поднимите сторону дисплея, которая ближе к вам
