Приемник усилителя Yamaha RXE100 без выхода на динамики
Усилитель Yamaha RXE100 с встроенным тюнером, возрастом около 20 лет, имел периодическую проблему с отключением обоих динамиков. Со временем проблема усугубилась, и устройство стало использоваться только с наушниками. Когда динамики включались или выключались, слышался щелчок, то ли реле динамика закрывалось, то ли открывалось. (Не путать с тихим звуком реле питания, которое включается почти мгновенно при нажатии кнопки ожидания/включения)
Предполагается, что сбой возник из-за выхода из строя цепей защиты динамиков. Обходным решением было припаять два провода к выводам реле динамика, а затем проверить, что смещение постоянного тока на клеммах динамиков приемлемо (например, меньше 50 мВ). Если значение превышает примерно 600 мВ, цепи защиты динамиков выполняли свою работу и не были причиной неисправности, поэтому припаянные провода следует удалить, и нужно искать другой способ ремонта.
Шаг 1

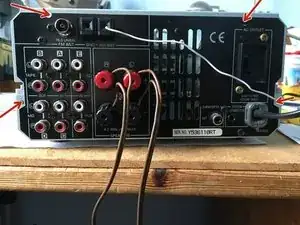

Удалите 4 винта с задней части (показано) и 4 с боку, затем сдвиньте верхнюю крышку назад и вверх для удаления.
Дополнительные подробности о разборке показаны на странице 6 в доступном в сети сервисном руководстве RXE100 (бесплатно)
Шаг 2
Проверьте, что ток холостого хода между отмеченными стрелками контрольными точками (одного цвета) составляет 0,1–15 мВ при включении или 0,25–15 мВ через 1 час для обоих резисторов. В моем случае было 0,9 мВ, что является приемлемым значением.
Дальнейшие детали можно найти на странице 8 в 'Сервисном руководстве RXE100', доступном в бесплатном доступе в интернете.
Шаг 3
Реле динамика — это черный блок с маркировкой DEC DH2TU 24V 3A, расположенный рядом с подключениями динамиков. Это не обязательно, но если вы хотите увидеть это реле, нужно снять верхнюю и боковую платы, отвинтив 2 винта, соединяющие боковую плату с основной платой.
Чтобы получить доступ к припаянным выводам реле, необходимо поднять самую большую печатную плату (PCB). Это делается путем снятия 5 медных винтов с этой платы (заметьте: один скрыт под охлаждающей системой).
Дополнительные детали разборки можно найти на странице 6 в онлайн-сервисном руководстве RXE100. Проверьте, что напряжение катушки реле между зелеными стрелками равно нулю в нерабочем состоянии (24 В в исправном состоянии), убедитесь, что вы не оставили в разъеме для наушников.

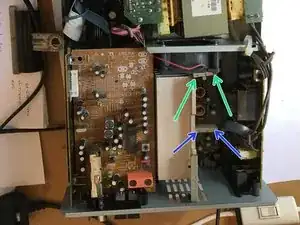

Если у вас 0 В между красными стрелками, это объясняет, почему у вас нет звука из обоих динамиков. Обходное решение здесь, на ваш страх и риск, заключается в том, чтобы припаять провод между зелеными выводами и еще один провод между синими выводами.
Теперь оба динамика должны работать. Вы можете заметить легкий щелчок от динамиков при включении, и динамики не будут отключаться, когда вы подключаете наушники. Но это незначительные проблемы. Возможно, не стоит проводить этот ремонт, если вы используете ценное оборудование, так как такая правка снизит защиту от будущих неисправностей усилителя.
Теперь, когда динамики работают, вы можете проверить смещение
Перевод руководства с ifixit.com
