Разборка задней панели Midiman Oxygen 8
В этом руководстве описывается разборка задней панели клавиатуры Midiman Oxygen 8, что позволит вам получить доступ к остальным внутренним компонентам. Это руководство является предварительным.
Шаг 1

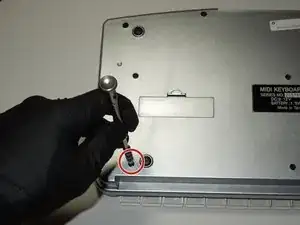

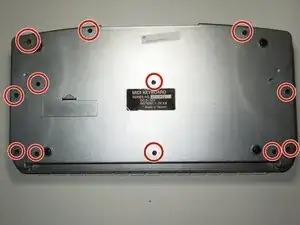

Удалите саморезы M3 с потайной головкой 8 мм.
Несколько винтов находятся в узких, глубоких гнездах; обязательно используйте соответствующую отвертку, чтобы не повредить крышку при снятии.
Удалите все 13 винтов задней панели.
Шаг 2

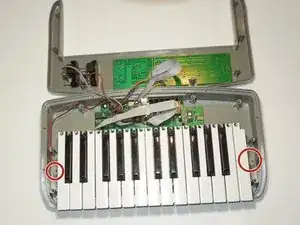

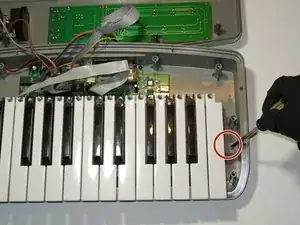

Удалите два выделенных оцинкованных винта M3 10 мм, используя головку J1 из набора инструментов iFixit или аналогичный инструмент.
Шаг 3

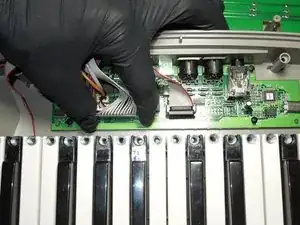

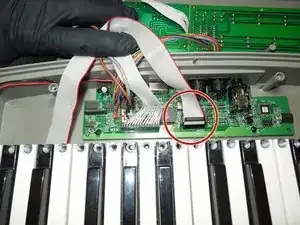

Удаление реберных шлейфов
Перед удалением отметьте, зафиксируйте или сделайте фотографии положения всех разъемов. Обратите особое внимание на сторону, с которой находится красный провод, так как реберные шлейфы являются поляризованными и должны быть правильно установлены. Установка шлейфов в обратном положении может повредить устройство или значительно усложнить процесс устранения неполадок.

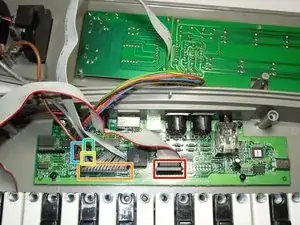

Для отделения задней панели удалите все пять шлейфов, которые соединяют материнскую плату, но не исходят от задней панели; сборка клавиш, схемы ЖК-дисплея, схемы настройки ротора, а также схемы питча и модуляции. Эти шлейфы не требуют инструмента для удаления, просто приложите уверенное вверх давление, чтобы их снять.
Шаг 4
Удалите сборку клавиш с клавиатуры.

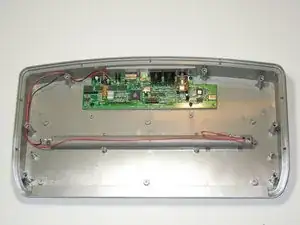

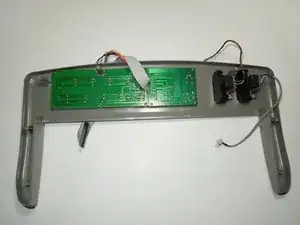

Что осталось, так это задняя панель и сборки верхней панели.
Заключение
Для обратной сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
