Yamaha CLP-645 - Очистка контактных площадок клавиш
Если у вашего пианино Yamaha наблюдается распространённая проблема, когда некоторые клавиши иногда звучат так, будто нажаты с максимальной силой/скоростью, хотя они нажимаются нормально, возможно, между силиконовыми прокладками и контактами печатной платы (PCB) попали пылинки. Это можно исправить, разобрав пианино и очистив все силиконовые прокладки и контакты печатных плат.
Это руководство — просто адаптация следующей подробной видеоинструкции по CLP-645: https://www.youtube.com/watch?v=LbRkqGUm...
Шаг 1
Удалите эти три винта в верхней части задней стороны.
Сдвиньте верхнюю крышку к передней стороне. Она зафиксирована внутри скользящим механизмом.
К верхней крышке подключён кабель. Поднимайте крышку осторожно и отключите кабель.
Шаг 2

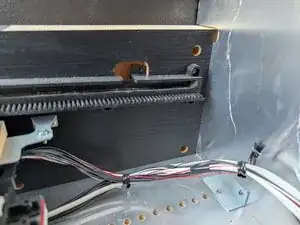

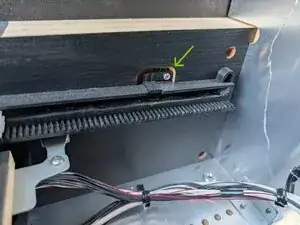

Снимите эту скобу на направляющих крышки.
Используйте новое отверстие на направляющих крышки, чтобы вытащить задние штифты защитной крышки клавиш. Штифты в передней части крышки до этой точки поднять нельзя. Вместо этого слегка наклоните крышку, чтобы вывести их из направляющих спереди (после удаления задних штифтов).
Шаг 3

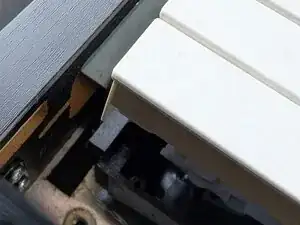

Декоративная крышка клавиш в верхней части клавиатуры должна быть снята.
Удалите винты у металлических креплений.
Два винта слева и справа немного отличаются (металлические винты); шесть винтов в дереве одинаковые.
Шаг 4

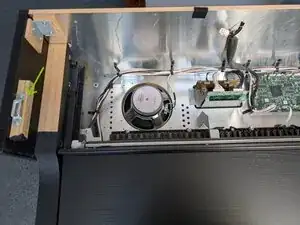

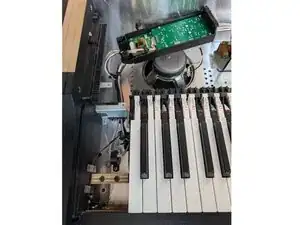

Снимите компьютерные модули слева и справа от клавиатуры. Они закреплены только одним винтом.
Шаг 5

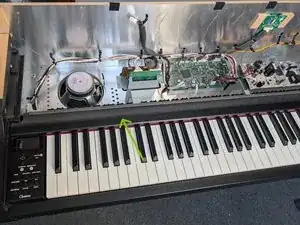

Отключите кабель между блоком клавиатуры и основной печатной платой.

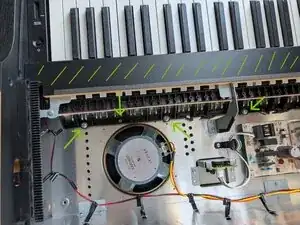

Удалите крупные винты и два маленьких винта на задней стороне клавиатуры.
Клавиатура закреплена в направляющей спереди. Сдвиньте всю сборку клавиатуры немного назад и выведите её вверх.
Шаг 6

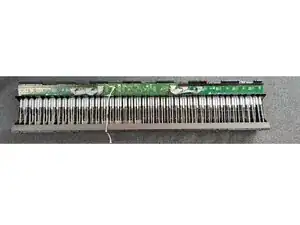

Положите сборку клавиатуры на спину. Теперь все клавиши зажаты, что затрудняет удаление печатных плат с силиконовыми прокладками.

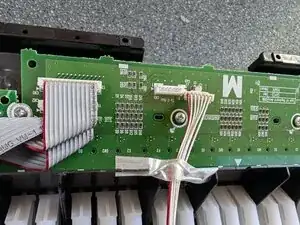

Отключите кабель от средней печатной платы.

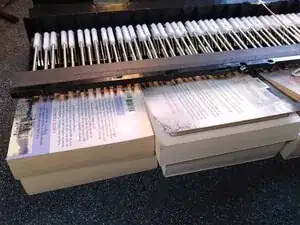

Поднимите металлические рычажки, чтобы расслабить клавиши и силиконовые прокладки. Можно использовать книги, ручку метлы или подобное.
Шаг 7

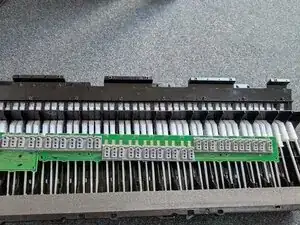

Снимите винты с печатных плат и переверните все три сразу.
Шаг 8
Очистите внутреннюю поверхность силиконовых прокладок контактным спреем, сжатым воздухом или аналогичными средствами. Убедитесь, что не повредили чёрные контактные площадки на силиконовых прокладках.
Установка силиконовых прокладок обратно в сборку клавиатуры проходит хорошо, если все клавиши расслаблены. В противном случае клавиши подымают силиконовые прокладки.

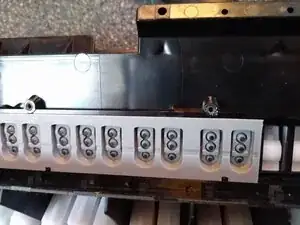

Силиконовые прокладки имеют направляющую с одной стороны, которая входит в чёрный пластик, и маленькие пазы с другой стороны. Пазы соответствуют выступам на пластиковой части.
Силиконовые прокладки на левом И на правом конце отличаются от остальных. Одна из них имеет такой же размер, как остальные, но отличается положением пазов.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
