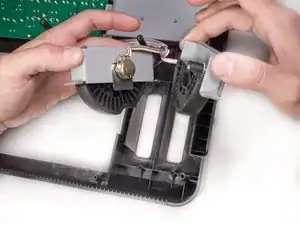

Замена регулятора громкости и датчика изгиения тона на Akai MPK25
Используйте данное руководство, чтобы заменить регулятор громкости и датчик изгиения тона, если один из них сломался, перестал работать или застрял и не двигается.
Шаг 1
Снимите все заглушки селекторных ручек, потянув их вверх.
Шаг 2
Используя пассатижи, снимите шайбы с четырёх угловых селекторных ручек.
Шаг 3
Переверните устройство. Используя отвёртку Phillips №2, удалите четырнадцать чёрных винтов длиной 10,3 мм, которые крепят заднюю панель.
Шаг 4
Осторожно переверните устройство лицевой стороной вверх, удерживая переднюю панель и корпус вместе.
Следите внимательно при выполнении этого шага, чтобы не повредить шлейфы, соединяющие обе стороны.
Шаг 5
Поверните устройство на 180 градусов и аккуратно снимите переднюю панель, слегка подняв её сторону с экраном к себе, а затем выдвинув нижнюю часть из-под клавиш.
Будьте осторожны при выполнении этого шага, чтобы не повредить шлейфовые разъёмы, соединяющие верхнюю часть корпуса с верхней частью передней панели.
Шаг 6
Поверните устройство на 180 градусов так, чтобы плата была ближе к Вам.
Осторожно обращайтесь со шлейфом, соединяющим переднюю панель с корпусом, чтобы не повредить его.

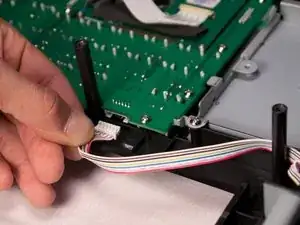

Отсоедините шлейф, соединяющий ручки с материнской платой, аккуратно раскачивая и оттягивая его от платы.
Шаг 7

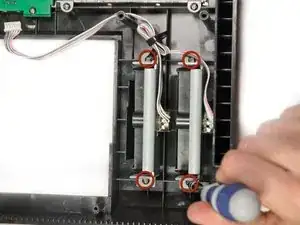

Используя отвёртку Phillips №2, открутите четыре серебристых винта длиной 9,5 мм, которые крепят ручки к передней панели.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
