Замена селекторного регулятора Akai MPK25

Снимите все крышки селекторных регуляторов, потянув их.

С помощью длинногубцев снимите шайбы с четырёх угловых селекторных регуляторов.

Переверните устройство. Отверткой Philips #2 отверните четырнадцать чёрных винтов длиной 10,3 мм, удерживающих заднюю панель.

Осторожно переверните устройство на лицевую сторону, убедившись, что лицевая панель и шасси закреплены вместе.

Будьте внимательны при выполнении предыдущего шага, чтобы не порвать ленточные кабели, соединяющие две половины.

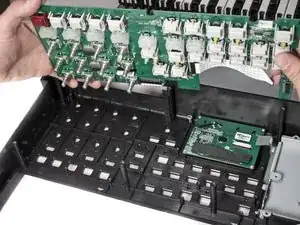

Поверните устройство на 180 градусов и аккуратно снимите лицевую панель, слегка приподняв сторону с экраном к себе, затем сдвинув нижнюю часть из-под клавиш.

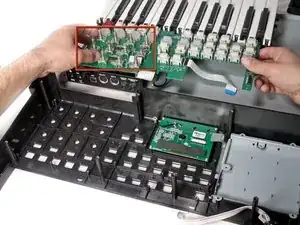

Действуйте осторожно, чтобы не повредить ленточные разъёмы, соединяющие верх шасси с верхом лицевой панели.

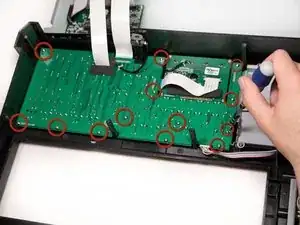

Отвёрткой Phillips #2 отврутите тринадцать серебристых винтов длиной 9,8 мм, фиксирующих материнскую плату к лицевой панели.

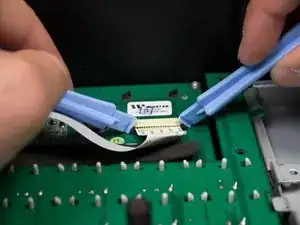

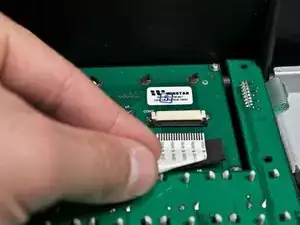

С помощью двух пластиковых лопаток сдвиньте чёрный фиксатор на ZIF-разъёме в вашу сторону. Это отсоединит ленточный кабель, соединяющий материнскую плату с экраном.

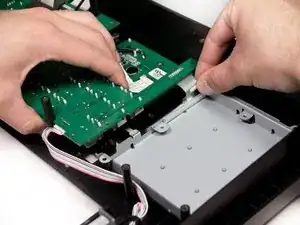

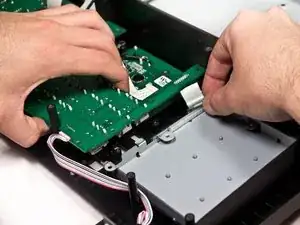

Покачивающими движениями выведите и извлеките ленточный кабель, соединяющий материнскую плату с барабанными площадками.

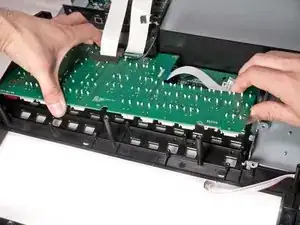

Полностью удалите материнскую плату с лицевой панели и определите сломанный потенциометр.

Переверните материнскую плату так, чтобы потенциометры были обращены вниз, а выводы — вверх. Затем определите, какие выводы соответствуют сломанному потенциометру.

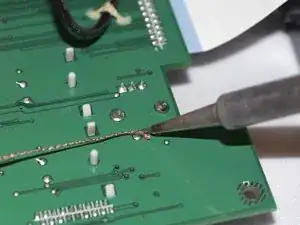

Используйте паяльник с оплеткой для выпайки (или паяльный отсос), чтобы освободить потенциометр от материнской платы.

Добавьте немного припоя с канифолью на выводы, если у вас возникают сложности с тем, чтобы заводской припой втягивался оплеткой.
