Замена переключателя питания Casio CZ-1000

Дом

Casio CZ-1000 включается с помощью переключателя. Если ваш Casio CZ-1000 не включается из-за неисправного или сломанного переключателя питания, следуйте этому руководству, чтобы узнать, как его заменить. Вам потребуется знание использования основных инструментов, таких как паяльник и безворсовая тряпка, а также немного терпения, если вы новичок в пайке.

Шаг 1

Используйте отвертку Phillips #1, чтобы удалить одиннадцать винтов длиной 7,5 мм, крепящих заднюю панель.

Шаг 2

Используя отвертку Phillips #1, удалите все 14 винтов длиной 5,5 мм с двух материнских плат.

Эти винты фиксируют материнские платы к клавиатурному модулю и диску на правой стороне.

Шаг 3

Осторожно перережьте стяжку, расположенную в правом углу, с помощью ножниц или кусачек.

Будьте осторожны, чтобы не повредить рядом расположенные провода или компоненты.

Аккуратно извлеките все разъемы из их гнезд.

Это предотвратит их зацепление за что-либо или повреждение разъемов при подъеме.

Шаг 4

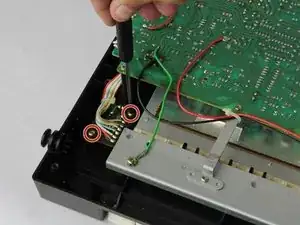

Снимите два винта длиной 5,5 мм, удерживающих переключатель питания на корпусе, с помощью отвертки Phillips #1.

Шаг 5

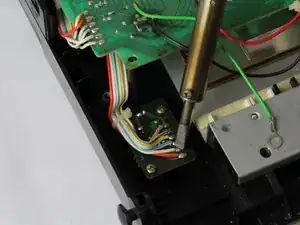

Нагрейте паяльник и используйте оплетку или насос для пайки, чтобы удалить припой с выводов старого переключателя.

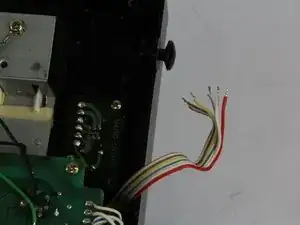

После удаления припоя аккуратно выньте старый переключатель из его места.

Если заменяющий переключатель не имеет заранее прикрепленных проводов, вам нужно будет припаять к нему провода. Если провода есть, выровняйте их с соответствующими отверстиями на печатной плате, где был подключен старый переключатель.

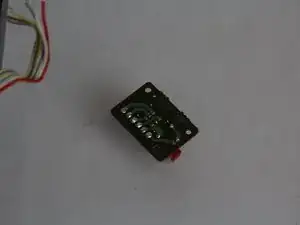

Установите новый переключатель на место, убедившись, что выводы правильно выровнены с площадками на печатной плате. Паяйте выводы надежно, используя достаточно припоя для создания прочного соединения без излишков, которые могут вызвать короткое замыкание.

Заключение

Чтобы собрать устройство обратно, след
