Замена пэдов ударной секции Akai MPK25
Проблемы с пэдом ударной секции для этого устройства встречаются часто. Используйте это руководство для замены неисправного датчика пэда.
Шаг 1
Снимите все крышки ручек селектора, потянув их наружу.
Шаг 2
С помощью тонкогубцев снимите шайбы с четырёх угловых ручек селектора.
Шаг 3
Переверните устройство. Отверткой Philips #2 удалите четырнадцать чёрных винтов длиной 10,3 мм, удерживающих заднюю панель.
Шаг 4
Осторожно переверните устройство на лицевую сторону, при этом удерживая панель передней панели и шасси вместе.
Будьте осторожны при выполнении предыдущего шага, чтобы не порвать ленточные шлейфы, соединяющие обе стороны.
Шаг 5
Поверните устройство на 180 градусов и аккуратно снимите переднюю панель, слегка приподняв со стороны экрана к себе, затем выдвинув нижнюю часть из-под клавиш.
При выполнении предыдущего шага соблюдайте осторожность, чтобы не повредить ленточные разъёмы, которые соединяют верхнюю часть шасси с верхней частью передней панели.
Шаг 6

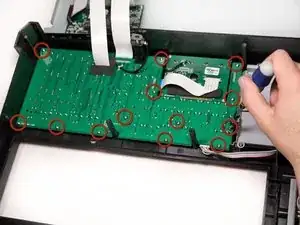

Отверткой Phillips #2 удалите тринадцать серебристых винтов длиной 9,8 мм, крепящих плату к передней панели.
Шаг 7

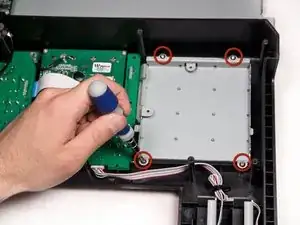

Отверткой Phillips #2 удалите четыре винта длиной 9,8 мм, фиксирующие основание пэда ударной секции.
Шаг 8

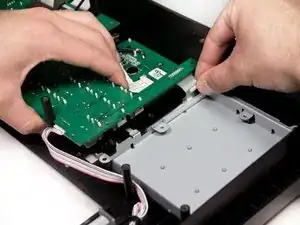

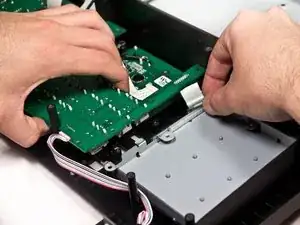

Слегка приподнимите плату вблизи края пэдов и расшевелите коннектор ленточного кабеля пэда, чтобы освободить его.
Шаг 9

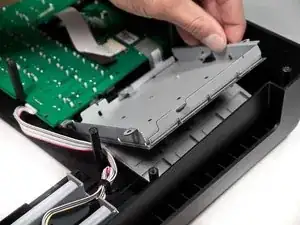

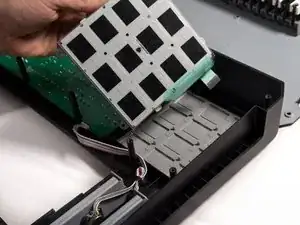

Снимите датчик пэда ударной секции с передней панели.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
