Замена клавиш Midiman Oxygen 8

Удалите самонарезающие винты с головкой Philips M3 длиной 8 мм.

Несколько винтов находятся в узких, глубоких гнёздах; убедитесь, что используете подходящую отвертку для их удаления, чтобы не повредить корпус во время снятия.

Удалите все 13 винтов задней панели.

Удалите два выделенных оцинкованных винта M3 длиной 10 мм с помощью головки J1 из набора инструментов iFixit или аналогичного инструмента.

Снятие шлейфов

Перед тем как снять, отметьте, запишите или сделайте фотографии расположения всех разъёмов. Особенно обратите внимание на сторону, с которой находится красный провод, так как шлейфы являются поляризованными кабелями, которые необходимо правильно установить повторно. Неправильная установка кабелей может повредить устройство или значительно затруднить процесс устранения неполадок.

Чтобы разделить заднюю панель, удалите все пять кабелей, соединяющих материнскую плату, но не исходящих от задней панели: сборка клавиш, цепь ЖК-дисплея, цепь настройки роторного механизма и цепи высоты и модулятора. Ни один из этих кабелей не требует инструментов для снятия, просто приложите усилие, чтобы удалить их.

Удалите сборку клавиш с клавиатуры.

Что остаётся — это задняя панель и сборки верхней панели.

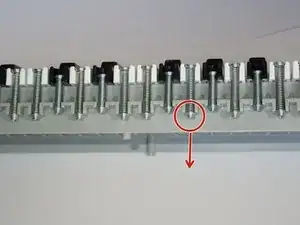

Клавиши удерживаются с помощью натяжной пружины. Удаление этих пружин просто с помощью заостренных пинцетов из набора инструментов iFixit.

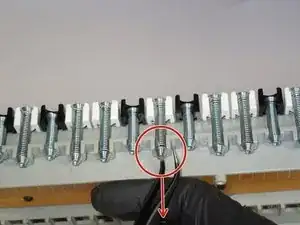

Чтобы удалить, просто вставьте один из концов пинцетов через отверстие в конце пружины.

Нажмите на конец между витками пружины, когда витки начинают уменьшаться в размере к внутренней стороне пружины.

Затем
