Замена ползунка ввода данных Midiman Oxygen 8

Удалите 8 мм самонарезающие машинные винты M3 с крестообразной шлицем.

Некоторые винты находятся в узких, глубоких пазах; убедитесь, что используете подходящую отвертку для их выкручивания, чтобы не повредить крышку при демонтаже.

Снимите все 13 винтов задней панели.

Удалите два обозначенных оцинкованных машинных винта 10 мм M3, используя насадку J1 из набора инструментов iFixit или аналогичный инструмент.

Снятие ленточных кабелей

Перед демонтажем отметьте или сфотографируйте расположение всех разъёмов. Обратите особое внимание на сторону, где находится красный провод, поскольку ленточные кабели имеют полярность и должны быть установлены правильно. Обратная установка кабелей может повредить устройство или значительно затруднить поиск неисправностей.

Для разделения задней панели отсоедините все пять кабелей, которые подключаются к материнской плате, но не исходят от задней панели: блок клавиш, цепь ЖК-дисплея, цепь настройки ротора, цепи высоты тона и модулятора. Для снятия этих кабелей не требуются инструменты — просто приложите плотное вверх направленное усилие.

Снимите блок клавиш с печатной платы клавиатуры.

Останутся сборки задней панели и верхней панели.

Ползунок ввода данных прикреплён к той же плате, что и ЖК-экран на обратной стороне передней панели.

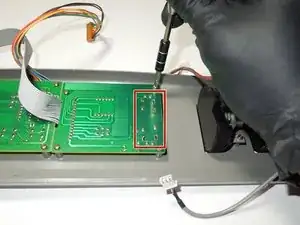

Удалите четыре винта M1.5 x 3.

Это 12 контактов, которые необходимо выпаять, чтобы снять ползунок ввода данных: 4 — электрические и 8 — крепящие корпус.

После выпаивания детали вы сможете извлечь её и установить замену.
