Замена разъёма питания (barrel plug) Casio CZ-1000
Используйте это руководство для замены разъёма питания на синтезаторе Casio CZ-1000. Разъём питания — важный компонент, соединяющий ваше устройство с источником питания. Со временем он может изнашиваться, повреждаться или терять контакт, вызывая проблемы с питанием. Это пошаговое руководство проведёт вас через процесс замены, чтобы синтезатор снова работал нормально. Вам потребуется умение работать с базовыми инструментами, такими как паяльник и безворсовая салфетка, а также терпение, если вы новичок в пайке.
Шаг 1

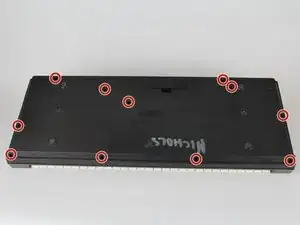

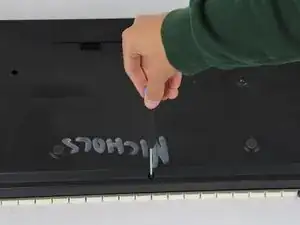

Используйте крестовую отвёртку Phillips №1, чтобы отвинтить одиннадцать винтов длиной 7,5 мм, удерживающих заднюю крышку.
Шаг 2

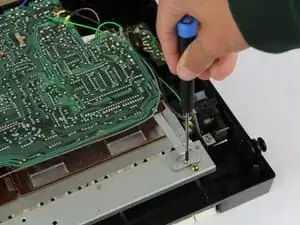

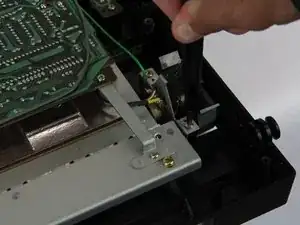

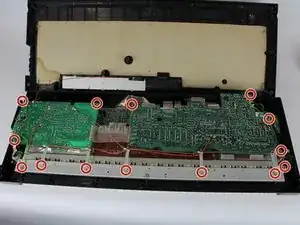

Крестовой отвёрткой Phillips №1 отвинтите все 14 винтов длиной 5,5 мм с двух плат.
Эти винты крепят платы к сборке клавиатуры и к регулятору с правой стороны.
Шаг 3

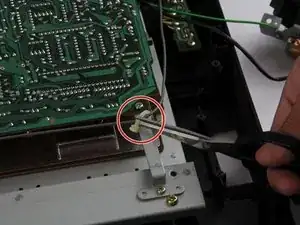

Осторожно перережьте стяжку, расположенную в правом углу, ножницами или бокорезами.
Следите, чтобы не повредить соседние провода или компоненты.

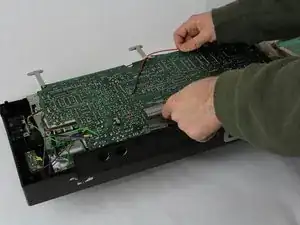

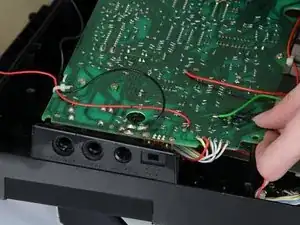

Аккуратно вытяните все штырьковые разъёмы из их гнёзд.
Это предотвратит зацепление или повреждение контактов при подъёме.
Шаг 4

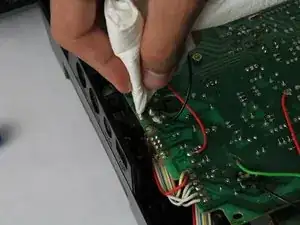

Очистите область вокруг разъёма питания на плате безворсовой салфеткой или бумажным полотенцем, чтобы удалить пыль и мусор.
Это обеспечит чистую рабочую поверхность и лучшую видимость паяных соединений.
Шаг 5

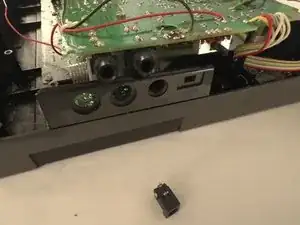

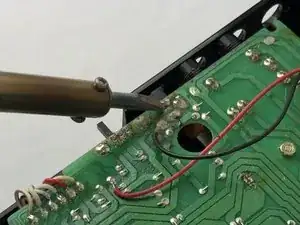

Приложите паяльник к паяному соединению на несколько секунд, чтобы расплавить припой, затем аккуратно вытяните разъём питания, пока припой остаётся жидким.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
