Замена ЖК-экрана Midiman Oxygen 8

Удалите самонарезающие винты 8 мм M3 с крестообразной головкой.

Некоторые винты находятся в узких глубоких гнёздах; используйте подходящую отвёртку, чтобы не повредить крышку при снятии.

Удалите все 13 винтов задней панели.

Удалите два выделенных оцинкованных винта 10 мм M3, используя биту J1 из набора инструментов iFixit или аналогичный инструмент.

Снятие лентовых кабелей

Перед снятием отметьте или сфотографируйте расположение всех разъёмов. Обратите особое внимание на сторону, где находится красный провод, поскольку лентовые кабели полярны и должны быть установлены правильно. Установка кабелей в обратном направлении может повредить устройство или существенно затруднить дальнейшую диагностику.

Чтобы отделить заднюю панель, отсоедините все пять кабелей, подключённых к плате, но не идущих от задней панели: сборку клавиш, плату ЖК-дисплея, схему регулировки ротора, а также схемы питча и модулятора. Для снятия этих кабелей инструменты не требуются — приложите упорное усилие вверх, чтобы извлечь их.

Снимите блок клавиш с клавиатурной платы.

Остаются сборки задней и верхней панелей.

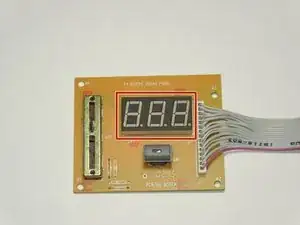

ЖК-экран прикреплён к той же плате, что и ползунок данных на обратной стороне передней панели.

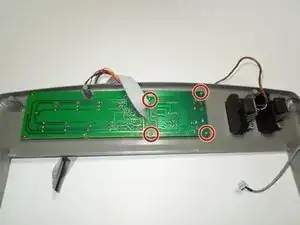

Удалите четыре винта M1.5 x 3.

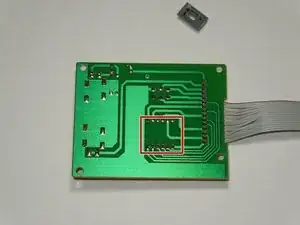

Для снятия ЖК-экрана необходимо выпаять 12 контактов.

После выпаивания контактов ЖК-экран можно снять и заменить на новый.
