Замена разъема питания Midiman Oxygen 8

Удалите самонарезающие винты 8 мм M3 с крестообразной головкой.

Некоторые винты находятся в узких глубоких гнездах; обязательно используйте подходящую отвертку, чтобы не повредить крышку при демонтаже.

Снимите все 13 винтов задней панели.

Удалите два выделенных оцинкованных винта 10 мм M3 с помощью насадки J1 из набора инструментов iFixit или аналогичного инструмента.

Снятие ленточных кабелей

Перед демонтажем отметьте или сфотографируйте положение всех разъемов. Обратите внимание на сторону, где находится красный провод, так как ленточные кабели полярны и их необходимо установить обратно в правильной ориентации. Установка кабелей в обратном порядке может повредить устройство или значительно затруднить диагностику.

Чтобы отделить заднюю панель, отсоедините все пять кабелей, подключенных к материнской плате, но не идущих от задней панели: сборку клавиш, плату ЖК-дисплея, цепь настройки ротора и цепи питча и модулятора. Для снятия этих кабелей инструменты не требуются — приложите упорное вверх направленное усилие, чтобы вынуть их.

Снимите блок клавиш с клавиатуры.

Останутся задняя и верхняя сборки панелей.

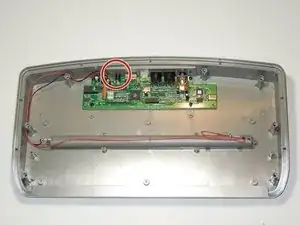

Разъем питания припаян к материнской плате и прикручен к задней панели.

Провод батареи должен быть отсоединен и удален с материнской платы до того, как разъем будет освобожден от задней панели.

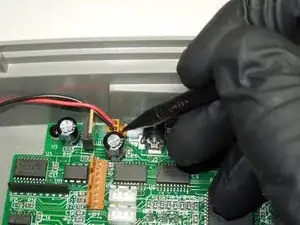

Используя заостренный конец черного лопатки, нажмите в зазор между разъемом и прижимной скобой в гнезде, затем осторожно потяните провода вилки, чтобы вынуть её из разъема.

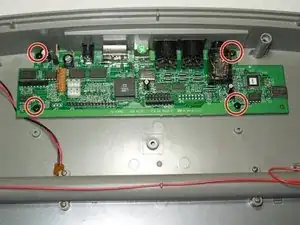

Необходимо удалить 4 винта M1.5 x 3, чтобы отделить материнскую плату от задней панели.

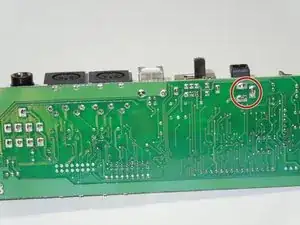

Существует 3 точки пайки, которые соединяют разъем питания с материнской платой: 2 электрических и 1 для крепления корпуса.

Разпаяйте три соединения, чтобы удалить старый разъем питания.

Припаяйте новый разъем питания, чтобы завершить замену.
