Замена клавиш пиано на Casio CZ-1000

Дом

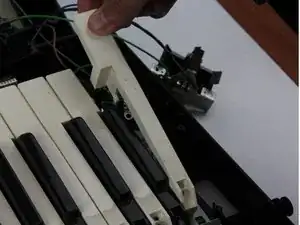

Данное руководство предназначено для замены поврежденной или сломанной клавиши пиано на синтезаторе Casio CZ-1000. Сломанная клавиша может вызывать люфт или отсутствие отклика.

Шаг 1

Используйте отвертку Philips #1 для снятия одиннадцати винтов длиной 7.5 мм, крепящих заднюю крышку.

Шаг 2

С помощью отвертки Philips #1 снимите все 14 винтов длиной 5.5 мм с двух материнских плат.

Эти винты крепят материнские платы к клавиатурному блоку и ручке на правой стороне.

Шаг 3

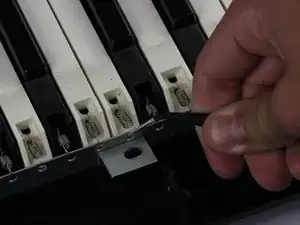

Аккуратно перерезать пластиковый фиксатор, расположенный в правом углу, с помощью ножниц или бокорезов.

Убедитесь, что не повредите близлежащие провода или компоненты.

Осторожно извлеките все соединители из их разъемов.

Это предотвратит зацепление за что-либо или повреждение разъемов во время подъема.

Шаг 4

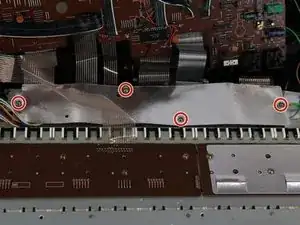

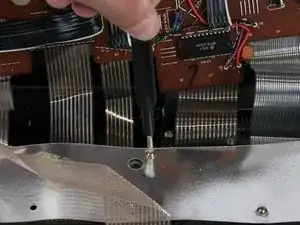

Снимите четыре винта длиной 7.5 мм с помощью отвертки Philips #1.

Поднимите прямоугольную печатную плату, чтобы получить доступ к нижней части клавиатуры.

Шаг 5

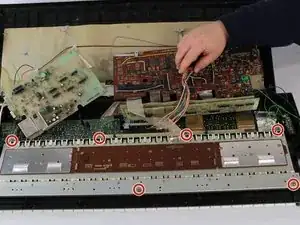

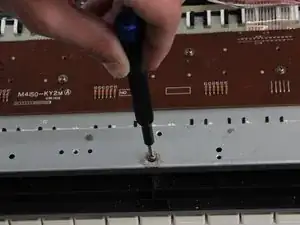

Снимите шесть винтов длиной 7.5 мм с помощью отвертки Philips #1.

Шаг 6

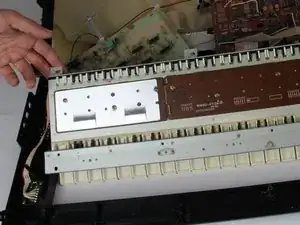

Захватите клавиатурный блок за боковую часть, показанную на изображении.

Поднимите клавиатурный блок и вытащите его из черного корпуса.

Шаг 7
