Разбор G&G BlowBack RK-47 Airsoft

Перед разборкой дважды производите холостой выстрел из AEG в полуавтоматическом режиме, затем отключите батарею.

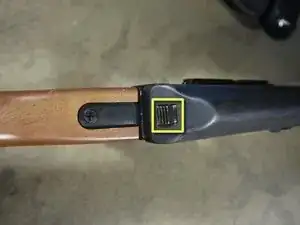

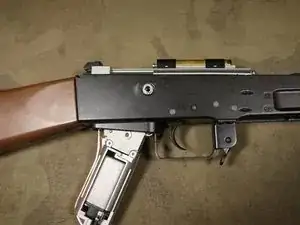

Первый шаг разборки — снять крышку затвора, нажав на кнопку в задней части оружия.

Теперь снимите крышку затвора сзади.

Следующий шаг можно выполнять в любое время.

Начните с удаления затвора, сняв C-образную скобу, показанную ниже.

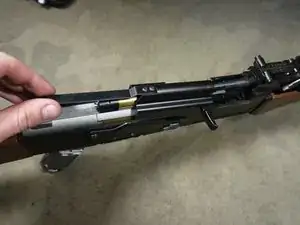

Теперь удалите затвор, сдвинув его назад и затем вытащив.

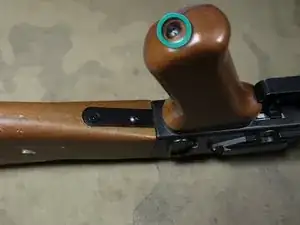

Начните с удаления винта Phillips в самом низу рукоятки.

Теперь снимите пистолетную рукоятку, потянув её вниз после удаления винта.

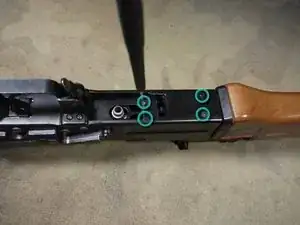

Теперь удалите четыре винта с шестигранной головкой 2 мм, находящиеся внизу корпуса.

Теперь передняя часть корпуса может сдвинуться вперед и отсоединиться от другой половины.

Этот шаг не является обязательным для тех, кто пытается получить доступ к редуктору.

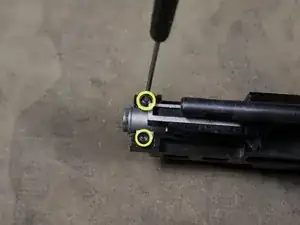

Чтобы удалить хоп-ап и внутренний ствол, снимите показанные винты.

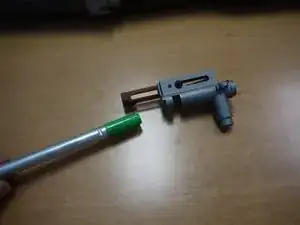

Сняв хоп-ап и внутренний ствол, вы можете отделить хоп-ап от ствола. Сначала установите хоп-ап на минимальное значение. Теперь удалите пластиковую зажимную деталь.

Снимите хоп-ап, чтобы открыть зеленую резиновую прокладку, называемую букингом.

Внимание: не теряйте хоп-ап нуб. Это очень маленький цилиндрический элемент, который крепится к рычагу хоп-апа.

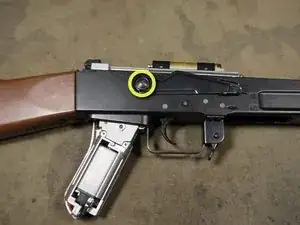

Теперь используйте отвертку с плоским битом, чтобы аккуратно снять крышку с селектора.

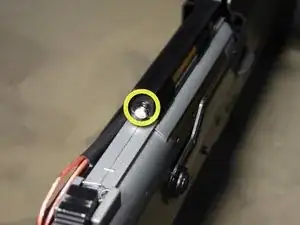

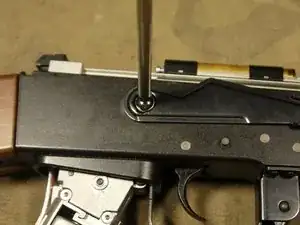

Удалите винт, находящийся прямо под крышкой.

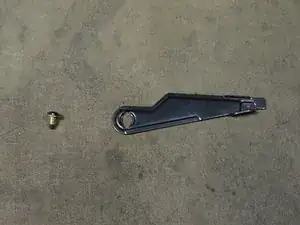

Теперь рычаг селектора можно снять.

Под селектором находится круглая металлическая деталь. Её можно удалить плоскогубцами, и она является последней, удерживающей редуктор на месте. Часто эта деталь снимается вместе с рычагом.

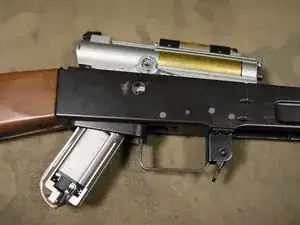

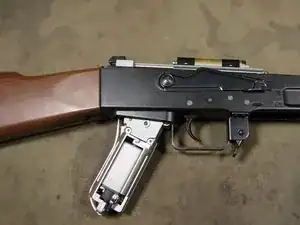

Теперь, осторожно избегая зацепления задней проводки, медленно вытаскивайте редуктор из корпуса.

Лучший способ начать движение редуктора — нажимать снизу вверх.

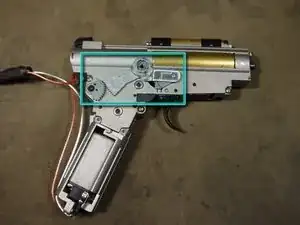

Теперь удалите элементы селектора с правой стороны редуктора.

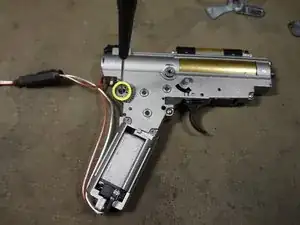

Чтобы снять последнюю деталь слева, удалите винт с шестигранной головкой 2 мм, показанный на изображении.

Теперь переверните редуктор и удалите показанную деталь.

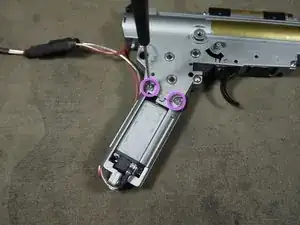

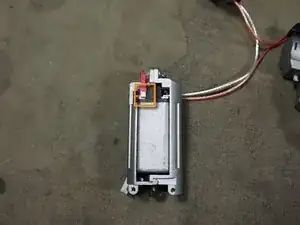

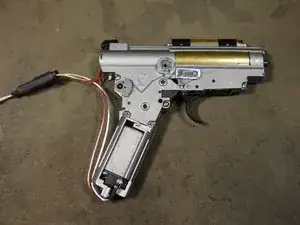

Удалите винты, удерживающие моторный кожух.

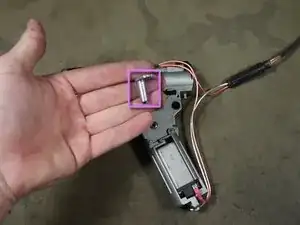

Отсоедините соединители мотора с обеих сторон мотора.

Теперь мотор и кожух можно убрать в сторону.

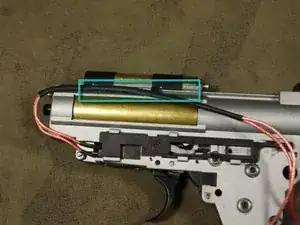

Вытяните провод из указанного места.

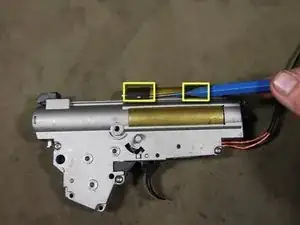

Теперь используйте долото, чтобы удалить две удерживающие полоски, удерживающие цилиндр обратного хода на месте.

После удаления полосок вы можете вынуть цилиндр обратного хода.

Удалите пластиковую деталь за спусковым крючком. Снять её можно ногтями или, в крайних случаях, плоской отверткой.

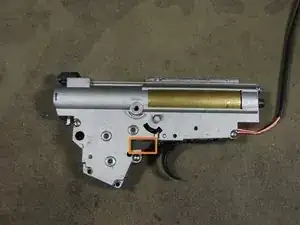

Если вы не произвели холостой выстрел в полуавтоматическом режиме перед разборкой или поршень не сбросился должным образом, вы можете использовать инструмент с зацепкой или плоскогубцы с узким носиком, чтобы освободить показанный предохранитель обратного хода.

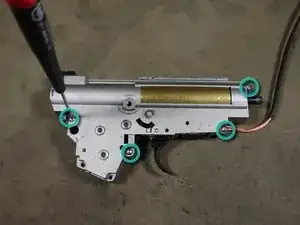

Теперь удалите показанные винты.

Начните вскрывать редуктор с задней стороны. При этом держите поршень и пружину, чтобы предотвратить вылет деталей.

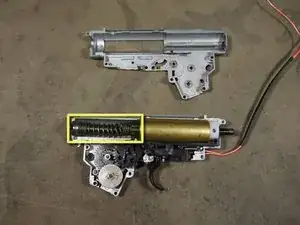

Как только верхняя половина корпуса будет снята, быстро снимите направляющую пружины и пружину, чтобы больше не рисковать вылетом деталей.

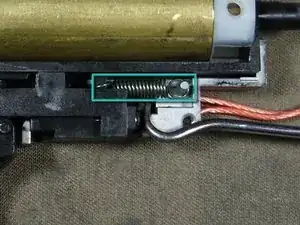

Отсоедините пружину, показанную на стойке корпуса редуктора.

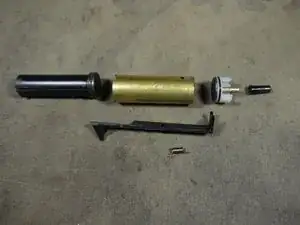

Теперь удалите цилиндр и все прикрепленные к нему детали (показаны на втором изображении), чтобы получить доступ к шестеренкам.

Если вы хотите удалить шестеренки, не теряйте шайбы (маленькие детали, похожие на прокладки), если вы не знаете, как их устанавливать.

Вот руководство по Настройке AEG от G&G Airsoft.

Если у вас нет необходимости снимать спусковой механизм, проще оставить его на месте. Установка его на место может быть затруднительной. Тем не менее, если вам нужно его снять, вы можете просто вытащить его.
