Сборка G&G CM RK47 Airsoft

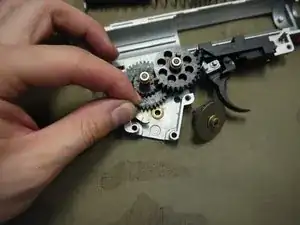

Установите шестерни и узел спускового механизма, убедившись, что все шайбы (шимы) заняли свои исходные положения и что предохранитель от обратного вращения правильно сидит на месте со вставленной пружиной.

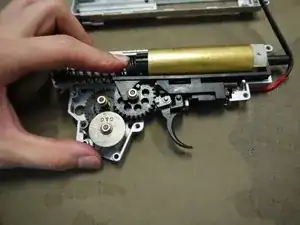

Надвиньте воздушную насадку на головку цилиндра и прикрепите коромысло заслонки (tappet plate) к воздушной насадке. Зацепите пружину коромысла обратно за коромысло и штырь в редукторе. Поместите поршень в цилиндр.

Нажмите на воздушную насадку, чтобы убедиться, что она свободно перемещается и возвращается в исходное положение под действием пружины.

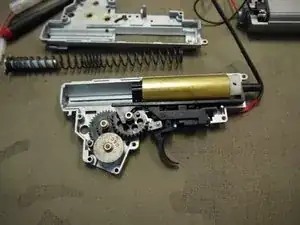

Осторожно установите пружину поршня и направляющую пружины. Убедитесь, что направляющая зафиксирована в пазах редуктора и что поршень правильно сидит на направляющих.

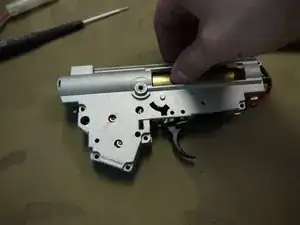

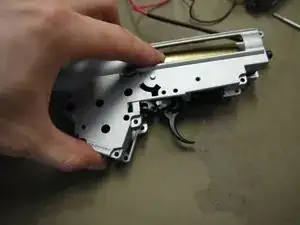

Осторожно совместите и установите правую половину редуктора, удерживая цилиндр прижатым. Снова убедитесь, что все шайбы (шимы) находятся в своих исходных положениях, а шестерни, предохранитель от обратного вращения и спусковой механизм совмещены со своими отверстиями в корпусе при закрывании.

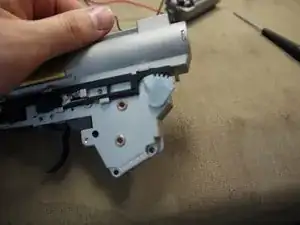

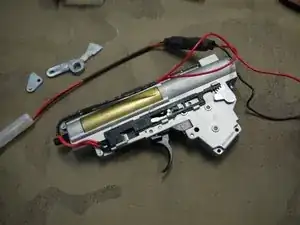

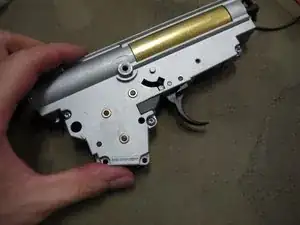

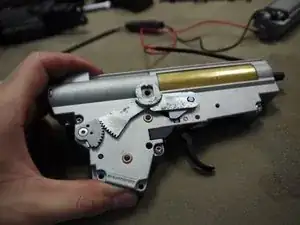

После закрытия редуктора осмотрите его, чтобы убедиться, что все элементы правильно сели и между половинами нет зазора. Установите винты и черную крышку за спусковым крючком.

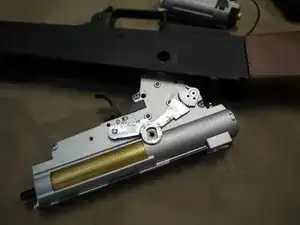

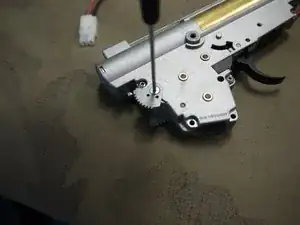

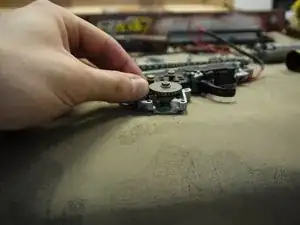

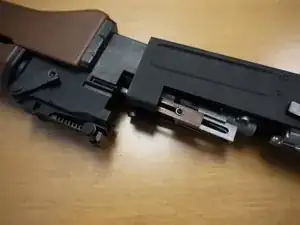

Установите шестерню селектора с левой стороны, убедившись в совмещении зубьев с зубьями на черной пластине селектора. Прикрепите правую шестерню к валу и замените винт, который её фиксирует.

Верните на место правую пластину селектора, правильно совместив зубья. Учтите, что эти детали нужно будет удерживать на месте при установке редуктора обратно в приемник.

Посуньте пластину пружины обратно вдоль верхней части редуктора.

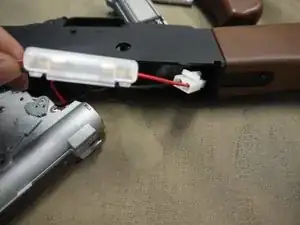

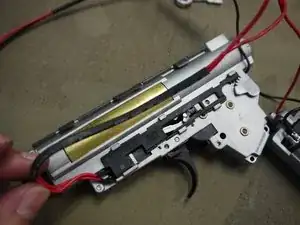

Пропустите провода под выступы на пластине, чтобы зафиксировать их на месте.

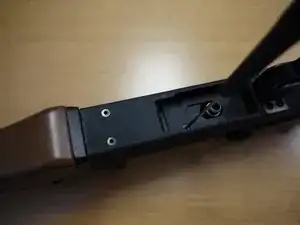

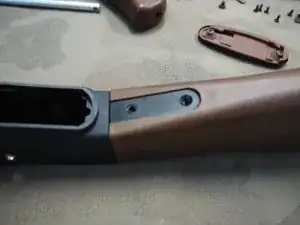

Наденьте приклад обратно на приемник и установите три винта, которые его фиксируют.

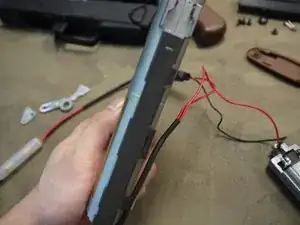

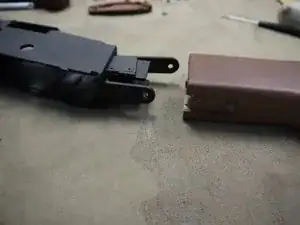

Вставьте редуктор обратно в приемник, начиная с задней проводки. После того как проводка окажется в прикладе, протяните каркас мотора через отверстие для рукояти.

Усадите редуктор в приемник.

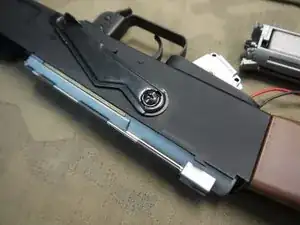

Установите пластину селектора и аккуратно затяните винт.

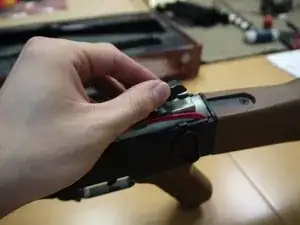

Защелкните круглую крышку рычага селектора на место.

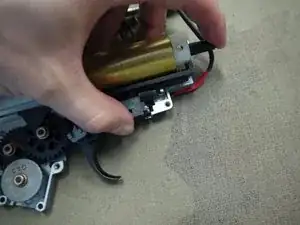

Прикрепите мотор к редуктору и замените два винта, которые его фиксируют.

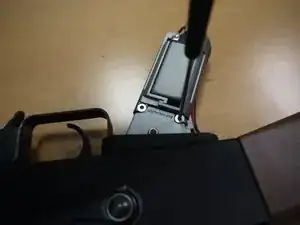

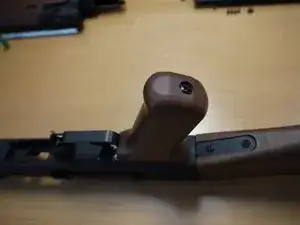

Наденьте пистолетную рукоятку на каркас мотора и установите винт снизу, который её фиксирует.

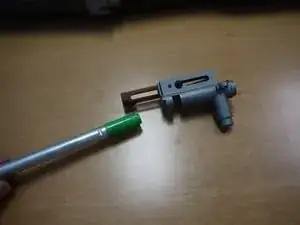

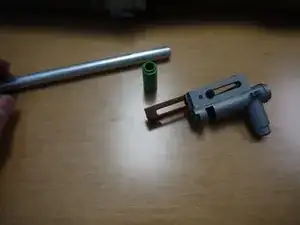

Наденьте уплотнитель хоп-апа (bucking) на внутреннюю стволовую трубу, совмещая тонкий выступ на уплотнителе со пазом на нижней стороне ствола.

Вставьте внутренний ствол в блок хоп-апа и установите пластиковую скобу, которая фиксирует ствол, а также кольцо, надевающееся на переднюю часть блока хоп-апа.

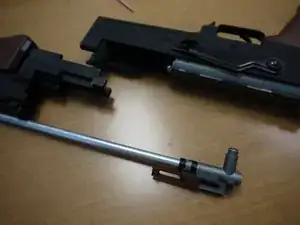

Вставьте внутренний ствол в корпус внешнего ствола. Также поместите маленькую пружину обратно в паз справа, под задним прицелом.

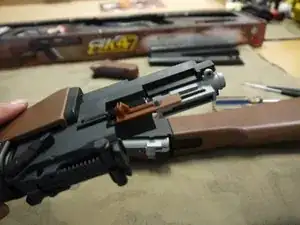

Вставьте весь узел в приемник и установите четыре винта, которые их закрепляют.

Установите обратно два винта, которые держат блок хоп-апа.

Установите пластиковую крышку приемника, убедившись, что выемки совмещены и что металлический стержень совмещён с небольшой пружиной в передней части приемника.

Замените маленький винт, который фиксирует крышку.

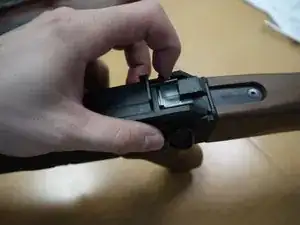

Вставьте кнопку фиксатора верхней крышки в паз редуктора.

Просуньте металлический стержень в фиксатор.

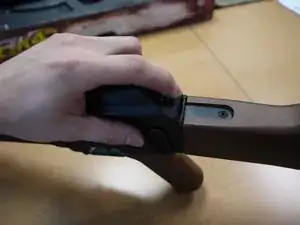

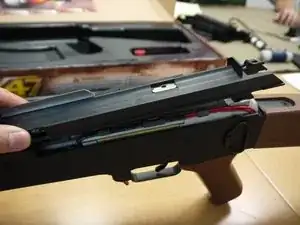

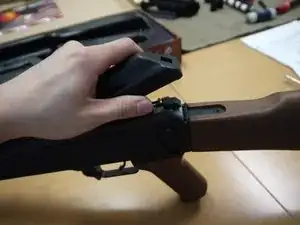

Установите верхнюю крышку.

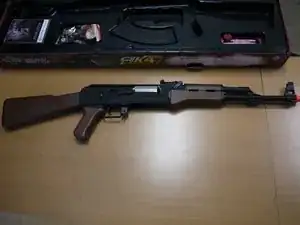

Оружие теперь полностью собрано.
