Замена спускового механизма SG 552-1 Commando
В этом руководстве показаны пошаговые действия по доступу к спуску и его замене в страйкбольном оружии.
Шаг 1
С помощью плоской отвёртки выпрессуйте штифт, удерживающий переднюю рукоять на месте.
Для удаления поверните штифт по часовой стрелке и одновременно протолкните его через отверстие.
Снимите переднюю рукоять.
Шаг 2
С помощью крестообразной отвёртки Phillips #1 выкрутите два винта 8 мм, расположенных над передней рукоятью с обеих сторон корпуса.
Всего должно быть четыре винта.
Шаг 3
Переверните оружие так, чтобы перед вами была его нижняя часть.
С помощью крестообразной отвёртки Phillips #1 выкрутите следующие винты:
Снимите винт 8 мм, расположенный прямо под рычагом взведения.
Снимите ещё один винт 8 мм, расположенный рядом с ранее удалённым винтом.
Шаг 4
Осторожно потяните за носик корпуса и выдвиньте ствол вместе с крышкой.
Шаг 5
Найдите рукоять для захвата.
С помощью крестообразной отвёртки Phillips #0 выкрутите два винта 6 мм в нижней части рукояти.
Сдвиньте крышку и снимите её.
Шаг 6
Выньте мотор из рукояти.
С помощью крестообразной отвёртки Phillips #1 выкрутите два винта 5 мм внутри рукояти.
Шаг 7
Найдите штифт, удерживающий откидной приклад.
С помощью шестигранного ключа или другого небольшого инструмента аккуратно вытолкните штифт.
Шаг 8
С помощью крестообразной отвёртки Phillips #1 выкрутите винт 20 мм позади откидного приклада и над коробкой передач.
Снимите крышку, удерживаемую этим винтом.
Шаг 9
С помощью плоской отвёртки выкрутите два винта 5 мм по обе стороны от предохранителя.
Сдвиньте деталь, удерживаемую этими винтами, и снимите её.
Шаг 10
С помощью небольшого шестигранного ключа аккуратно отверните винты, удерживающие предохранитель с обеих сторон корпуса.
Винты не нужно выкручивать полностью, достаточно немного ослабить их, чтобы можно было снять предохранитель.
Шаг 11
С помощью крестообразной отвёртки Phillips #0 выкрутите два винта 6 мм, которые находились под предохранителем с обеих сторон корпуса.
Осторожно снимите детали, удерживаемые этими винтами.
Шаг 12
Разделите крышку при вынимании коробки передач.
Выньте коробку передач.
Шестерни выпадут при извлечении коробки передач. Будьте осторожны, чтобы не потерять их.
Шаг 13

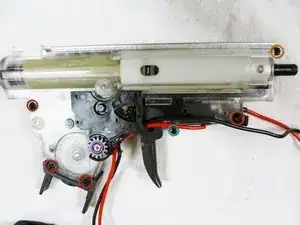

С помощью крестообразной отвёртки Phillips #1 выкрутите следующие винты:
Снимите четыре винта 15 мм.
Снимите один винт 8 мм.
С помощью крестообразной отвёртки Phillips #0 выкрутите следующие винты:
Снимите один винт 14 мм.
Снимите один винт 3 мм.

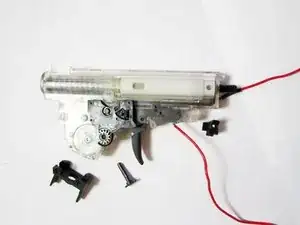

Отсоедините детали, выкрученные с коробки передач.
Шаг 14

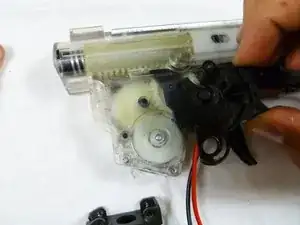

Снимите крышку над спусковым механизмом.
Снимите деталь предохранителя.

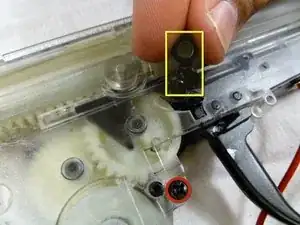

С помощью крестообразной отвёртки Phillips #1 выкрутите винт 18 мм рядом со спуском.
Шаг 15

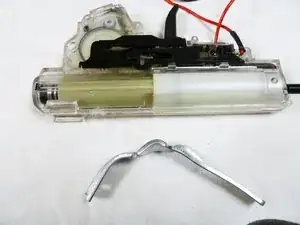

Снимите металлическую деталь.
Снятие этой детали приведёт к её необратимому повреждению.

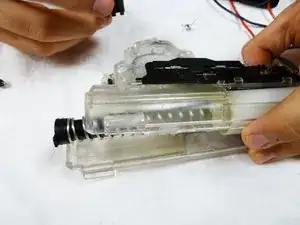

Снимите крышку коробки передач.
Шаг 16

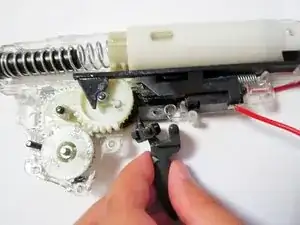

Снимите спусковой механизм с коробки передач.
Заключение
Для обратной сборки выполните эти действия в обратном порядке.
