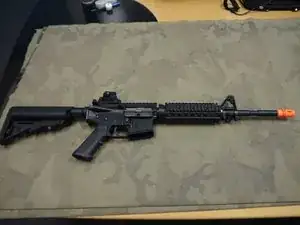

Разборка G&G TR16 R4 Airsoft

Перед разборкой Вашего электропневматического оружия (AEG) настоятельно рекомендуется снять натяжение пружины, чтобы облегчить разборку редуктора.

Обычно это делается выстрелом два раза в полуавтоматическом режиме, но у TopTech AEG есть механизм сброса пружины в виде форы-ассиста. Это более эффективно.

Нажмите на кнопку форы-ассиста, как показано

Этот шаг предназначен для тех, кто хочет снять переднюю систему планок — это не обязательно для следующих шагов, но полезно знать.

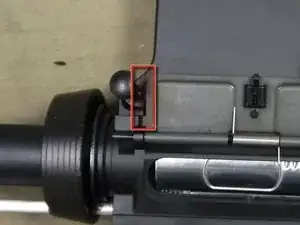

Чтобы снять переднюю систему планок, сперва выкрутите 3 мм шестигранный винт на верхней части планки.

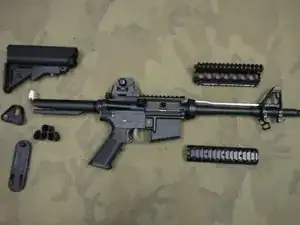

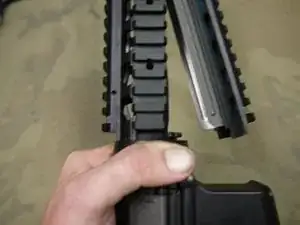

Далее оттяните Delta-Ring, как показано на третьем изображении. Снимите нижнюю часть планки первой, затем верхнюю часть.

Сперва снимите резиновую накладку приклада, зажав защёлки по обеим сторонам приклада.

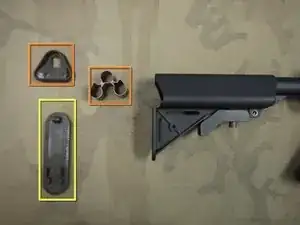

Снимите крепление батареи и торцевую крышку приклада.

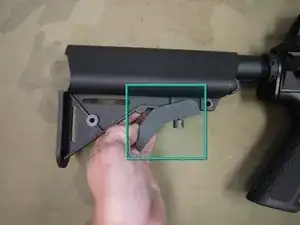

Нажмите на рычаг регулировки приклада и снимите приклад с буферной трубки.

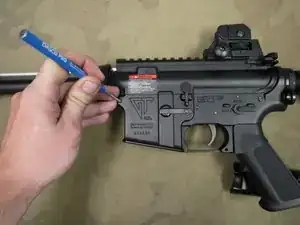

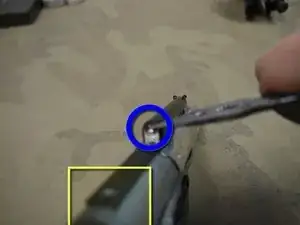

Чтобы снять верхнюю приёмную часть, сперва нужно выбить штифты корпуса. (Штифты корпуса не извлекаются полностью.)

Рекомендуется использовать зубило немного меньшего диаметра, чем штифт корпуса. Когда штифт выйдет наполовину, Вы сможете вытянуть его остальную часть вручную.

Не вытаскивайте штифт полностью. Штифты должны оставаться прикреплёнными к корпусу, чтобы не потеряться и не выпасть сами по себе.

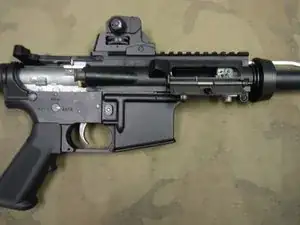

Теперь Вы можете сдвинуть верхнюю приёмную часть вперёд. Возможно, придётся приложить усилие, чтобы сдвинуть её.

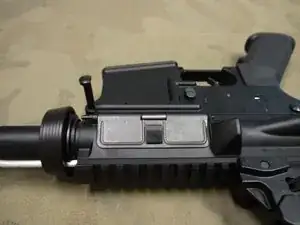

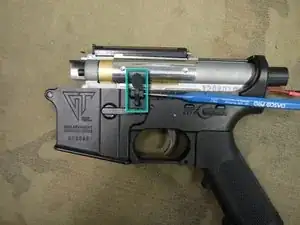

Внимание: Хотя снимать приёмник легче при открытой пыльниковой защёлке, избегайте контакта пыльниковой защёлки с выдвинутым штифтом корпуса, как показано квадратным маркером. Открытая пыльниковая защёлка помешает сдвигу приёмника вперёд и может привести к изгибу штифтов корпуса при чрезмерном усилии.

После этого шага пружина и затворная ручка могут выпадать — это нормально.

После снятия верхней приёмной части можно снять затворную ручку и пружину, если они ещё не сняты.

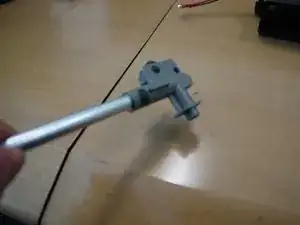

Также можно снять Hop-up модуль и ствол из верхней приёмной части. Для разборки Hop-up перейдите к шагу 10 из Разборка G&G CM16 Carbine Airsoft

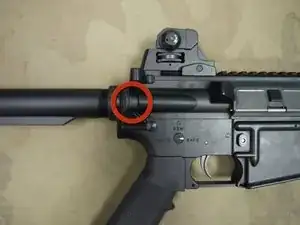

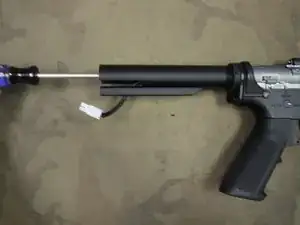

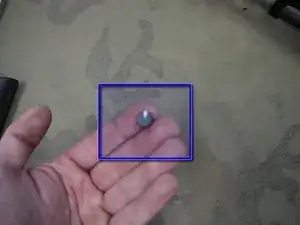

Сняв приклад, загляните в буферную трубку. Вы увидите крупный винт с крестообразной головкой, который нужно выкрутить длинной отвёрткой.

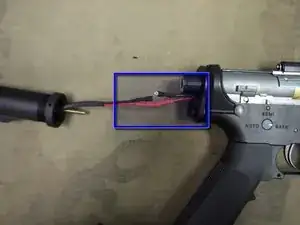

После выкручивания винта сдвиньте буферную трубку так, чтобы обнажить разъёмы проводки между трубкой и корпусом оружия.

Возьмитесь за провода по обе стороны разъёмов и разомкните разъёмы.

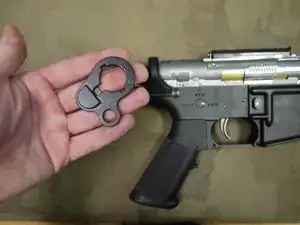

После разъединения проводки и снятия буферной трубки, адаптер для ремня должен легко сойти.

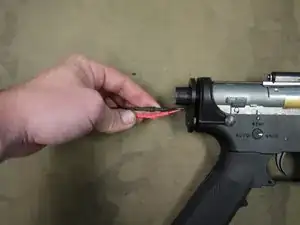

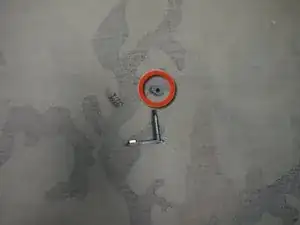

Теперь можно снять защёлку фиксатора затвора, выдавив штифт полностью тонким зубилом, как показано. После удаления штифта защёлка должна легко выйти.

Это значительно упростит снятие кнопки фиксатора магазина.

Кнопка магазина у TopTech M4 снимается так же, как у настоящего огнестрельного M4.

Начните с нажатия кнопки выброса магазина в приёмник, чтобы защёлка с другой стороны выступила максимально наружу.

Затем, удерживая кнопку неподвижно, поверните защёлку магазина (длинную выступающую часть) против часовой стрелки — это открутит кнопку от защёлки.

Предупреждение: иногда кнопка может вылететь после отворачивания. Ослабляйте давление медленно, чтобы не потерять кнопку или пружину.

После удаления защёлки/кнопки магазина можно снять нижнюю крышку рукояти.

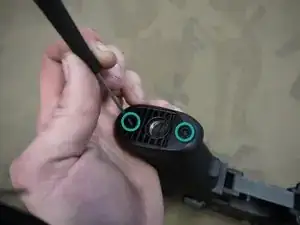

Возьмите 2 мм шестигранник и выкрутите 2 маленьких винта.

После извлечения шестигранных винтов снимите нижнюю крышку с помощью плоскогубцев с длинными носами.

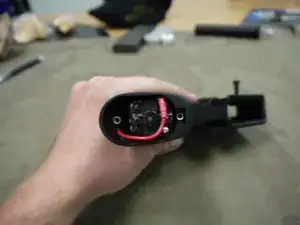

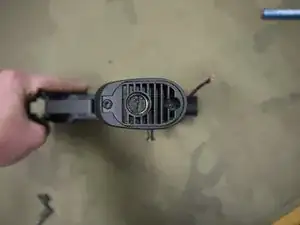

Под снятой крышкой Вы увидите заднюю часть мотора. В отличие от других AEG, здесь НЕТ маленького диска, о котором нужно волноваться.

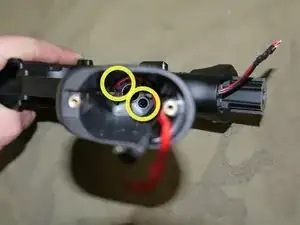

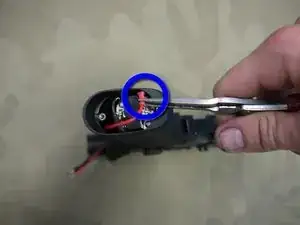

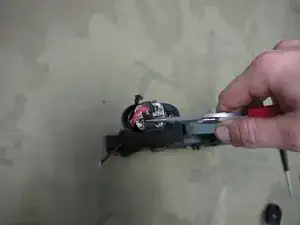

Возьмите разъёмы мотора плоскогубцами за основание (где провод соединяется с разъёмом) и сначала снимите красный, затем чёрный разъёмы с контактов мотора.

Далее выньте мотор из рукояти с помощью плоскогубцев или длинного тонкого инструмента.

Открутите 2 винта с крестообразной головкой внизу рукояти.

Для удобства при сборке часто оставляют винты в рукояти, особенно при использовании немагнитных инструментов.

Теперь снимите рукоять, следя за тем, чтобы разъёмы не застряли.

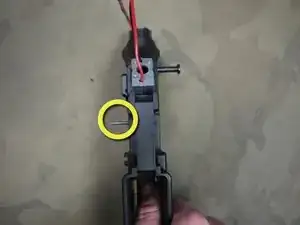

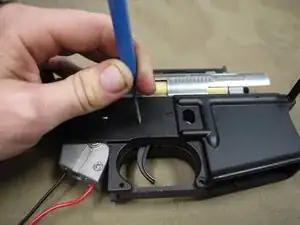

Сняв рукоять, возьмите тонкий пробойник и вытолкните малый тонкий штифт корпуса; если видно текстурированный конец штифта корпуса, значит вы делаете это правильно.

Тонкий штифт корпуса должен полностью выйти из оружия.

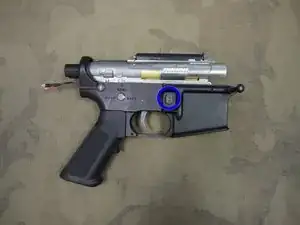

Далее переместите большой задний штифт корпуса в наружное положение. Этот штифт выталкивается не так трудно, как передний, и обычно его можно сдвинуть вручную. Не пытайтесь вытолкнуть его полностью.

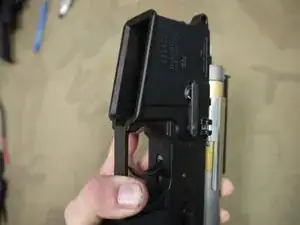

Далее переведите режим огня на предохранитель, если он ещё не установлен, и начните выталкивать редуктор из приёмника.

Возможно, потребуется переключать селектор туда-обратно между предохранителем и полуавтоматом, чтобы редуктор вышел. Редуктор должен немного сдвинуться вперёд, а затем подняться и выйти из приёмника.

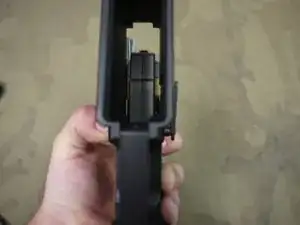

Вы можете захватить его сверху и выдвинуть редуктор снизу через отверстие, где была пистолетная рукоять.

С выходом редуктора индикатор режима стрельбы на правой стороне оружия должен выпасть.

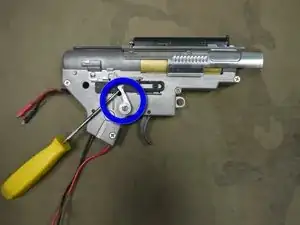

Теперь снимите связующее звено селектора, подставив инструмент под длинную показанную секцию и поддев её вверх.

Следующая задача — снять имитацию затвора.

Начните со снятия С-кольца, как показано. Возможно, потребуется использовать пика для его съёма.

После снятия кольца отведите имитацию затвора полностью назад. С затвором в заднем положении слегка приподнимите оставшиеся прикреплённые части имитации затвора.

Используйте пику, чтобы поддеть соединительную секцию затвора и вынуть её из цилиндра отдачи с обеих сторон.

Осторожно: не сгибайте имитацию затвора, это может нарушить её работоспособность.

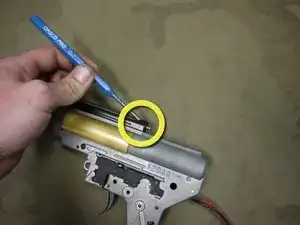

Далее снимите фиксирующий ремешок, вставив пробойник в небольшой вырез, показанный жёлтым, и выбив фиксатор с задней части редуктора.

После снятия фиксирующего ремешка используйте тот же пробойник на показанном участке, чтобы снять корпус отдачи.

После этого цилиндрическая деталь, показанная на втором снимке, просто снимается.

Затем снимите уплотнитель hop-up (зелёную резиновую деталь), чтобы он не потерялся.

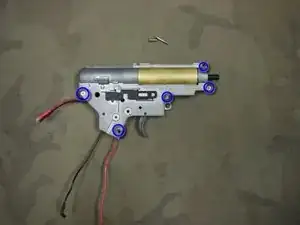

Теперь простая часть. Снимите 5 блестящих винтов, показанных на фотографии.

На старых AEG TopTech эти винты имеют шестигранник 2 мм, а в новой линейке — стандартные крестообразные винты.

Начинайте с винтов на концах и продвигайтесь к середине.

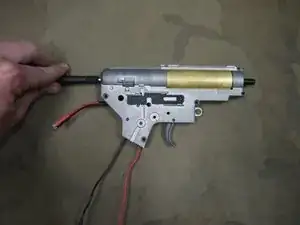

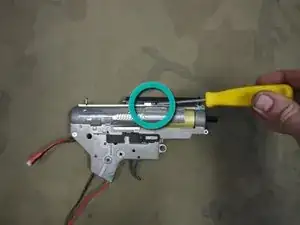

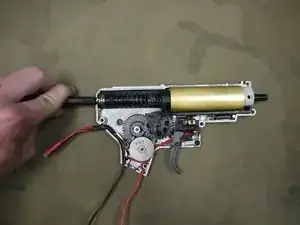

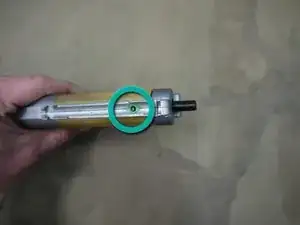

После снятия винтов вставьте длинную тонкую отвёртку в заднее отверстие редуктора. Это предотвратит вылет деталей при разборке корпуса.

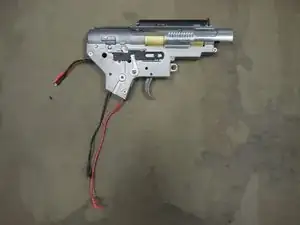

Теперь можно распереть обе половины корпуса редуктора ногтями и снять верхнюю половину корпуса.

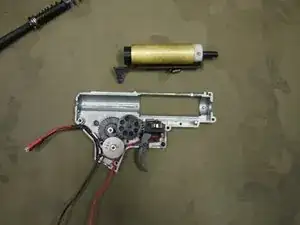

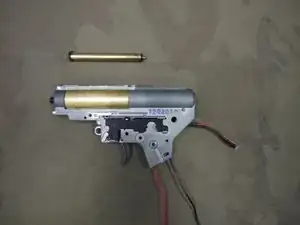

Далее снимите пружину и направляющую пружины, подняв направляющую вверх и вынув её из редуктора. Затем выньте цилиндр и связанные детали, чтобы получить доступ к шестерням.

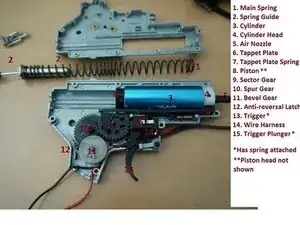

На первом изображении показаны названия всех внутренних деталей, что поможет в последующих шагах. Обратите внимание, некоторые детали могут выглядеть немного иначе.

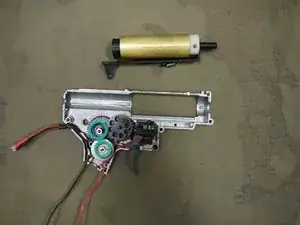

Теперь снимите шестерни, не удаляя маленькие шайбы (или проставки, как их называют в сообществе). Проверьте, остались ли проставки на подшипниках, и установите их обратно на ту шестерню, с которой они сняты.

Внимание: не потеряйте проставки, их расположение в редукторе очень точно.

Шимминг — практика установки проставок на каждую шестерню — может быть сложным и кропотливым процессом и рекомендуется тем, кто имеет опыт работы с авйрсофтной техникой. Руководство G&G AEG Shimming Guide доступно, если вы хотите изучить этот процесс.

После снятия шестерён можно вынуть предохранитель обратного хода и его пружину. Будьте осторожны, чтобы не потерять пружину предохранителя обратного хода — она очень мала и легко теряется.

При желании можно также снять курок и проводку.

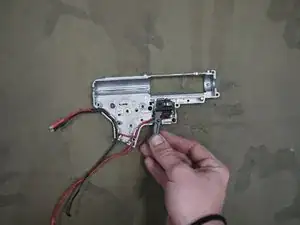

Курок можно вынуть прямо, а переключатель/проводной жгут снимается после вывинчивания маленького винта прямо под курком.

Поздравляем — вы полностью разобрали TR16 R4.
