Замена предохранителя SG 552-1 Commando

Используя отвертку с плоским лезвием, снимите шплинт, удерживающий приклад на месте.

Чтобы снять его, поверните шплинт по часовой стрелке и одновременно протолкните его.

Снимите приклад.

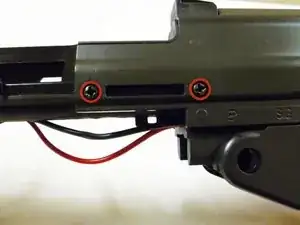

Используя отвертку Philips #1, снимите два винта диаметром 8 мм, расположенные над прикладом по обеим сторонам оружия.

Всего должно быть четыре винта.

Переверните оружие так, чтобы вы смотрели на его нижнюю часть.

Используя отвертку Philips #1, снимите следующие винты:

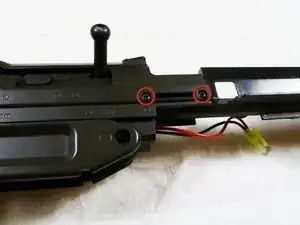

Снимите винт 8 мм, расположенный прямо под рукояткой зарядки.

Снимите винт 8 мм, расположенный рядом с только что снятым винтом.

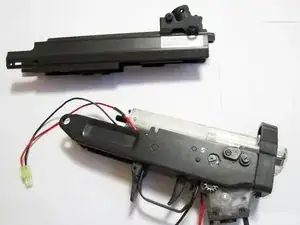

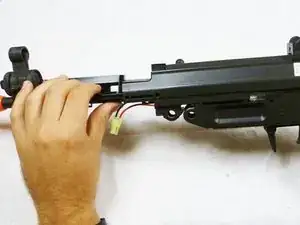

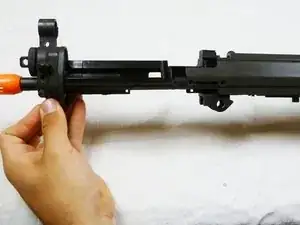

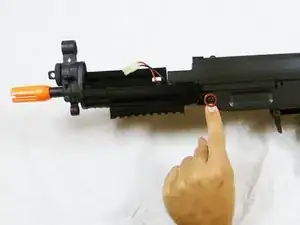

Осторожно потяните за конец оружия и вытяните ствол с его обшивкой.

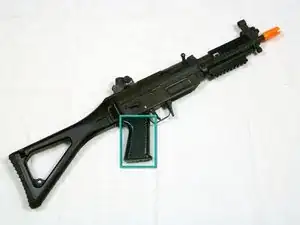

Найдите рукоятку.

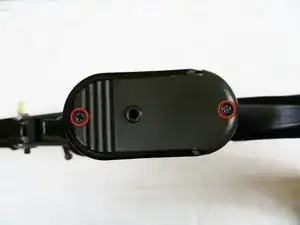

Используя отвертку Philips #0, снимите два винта диаметром 6 мм внизу рукоятки.

Снимите обшивку.

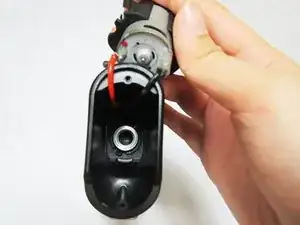

Вытащите мотор из рукоятки.

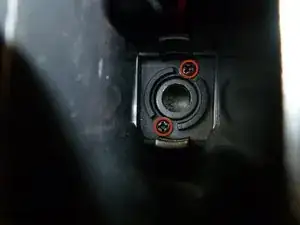

Используя отвертку Philips #1, снимите два винта диаметром 5 мм внутри рукоятки.

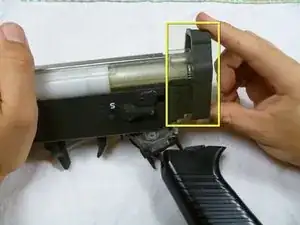

Найдите шплинт, удерживающий складной приклад на месте.

Используя незажимной ключ или что-то маленькое, аккуратно выдавите шплинт.

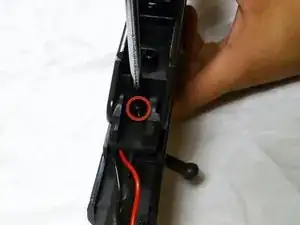

Используя отвертку Philips #1, снимите винт диаметром 20 мм за складным прикладом и над коробкой передач.

Снимите крышку, удерживаемую винтом.

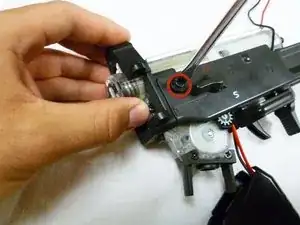

Используя отвертку с плоским лезвием, снимите два винта диаметром 5 мм рядом с переключателем предохранителя с обеих сторон оружия.

Снимите деталь, удерживаемую этими винтами.

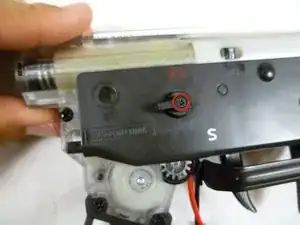

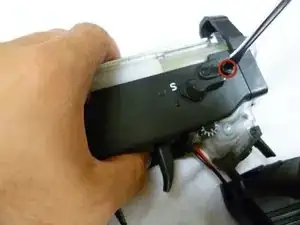

Используя маленький незажимной ключ, аккуратно открутите винты, удерживающие переключатель предохранителя на обеих сторонах оружия.

Винты не нужно полностью выкручивать, просто ослабьте их, пока вы сможете снять переключатель.

Используя отвертку Philips #0, снимите два винта диаметром 6 мм, которые находились под переключателем предохранителя с обеих сторон оружия.

Осторожно снимите детали, которые удерживались винтами.

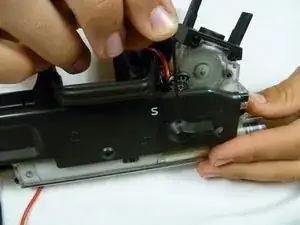

Раздвиньте обшивку при вынимании коробки передач.

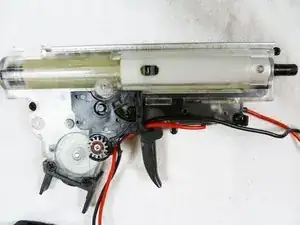

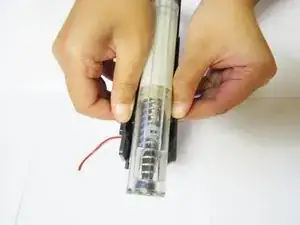

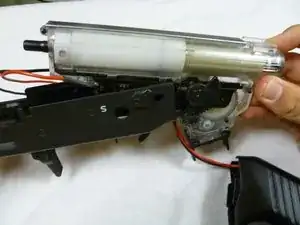

Извлеките коробку передач.

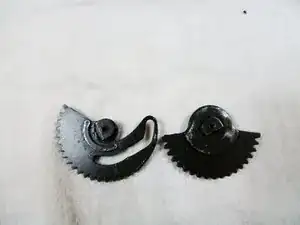

Шестерни упадут при вынимании коробки передач. Будьте осторожны, чтобы не потерять их.

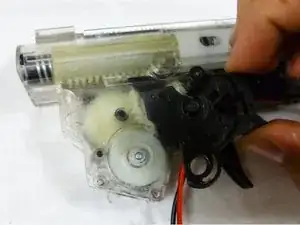

Используя отвертку Philips #0, снимите единственный винт диаметром 3 мм, удерживающий накладку предохранителя/спускового крючка на месте.

Снимите накладку над спусковым крючком.

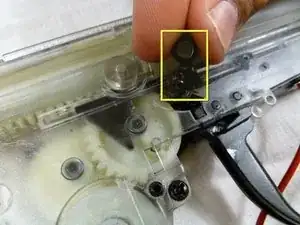

Предохранитель находится под накладкой.
