Замена пружины в пневматической винтовке SG 552-1 Commando

Используя отвёртку с плоским жалом, снимите штифт, удерживающий цевьё на месте.

Чтобы снять штифт, поверните его по часовой стрелке и одновременно протолкните его через отверстие.

Снимите цевьё.

Используя крестовую отвёртку №1, выкрутите два винта длиной 8 мм над цевьём с обеих сторон винтовки.

Всего должно быть четыре винта.

Переверните винтовку так, чтобы дно винтовки оказалось перед Вами.

Используя крестовую отвёртку №1, выкрутите следующие винты:

Выкрутите винт длиной 8 мм, расположенный непосредственно под затворной рукояткой.

Выкрутите винт длиной 8 мм, расположенный рядом с только что выкрученным винтом.

Осторожно потяните за переднюю часть винтовки, чтобы извлечь ствол и его кожух.

Найдите рукоятку.

Используя крестовую отвёртку №0, выкрутите два винта длиной 6 мм в нижней части рукоятки.

Сдвиньте крышку и снимите её.

Вытяните мотор из рукоятки.

Используя крестовую отвёртку №1, выкрутите два винта длиной 5 мм внутри рукоятки.

Найдите штифт, удерживающий складной приклад.

Используя шестигранный ключ или небольшой инструмент, аккуратно вытолкните штифт.

Используя крестовую отвёртку №1, выкрутите винт длиной 20 мм, расположенный позади складного приклада и выше коробки передач.

Снимите крышку, удерживаемую винтом.

Используя отвёртку с плоским жалом, выкрутите два винта длиной 5 мм рядом с предохранителем с обеих сторон винтовки.

Сдвиньте и снимите деталь, удерживаемую этими винтами.

Используя маленький шестигранный ключ, осторожно выкрутите винты, удерживающие переключатель предохранителя с обеих сторон винтовки.

Не нужно полностью выкручивать винты — просто ослабьте их, чтобы можно было вытащить переключатель.

Используя крестовую отвёртку №0, выкрутите два винта длиной 6 мм, находившиеся под переключателем предохранителя с обеих сторон винтовки.

Осторожно снимите детали, удерживавшиеся винтами.

Разъедините корпус при извлечении коробки передач.

Вытяните коробку передач.

При извлечении коробки передач шестерни могут выпасть. Будьте осторожны, чтобы не потерять их.

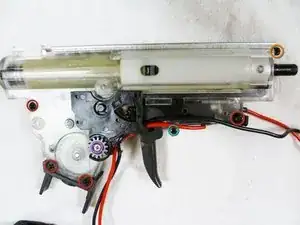

Используя крестовую отвёртку №1, выкрутите следующие винты:

Выкрутите четыре винта длиной 15 мм.

Выкрутите один винт длиной 8 мм.

Используя крестовую отвёртку №0, выкрутите следующие винты:

Выкрутите один винт длиной 3 мм.

Выкрутите один винт длиной 14 мм.

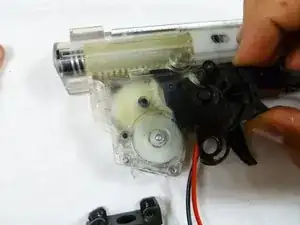

Отсоедините детали, снятые с коробки передач.

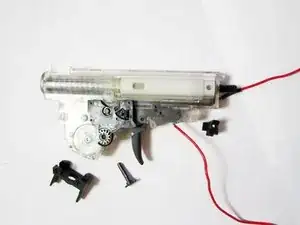

Снимите деталь, закрывающую спусковой крючок.

Снимите деталь предохранителя.

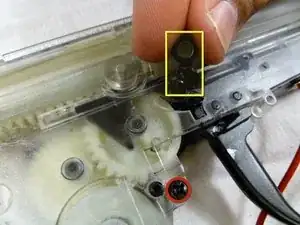

Используя крестовую отвёртку №1, выкрутите винт длиной 18 мм рядом со спусковым крючком.

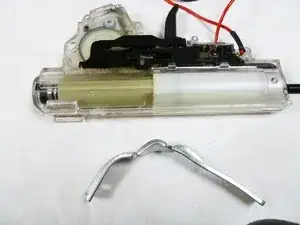

Снимите металлическую деталь.

Снятие этой детали приведёт к её необратимому повреждению.

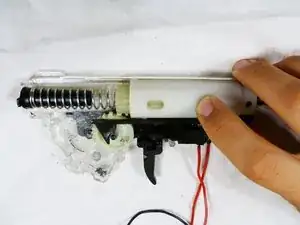

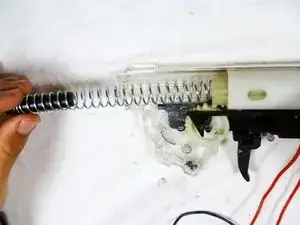

Снимите крышку и извлеките пружину.
